首页  >  产品百科  >  GPFM250-28G

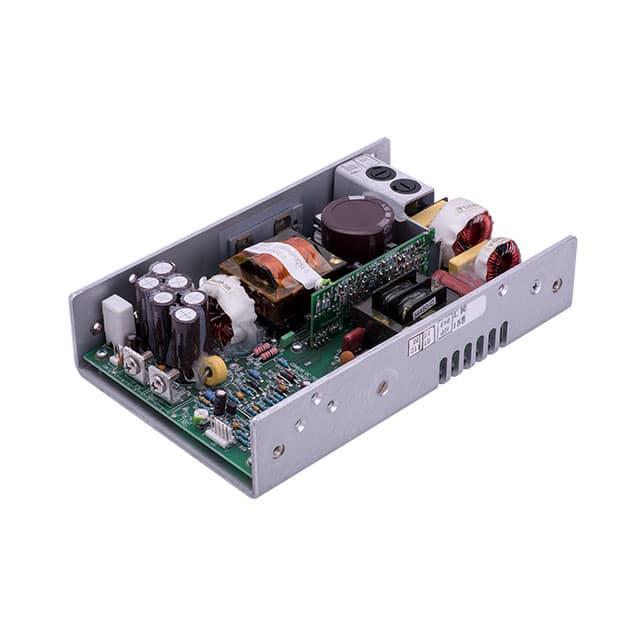

GPFM250-28G

产品分类: AC-DC模块
产品描述: SL POWER CONDOR开关电源
供应商型号: N-GPFM250-28G
供应商: 云汉优选
标准整包数: 1

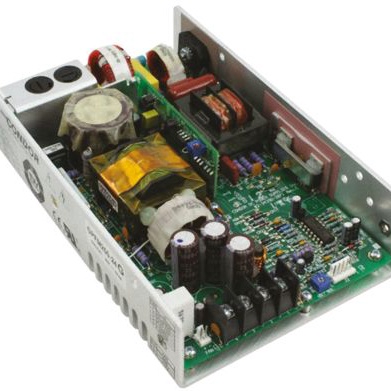

SL POWER ELECTRONICS AC-DC模块 GPFM250-28G

GPFM250-28G概述

    电子元器件产品技术手册:GPFC250/GPFM250 250瓦全球性能开关电源

    产品简介


    GPFC250和GPFM250是专为商业和医疗应用设计的250瓦全球性能开关电源。这类电源具有高功率密度(3.6瓦/立方英寸)、紧凑尺寸(5.0” x 8.0” x 1.75”)以及强大的电磁兼容性能。它们适用于需要高可靠性和稳定输出的场合,广泛应用于电信、医疗设备、工业自动化等领域。

    技术参数


    - 功率密度: 3.6 瓦/立方英寸
    - 尺寸: 5.0” x 8.0” x 1.75”
    - 输入电压范围: 85-264 Vac, 47-63 Hz 单相交流电
    - 输入电流: 最大3.7 A(90 Vac, 60 Hz)
    - 过载保护: 循环型限流或折叠型,根据型号和输出不同
    - 瞬态响应: 500微秒典型时间
    - 效率: 12-48V单元最低80%,5V和3.3V单元最低75%
    - EMI标准: 满足FCC Class B 和CISPR 22 Class B(商用模型),CISPR 11 Class B(医疗模型)
    - 温度系数: ±0.03%/°C
    - 最大泄漏电流: 正常条件下70 μA(132 Vac @ 60 Hz)
    - 保修期: 2年

    产品特点和优势


    GPFC250/GPFM250具备多项显著的优势:
    - 高功率密度: 提供更紧凑的设计,节省空间
    - 高效率: 在满载情况下达到80%-75%的效率,减少能源浪费
    - 强电磁兼容性: 满足多项国际标准,确保在复杂的电磁环境中正常运行
    - 全面的保护机制: 包括过载保护、短路保护、过压保护、热关机等
    - 广泛的电压调整范围: 主输出±5%

    应用案例和使用建议


    这些电源广泛应用于电信设备、医疗设备、工业控制等领域。例如,在医疗设备中,它们能提供稳定可靠的电源支持,确保医疗系统的正常运行。在工业控制应用中,它们能在复杂的工作环境下稳定输出,提高系统的可靠性和稳定性。
    使用建议:
    - 在部署这些电源时,需注意保持适当的散热条件,避免长时间处于高温环境中,导致过热保护机制启动。
    - 确保所有连接稳固,特别是高压线缆,以避免短路风险。

    兼容性和支持


    GPFC250/GPFM250支持多种接口,包括6-32针接线端子块和AMP PCB接头,确保与其他设备的兼容性。制造商提供2年的保修期,并且支持罗氏认证的无铅版本(通过添加"G"后缀实现)。同时,他们提供了详尽的技术支持和维护服务,确保用户在遇到问题时能得到及时有效的帮助。

    常见问题与解决方案


    - 问题: 设备启动时电流过大。
    - 解决方案: 检查输入电缆是否过长,可能导致启动电流过高。确保电缆尽可能短。

    - 问题: 输出电压不稳定。
    - 解决方案: 确认负载分配是否均匀,检查是否有异常负载;同时检查电源是否接地良好。

    总结和推荐


    GPFC250/GPFM250 250瓦全球性能开关电源凭借其高功率密度、紧凑设计、强电磁兼容性和丰富的保护机制,非常适合于各种高可靠性需求的应用场景。无论是医疗设备还是工业控制系统,都能找到其价值所在。由于其出色的性能和厂家提供的全方位支持,强烈推荐用于需要高性能电源解决方案的项目中。

GPFM250-28G参数

参数
输出电流最大值 6.5A
输出方式 Fixed
特性 Adjustable Output,PFC,Remote Sense,Standby Output,Universal Input
输出电压 28V
输出电压组数 1
散热方式 -
最大容性负载 -
开关频率 -
输出总功率 250W
输入电压最小值 85V~264V(AC)
输入电压最大值 -
类型 -
转换效率 -
安装方式 底座安装
应用等级 医疗级
零件状态 新设计不推荐
包装方式 盒装

GPFM250-28G厂商介绍

SL Power Electronics是一家全球领先的电源解决方案供应商,专注于为各种应用提供创新、高效和可靠的电源产品。公司的主要产品线包括:

1. AC/DC电源转换器:这些产品用于将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。

2. DC/DC转换器:用于将一种直流电压转换为另一种直流电压,常见于汽车电子、计算机和服务器等领域。

3. EMI滤波器和电感器:用于减少电磁干扰,保护电子设备免受外部干扰,同时提高设备的电磁兼容性。

4. 电源模块和系统:提供集成化的电源解决方案,适用于需要高效率和高功率密度的应用。

SL Power Electronics的优势在于:

- 技术创新:持续投入研发,以技术创新驱动产品升级。
- 全球布局:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的电源解决方案,满足特定应用的特定需求。

SL Power Electronics致力于为客户提供高质量的产品和服务,以支持其在全球市场上的竞争力。

GPFM250-28G数据手册

厂牌 PDF简要描述 下载
SL POWER ELECTRONICS AC-DC模块 SL POWER ELECTRONICS GPFM250-28G GPFM250-28G数据手册

GPFM250-28G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 416.6966 ¥ 3541.9211
2+ $ 397.2607 ¥ 3376.716
3+ $ 385.8456 ¥ 3279.6876
库存: 3
起订量: 1 增量: 1
