GB10S05K01

产品分类: AC-DC模块
产品描述: Universal Input 2A 5V 1 100V~240V(AC) 底座安装
供应商型号: 4171503
供应商: 海外现货
标准整包数: 1

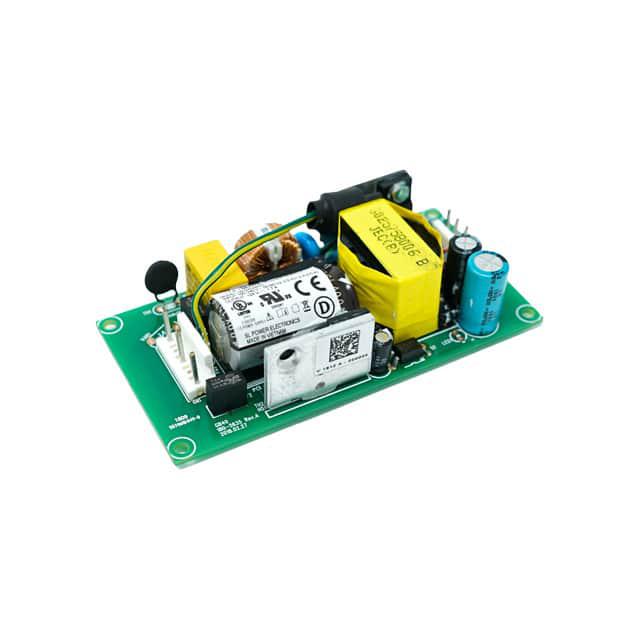

SL POWER ELECTRONICS AC-DC模块 GB10S05K01

GB10S05K01概述


    产品简介


    GB10系列单输出12W电源是一款专为医疗和工业应用设计的高品质电源模块。它提供了一系列的电压输出选项(5V、7.5V、9V、12V、15V和24V),额定电流从0.5A到2.0A不等,可以满足各种电子设备的需求。GB10系列电源不仅通过了多项安全认证(如CSA、EN、IEC和UL62368-1以及EN、IEC和UL60601-1 3rd Edition),还具有良好的电磁兼容性(EMC)和电噪声抑制能力。这使得它成为医疗设备和重工业设备的理想选择。

    技术参数


    - 输出功率: 12W,连续输出
    - 输入电压范围: 90VAC至264VAC
    - 输入频率: 47Hz至63Hz,单相
    - 输入电流: 115VAC时0.45A,230VAC时0.22A
    - 启动时间: <800毫秒
    - 保持时间: 20毫秒/100VAC,满载条件下
    - 效率: >88%,典型值
    - 纹波和噪声: 75mV pk-pk至240mV pk-pk,具体取决于输出电压
    - 线性调节率: ±1%
    - 负载调节率: ±5%
    - 过温保护: 关机后自动恢复
    - 过载保护: 130%至160%的额定输出电流
    - 短路保护: hiccup模式
    - 过压保护: 120%至150%的额定输出电压
    - 浪涌电流: 冷启动时不会超过40A峰值
    - 安规隔离: 输入-输出:4000VAC(2 MOPP),输入-接地:1500VAC(1 MOPP),输出-接地:1500VAC(1 MOPP)
    - MTBF: >1,000,000小时
    - 电容寿命: >10年
    - 尺寸: 1.60英寸 x 3.23英寸 x 1.04英寸(40.0mm x 82.0mm x 26.5mm)
    - 重量: 100克
    - 操作温度范围: -25°C至+70°C
    - 存储温度范围: -40°C至+85°C

    产品特点和优势


    GB10系列电源的最大特点是其卓越的安全性和可靠性。它不仅通过了医疗和工业领域的多项安全标准,还具备优秀的电磁兼容性(EMC)。此外,其高效率和低纹波噪声使其非常适合对电源质量要求极高的应用场合。这款电源采用了高质量的电容,确保了长达10年的使用寿命,极大延长了产品的整体生命周期。

    应用案例和使用建议


    GB10系列电源广泛应用于医疗设备和工业控制系统。例如,在医院内使用的监护仪和透析机中,其稳定的输出电压和可靠的保护机制能够保证设备正常运行。对于工业自动化系统,该电源能够在恶劣的工作环境下稳定工作。为了更好地发挥其性能,建议在安装时确保良好的散热条件,并根据环境温度进行适当的负载调节。

    兼容性和支持


    GB10系列电源提供了多种连接器选项,支持不同的电气终端。例如,“K”和“C”版本使用三针AMP/Molex连接器,而“P”版本则使用四针AMP/Molex连接器。SL Power Electronics Corp.为其产品提供了全面的技术支持和维护服务,包括现场安装指导和技术咨询。用户可以通过官方网站获取更多详细信息和下载相关技术文档。

    常见问题与解决方案


    1. 问题: 电源开机时纹波噪声较大。
    - 解决方案: 检查输入电压是否稳定,确认是否有足够的散热措施。如果问题依然存在,建议联系技术支持团队进行进一步诊断。
    2. 问题: 电源在过载情况下无法正常工作。
    - 解决方案: 确认是否超过了电源的最大输出电流限制。如有需要,更换为更高功率的型号或者调整系统负载。
    3. 问题: 电源在高温环境下工作不稳定。
    - 解决方案: 根据手册中的建议,适当降低负载或改善散热条件。如需进一步处理,建议联系厂商技术支持。

    总结和推荐


    综上所述,GB10系列12W单输出电源凭借其优良的安全性、高效率和长久的使用寿命,成为医疗和工业应用中的理想选择。该系列产品经过严格的质量控制和多方面的认证测试,确保了其可靠性和稳定性。我们强烈推荐此款电源给需要高性能和高可靠性的用户和企业。

GB10S05K01参数

参数
转换效率 -
最大容性负载 -
特性 Universal Input
散热方式 -
输出方式 -
输出电压 5V
输出电流最大值 2A
开关频率 -
类型 -
输出电压组数 1
输入电压最大值 -
输出总功率 -
输入电压最小值 100V~240V(AC)
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装,散装

GB10S05K01厂商介绍

SL Power Electronics是一家全球领先的电源解决方案供应商,专注于为各种应用提供创新、高效和可靠的电源产品。公司的主要产品线包括:

1. AC/DC电源转换器:这些产品用于将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。

2. DC/DC转换器:用于将一种直流电压转换为另一种直流电压,常见于汽车电子、计算机和服务器等领域。

3. EMI滤波器和电感器:用于减少电磁干扰,保护电子设备免受外部干扰,同时提高设备的电磁兼容性。

4. 电源模块和系统:提供集成化的电源解决方案,适用于需要高效率和高功率密度的应用。

SL Power Electronics的优势在于:

- 技术创新:持续投入研发,以技术创新驱动产品升级。
- 全球布局:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的电源解决方案,满足特定应用的特定需求。

SL Power Electronics致力于为客户提供高质量的产品和服务,以支持其在全球市场上的竞争力。

GB10S05K01数据手册

厂牌 PDF简要描述 下载
SL POWER ELECTRONICS AC-DC模块 SL POWER ELECTRONICS GB10S05K01 GB10S05K01数据手册

GB10S05K01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 95.2308
5+ ¥ 91.4215
10+ ¥ 85.3268
20+ ¥ 83.8031
50+ ¥ 83.8031
库存: 37
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 95.23
