HDD15-5-A+G

产品分类: AC-DC模块
产品描述: Adjustable Output,Remote Sense,Universal Input 5A 15V 2 100V~240V(AC) Adjustable CASE E 底座安装
供应商型号: 8484857
供应商: 海外现货
标准整包数: 1

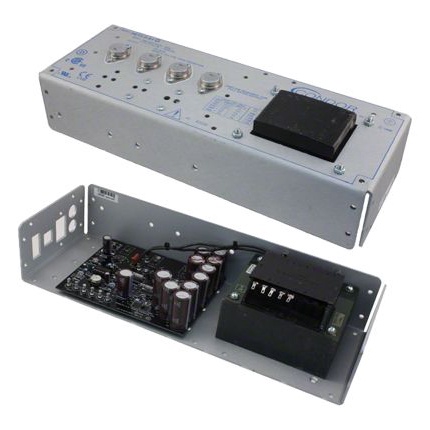

SL POWER ELECTRONICS AC-DC模块 HDD15-5-A+G

HDD15-5-A+G概述


    产品简介


    远程感应(Remote Sensing)
    所有型号均配备远程感应功能,除了HA系列和HTAA系列外,这些系列内置了开路感应引线保护。
    稳定性(Stability)
    在预热24小时后,稳定性可达±0.05%。
    温度等级(Temperature Rating)
    全额定功率的工作温度范围为0至50°C,在70°C时额定功率降至40%。
    温度系数(Temperature Coefficient)
    最大温度系数为±0.01%/°C。
    效率(Efficiency)
    - 5 V单元:45%
    - 12 V和15 V单元:55%
    - 20 V和24 V单元:60%
    逻辑抑制和电流共享(Logic Inhibit and Current-Share)
    F型和G型产品具备此功能。
    医疗级库存和振动测试(Medical Stock and Vibration)
    符合MIL-STD-810D标准的第514.3条第1类,第516.3条程序III。
    存储条件(Storage)
    存储温度范围为-40至+85°C。
    交流输入(AC Input)
    输入电压范围包括100、120和240Vac,容差分别为+10%,-13%;215Vac,容差为+12%,-11%;47至63Hz。对于230Vac操作,容差为+15%,-10%。50Hz操作时,输出电流降额10%。
    直流输出(DC Output)
    具体见电压等级图表。调整范围为±5%(除HA系列外)。
    线性调节(Line Regulation)
    ±0.05%(10%变化)。
    负载调节(Load Regulation)
    ±0.05%(50%负载变化)。
    输出纹波(Output Ripple)
    最大值为3mV加0.05%输出电压,峰峰值。
    瞬态响应(Transient Response)
    对于50%负载变化,响应时间小于50微秒。
    短路保护(Short Circuit Protection)
    自动电流限制/折叠式。
    过压保护(Overvoltage Protection)
    所有5V型号内置过压保护,设置为6.2V±0.4V。其他型号可选过压保护。

    技术参数


    | 参数 | 值 |

    | 远程感应 | 全部型号,开路感应保护(HA, HTAA除外) |
    | 稳定性 | ±0.05% (24小时后) |
    | 工作温度 | 0到50°C(70°C时额定功率降额至40%) |
    | 温度系数 | ±0.01%/°C(最大值) |
    | 效率 | 5V:45%;12V和15V:55%;20V和24V:60% |
    | 逻辑抑制和电流共享 | F, G型号 |
    | 医疗级库存和振动测试 | 符合MIL-STD-810D标准 |
    | 存储温度 | -40至+85°C |
    | 输入电压(交流) | 100, 120和240Vac:+10%,-13%;215Vac:+12%,-11%;47至63Hz。230Vac操作:+15%,-10%。50Hz操作时降额10% |
    | 输出电压(直流) | 见电压等级图表,调整范围±5%(除HA系列外) |
    | 线性调节 | ±0.05%(10%变化) |
    | 负载调节 | ±0.05%(50%负载变化) |
    | 输出纹波 | 3mV加0.05%输出电压,峰峰值最大值 |
    | 瞬态响应 | <50微秒(50%负载变化) |
    | 短路保护 | 自动电流限制/折叠式 |
    | 过压保护 | 内置在所有5V型号中,设置为6.2V±0.4V |

    产品特点和优势


    该系列产品具备多项独特功能和优势,使其在市场上具有显著竞争力。远程感应功能可确保电源系统即使在远距离连接时也能保持稳定性能。其高稳定性(±0.05%)和宽泛的工作温度范围(0至50°C,70°C时降额至40%),确保在恶劣环境下仍能正常运行。此外,高效的转换率和快速的瞬态响应能力也为其赢得了市场的认可。针对医疗应用的型号还通过了UL2601-1、IEC60601-1和CSA601等认证,使得这些产品成为医疗设备的理想选择。

    应用案例和使用建议


    该系列产品广泛应用于工业自动化、医疗设备、通信系统和高性能计算等领域。以医疗设备为例,这些产品可以用于X射线机、CT扫描仪和监护仪等高精度仪器。为了充分发挥产品的优势,建议在使用过程中进行适当的散热管理,尤其是在高负载条件下。同时,根据具体的应用需求选择合适的型号和配置,确保系统的可靠性和稳定性。

    兼容性和支持


    本系列产品具有广泛的兼容性,能够与多种电子设备和系统无缝集成。厂商提供了详尽的技术支持和服务保障,包括三年保修期和专业的技术咨询,确保客户能够获得及时有效的帮助。对于医疗应用的型号,特别强调了符合国际标准的安全规范,确保其在医疗领域的安全性和可靠性。

    常见问题与解决方案


    1. 问:如何处理过压保护触发?
    - 解答:如果过压保护触发,首先检查外部电路是否存在异常。确保输入电压在规定的范围内。如果问题仍然存在,可能需要更换过压保护模块。
    2. 问:如何解决瞬态响应慢的问题?
    - 解答:瞬态响应缓慢可能是由于负载变化较大或电源输出电容不足所致。建议增加电容容量或优化负载管理策略,以提高瞬态响应速度。
    3. 问:出现短路时如何进行复位?
    - 解答:短路发生时,电源会自动进入保护模式。短路解除后,电源将自动恢复工作。如需手动复位,可以断电后再重新启动电源。

    总结和推荐


    综上所述,该系列电源产品凭借其高稳定性、高效能和多功能特性,在多个领域表现出色。无论是工业自动化还是医疗设备,都能满足严格的应用要求。尤其是其出色的温度适应性和过压保护设计,使得产品在各种环境中都能够稳定运行。鉴于上述优点,强烈推荐选用该系列产品。

HDD15-5-A+G参数

参数
类型 -
输出电压组数 2
输出方式 Adjustable
最大容性负载 -
转换效率 -
特性 Adjustable Output,Remote Sense,Universal Input
输出总功率 -
输出电压 15V
开关频率 -
输入电压最大值 -
散热方式 -
输出电流最大值 5A
输入电压最小值 100V~240V(AC)
通用封装 CASE E
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

HDD15-5-A+G厂商介绍

SL Power Electronics是一家全球领先的电源解决方案供应商,专注于为各种应用提供创新、高效和可靠的电源产品。公司的主要产品线包括:

1. AC/DC电源转换器:这些产品用于将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。

2. DC/DC转换器:用于将一种直流电压转换为另一种直流电压,常见于汽车电子、计算机和服务器等领域。

3. EMI滤波器和电感器:用于减少电磁干扰,保护电子设备免受外部干扰,同时提高设备的电磁兼容性。

4. 电源模块和系统:提供集成化的电源解决方案,适用于需要高效率和高功率密度的应用。

SL Power Electronics的优势在于:

- 技术创新:持续投入研发,以技术创新驱动产品升级。
- 全球布局:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的电源解决方案,满足特定应用的特定需求。

SL Power Electronics致力于为客户提供高质量的产品和服务,以支持其在全球市场上的竞争力。

HDD15-5-A+G数据手册

厂牌 PDF简要描述 下载
SL POWER ELECTRONICS AC-DC模块 SL POWER ELECTRONICS HDD15-5-A+G HDD15-5-A+G数据手册

HDD15-5-A+G封装设计

查看详情并下载
Symbol
Footprint
3D Model
