NGB1200S24K

产品分类: AC-DC模块
产品描述: Adjustable Output,Standby Output,Universal Input 24V 85V~264V(AC) 底座安装
供应商型号: 4171464
供应商: 海外现货
标准整包数: 1

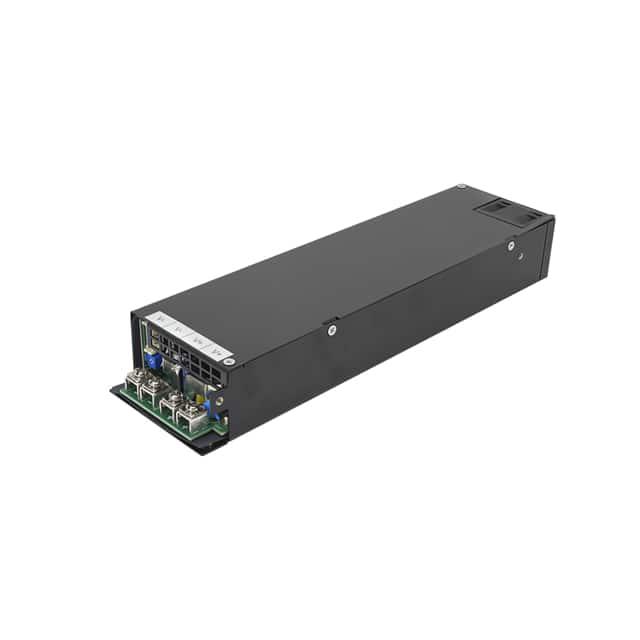

SL POWER ELECTRONICS AC-DC模块 NGB1200S24K

NGB1200S24K概述

    Advanced Energy SL Power NGB1200系列电子元器件技术手册

    1. 产品简介


    Advanced Energy的SL Power NGB1200系列是一款高性能的单输出电源模块,适用于医疗和工业应用。该系列产品提供三种电压输出选择(12V、24V和48V),并包含一个5V待机电压输出。凭借其出色的功率转换效率(通常为90%)和高可靠性,这些电源模块广泛应用于信息技术设备(ITE)、医疗设备等领域。

    2. 技术参数


    - 总功率: 1200W
    - 输入电压范围: 85至264VAC,47至63Hz
    - 输出电压选项: 12V、24V、48V
    - 负载电流: 100A(12V)、50A(24V)、25A(48V)
    - 最大功率: 1200W
    - 稳压精度: 输出电压波动±1%
    - 瞬态响应时间: 500μs内恢复到最终值的0.5%
    - 过压保护: 110%至130%额定输出电压
    - 短路保护: 自动恢复模式
    - 过载保护: 110%至180%额定输出电流
    - 隔离电压: 输入/接地:1500VAC(1MOPP);输入/输出:4500VAC(2MOPP);输出/接地:1500VAC(1MOPP)

    3. 产品特点和优势


    - 高功率密度: 单个模块可提供高达1200W的输出功率,尺寸仅为3” x 10.8” x 1.6”,非常适合空间受限的应用。
    - 宽输入电压范围: 支持85至264VAC输入电压,适应全球不同地区的电网电压。
    - EMC标准合规: 满足Class B电磁辐射标准,确保干扰最小化。
    - 长寿命电容: 额定电解质电容器寿命超过7年,适用于需要长期稳定运行的应用场景。
    - 广泛的保护机制: 包括过压、短路和过载保护,确保设备的安全性和稳定性。

    4. 应用案例和使用建议


    NGB1200系列电源模块被广泛应用于各种医疗设备和工业设备中,如医疗器械、服务器电源等。例如,在医疗设备中,该系列电源模块可以用于心电图机、呼吸机等设备。为了充分发挥其性能,建议在安装时注意散热管理,确保设备处于正常工作温度范围内。此外,由于具备多种保护机制,建议定期检查以确保所有保护功能正常运作。

    5. 兼容性和支持


    NGB1200系列电源模块具有良好的兼容性,可与多种电子设备和其他电源模块无缝集成。制造商提供全面的技术支持和售后服务,包括电话技术支持和在线资源中心。此外,对于有特定需求的客户,还可以提供定制化的解决方案和技术指导。

    6. 常见问题与解决方案


    - 问题: 设备无法启动。
    - 解决方案: 检查输入电压是否在正常范围内,并确认所有连接线缆都已正确连接。
    - 问题: 设备在负载下过热。
    - 解决方案: 确保设备周围有足够的通风空间,并避免在高温环境下长时间使用。
    - 问题: 设备出现故障报警。
    - 解决方案: 查阅产品手册中的故障代码表,并联系技术支持以获取更详细的指导。

    7. 总结和推荐


    NGB1200系列电源模块凭借其高功率密度、宽输入电压范围和全面的保护机制,成为医疗和工业应用的理想选择。其长达3年的保修期也体现了制造商对产品质量的信心。强烈推荐该产品给那些需要高可靠性和高性能电源模块的用户。如果您正在寻找一款能够满足严苛环境要求且易于维护的电源解决方案,NGB1200系列将是一个绝佳的选择。

NGB1200S24K参数

参数
输出电流最大值 -
转换效率 -
输出电压组数 -
特性 Adjustable Output,Standby Output,Universal Input
输出电压 24V
输入电压最大值 -
散热方式 -
输出方式 -
开关频率 -
最大容性负载 -
类型 -
输出总功率 -
输入电压最小值 85V~264V(AC)
安装方式 底座安装
零件状态 在售
包装方式 盒装

NGB1200S24K厂商介绍

SL Power Electronics是一家全球领先的电源解决方案供应商,专注于为各种应用提供创新、高效和可靠的电源产品。公司的主要产品线包括:

1. AC/DC电源转换器:这些产品用于将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。

2. DC/DC转换器:用于将一种直流电压转换为另一种直流电压,常见于汽车电子、计算机和服务器等领域。

3. EMI滤波器和电感器:用于减少电磁干扰,保护电子设备免受外部干扰,同时提高设备的电磁兼容性。

4. 电源模块和系统:提供集成化的电源解决方案,适用于需要高效率和高功率密度的应用。

SL Power Electronics的优势在于:

- 技术创新:持续投入研发,以技术创新驱动产品升级。
- 全球布局:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的电源解决方案,满足特定应用的特定需求。

SL Power Electronics致力于为客户提供高质量的产品和服务,以支持其在全球市场上的竞争力。

NGB1200S24K数据手册

厂牌 PDF简要描述 下载
SL POWER ELECTRONICS AC-DC模块 SL POWER ELECTRONICS NGB1200S24K NGB1200S24K数据手册

NGB1200S24K封装设计

查看详情并下载
Symbol
Footprint
3D Model
