CINT1175A5606K01

产品分类: AC-DC模块
产品描述: Adjustable Output,DC Input Capable,Standby Output,Universal Input 2.1A 56V 1 100V~240V(AC) 底座安装
供应商型号: N-CINT1175A5606K01
供应商: 云汉优选
标准整包数: 1

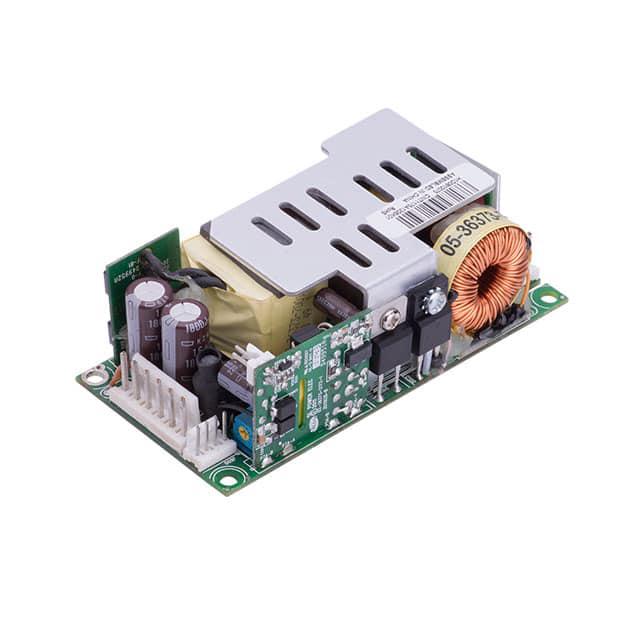

SL POWER ELECTRONICS AC-DC模块 CINT1175A5606K01

CINT1175A5606K01概述

    CINT1175 175W Single Output Industrial Grade Power Supply

    1. 产品简介


    CINT1175系列是一款175瓦单输出工业级电源模块,专为广泛的应用领域设计,包括显示和标识、可再生能源、音频视频设备、信息技术和通信设备、自动化系统、照明、广播、军事标准和商业现货供应(COTS)测试及工业测量等。它通过高效的转换和可靠的设计,满足不同工业应用的需求。

    2. 技术参数


    CINT1175系列电源具有以下主要技术规格和性能参数:
    | 参数 | 规格 |

    | 输出电压 | 12V、15V、24V、48V、56V |
    | 输出电流(带200 lfm空气冷却) | 12V:14.6A,15V:11.7A,24V:7.3A,48V:3.6A,56V:3.1A |
    | 输出功率(带200 lfm空气冷却) | 175W |
    | 效率 | 典型值90% |
    | 工作温度范围 | -10°C至+70°C |
    | 存储温度范围 | -40°C至+85°C |
    | 重量 | 210克 |
    | 输入电压范围 | 90-246Vac |
    | 额定输入电流 | 115Vac:2A,230Vac:1A |
    | 冲击电流限制 | 在264Vac时不超过50A |

    3. 产品特点和优势


    CINT1175系列的主要特点是:
    - 高效能:采用LLC技术和PFC拓扑结构,典型效率达到90%,显著减少开关损耗。
    - 高可靠性:满足严格的IEC/EN/UL60950安全标准,提供三年保修期,确保长期稳定运行。
    - 宽输入电压范围:输入电压范围90-246Vac,适用于全球电网电压。
    - 紧凑尺寸:体积仅为2英寸 x 4英寸 x 1.3英寸,适合1U高度应用。
    - 多功能输出:具备多种输出电压选择,适应不同负载需求。
    - 宽工作温度范围:可在-10°C到+70°C范围内正常工作,满足严苛环境要求。
    - 保护功能:内置过压、短路和过载保护,确保电源的安全运行。

    4. 应用案例和使用建议


    CINT1175系列在许多应用场景中表现卓越,例如:
    - 通信设备:提供稳定的直流电源支持各类通信设备的正常运行。
    - 工业控制系统:在工业自动化系统中作为可靠的电力供应源。
    - LED照明:驱动各类LED灯具,实现节能和高效照明。
    使用建议:
    - 确保电源在启动时输入电压平稳上升,避免瞬时大电流冲击。
    - 使用散热风扇以提高效率,特别是在高负载条件下。
    - 监控温度,超过70°C时需降额使用,以保证电源的长期稳定性。

    5. 兼容性和支持


    CINT1175系列电源与多种标准接口兼容,包括Molex 09-50-3031、AMP 640250-6等连接器。厂商提供详细的技术文档和支持服务,包括在线技术支持和定期维护检查。

    6. 常见问题与解决方案


    根据技术手册中的常见问题解答,以下是几个典型的用户问题及其解决方案:
    - 问题:电源无法正常启动。
    - 解决方法:检查输入电压是否在90-246Vac范围内,确认输入连接正确无误。

    - 问题:电源效率下降。
    - 解决方法:确保有足够的空气流动进行冷却,必要时可增加散热风扇。
    - 问题:输出电压不稳定。
    - 解决方法:检查负载变化情况,确认负载波动范围未超出规范,必要时调整负载或更换更稳定的负载设备。

    7. 总结和推荐


    综上所述,CINT1175系列175W单输出工业级电源模块以其高效、可靠、多用途的特点,在众多应用场景中表现出色。其高效率、宽输入电压范围和多重保护功能使其成为工业应用的理想选择。强烈推荐在需要稳定、高效电力供应的环境中使用该产品。

CINT1175A5606K01参数

参数
输出电压 56V
输出电流最大值 2.1A
输入电压最小值 100V~240V(AC)
转换效率 -
开关频率 -
特性 Adjustable Output,DC Input Capable,Standby Output,Universal Input
输出总功率 -
散热方式 -
输出方式 -
输出电压组数 1
输入电压最大值 -
类型 -
最大容性负载 -
安装方式 底座安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 散装

CINT1175A5606K01厂商介绍

SL Power Electronics是一家全球领先的电源解决方案供应商,专注于为各种应用提供创新、高效和可靠的电源产品。公司的主要产品线包括:

1. AC/DC电源转换器:这些产品用于将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。

2. DC/DC转换器:用于将一种直流电压转换为另一种直流电压,常见于汽车电子、计算机和服务器等领域。

3. EMI滤波器和电感器:用于减少电磁干扰,保护电子设备免受外部干扰,同时提高设备的电磁兼容性。

4. 电源模块和系统:提供集成化的电源解决方案,适用于需要高效率和高功率密度的应用。

SL Power Electronics的优势在于:

- 技术创新:持续投入研发,以技术创新驱动产品升级。
- 全球布局:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的电源解决方案,满足特定应用的特定需求。

SL Power Electronics致力于为客户提供高质量的产品和服务,以支持其在全球市场上的竞争力。

CINT1175A5606K01数据手册

厂牌 PDF简要描述 下载
SL POWER ELECTRONICS AC-DC模块 SL POWER ELECTRONICS CINT1175A5606K01 CINT1175A5606K01数据手册

CINT1175A5606K01封装设计

查看详情并下载
Symbol
Footprint
3D Model
