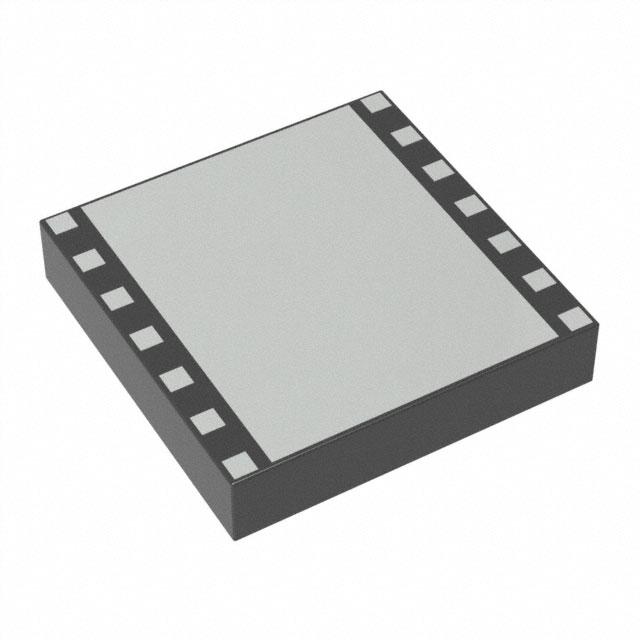

AWB7127HM41P8

厂牌: SKYWORKS SOLUTIONS
产品描述: 2.11GHz,2.17GHz 2.17GHz SMD-14
供应商型号: 863-1874-1-ND
供应商: Digi-Key
标准整包数: 1
SKYWORKS SOLUTIONS 其它RF IC和模块​​​​​​ AWB7127HM41P8

AWB7127HM41P8概述

    AWB7127 小基站功率放大器模块技术手册

    1. 产品简介


    AWB7127 是一款高性能的小型化功率放大器模块,专为 picocell(微型蜂窝)、femtocell(毫微微蜂窝)以及客户场所设备(Customer Premises Equipment, CPE)设计。其工作频率范围为 2.11 GHz 至 2.17 GHz,适用于 WCDMA、HSDPA 和 LTE 空口协议。此模块提供高达 +24.5 dBm 的输出功率,并具备低邻道功率比(ACPR),达到 -50 dBc 的卓越性能,同时保持高效率和紧凑设计。主要应用于家庭节点、无线数据卡及终端等领域。

    2. 技术参数


    以下是 AWB7127 的关键技术参数列表:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 工作频率 | 2110 2170 | MHz
    | 输出功率(WCDMA 64 DPCH) +24.5 dBm
    | 增益 | 29 | 33 | 36 | dB
    | 功率添加效率 | 14.5 | 17 % | 测量条件:2140 MHz |
    | 热阻 22 °C/W | JJC 温差 |
    | 邻道功率比(ACPR @ 5 MHz) -50 dBc
    | 输入电压范围 | 0 | 4.2 | 5 | V
    | 参考电压范围 | 0 | 2.85 | 3.5 | V
    | 最大射频输入功率 10 dBm | 连续波(CW) |
    模块采用小型化 7 mm × 7 mm × 1.3 mm 表面贴装封装,并符合 RoHS 和无卤素标准。工作温度范围为 -40°C 至 +85°C。

    3. 产品特点和优势


    - 高效能与线性度:具备高线性输出,支持 WCDMA(64 DPCH)模式下高达 +24.5 dBm 的输出功率,同时保持优异的 ACPR 性能(-50 dBc)。
    - 集成度高:采用先进的 InGaP HBT 技术,内部匹配至 50 Ω 系统,无需外部匹配网络。
    - 可靠性与耐用性:通过自保护机制,在过压或高温条件下实现稳定运行。
    - 小尺寸与环保:模块尺寸紧凑,满足无铅焊接要求,适合现代电子产品轻薄化趋势。
    - 多载波能力:支持多载波操作,适用于复杂的通信场景。

    4. 应用案例和使用建议


    应用案例:
    - 家庭节点设备:例如家庭网关、Wi-Fi 路由器。
    - 无线数据卡与终端设备:如智能手机和移动热点。
    - 室内信号覆盖增强:用于补强 picocell 或 femtocell 信号。
    使用建议:
    1. 射频路径设计:确保射频输入与输出电路的阻抗匹配,以获得最佳增益与效率。
    2. 散热管理:在高功率工作时需注意散热设计,避免因过热导致性能下降。
    3. 电源管理:优化 VCC 电压设置,确保稳定供电,降低功耗。

    5. 兼容性和支持


    AWB7127 模块已通过广泛测试验证,可无缝集成于多种主流芯片组及平台中。Skyworks 提供详尽的技术文档与应用指南,并支持客户在产品开发阶段的定制需求。此外,模块符合 RoHS 和无卤素规范,保证环保合规。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出功率不足 | 检查 VCC 和 VREF 是否在推荐范围内 |
    | 模块过热 | 添加散热片或优化 PCB 布局设计 |
    | 信号质量不稳定 | 校准射频匹配电路,确保阻抗一致 |

    7. 总结和推荐


    总结:
    AWB7127 是一款功能强大且设计精良的小基站功率放大器模块,适用于现代无线通信基础设施。凭借其高效的线性化性能、紧凑的封装和出色的可靠性,它非常适合家庭和小型企业应用。
    推荐:
    强烈推荐给需要高效率、低功耗解决方案的用户。无论是家庭节点部署还是小型商业应用,AWB7127 都是理想选择。
    参考信息
    版权所有 © 2016 Skyworks Solutions, Inc. 所有权利保留。更多详情请访问 [www.skyworksinc.com](https://www.skyworksinc.com)。

AWB7127HM41P8参数

参数
最小工作供电电压 -
支持协议 -
最大工作频率 2.17GHz
最小工作频率 2.11GHz,2.17GHz
最大工作供电电压 -
通用封装 SMD-14
零件状态 在售
包装方式 卷带包装
