CLA4608-085LF

产品分类: PIN二极管
厂牌: SKYWORKS SOLUTIONS
产品描述: 180V 1.2Ω 1.2Ω@10mA 1.5A 0.00000065uF QFN 贴片安装
供应商型号: RF-CLA4608-085LF
供应商: 海外现货
标准整包数: 6000

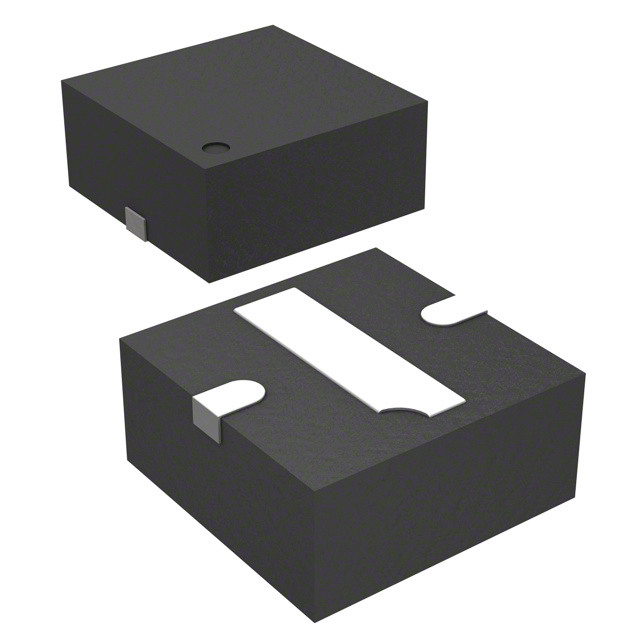

SKYWORKS SOLUTIONS PIN二极管 CLA4608-085LF

CLA4608-085LF概述

    # CLA4608-085LF:表面贴装限幅二极管技术手册

    产品简介


    基本介绍
    CLA4608-085LF是一款表面贴装式硅PIN限幅二极管,专为高功率限幅应用设计。它能够有效保护接收机免受大信号冲击,同时保持较低插入损耗。产品适用于从10 MHz到6 GHz频段范围内的高频应用,是通信系统、雷达设备和其他需要高性能射频电路的理想选择。
    主要功能
    - 高功率限幅:在高输入功率下能有效限制信号强度。
    - 接收机保护:确保接收端设备免受过载影响。
    - 宽频率范围:支持从低频(10 MHz)到超频(6 GHz)的应用。
    应用领域
    - 接收机保护器
    - 射频前端保护模块
    - 测试和测量仪器

    技术参数


    以下是CLA4608-085LF的关键技术规格:
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向电压 | VR | 无 | 无 | 180 | V |
    | 正向电流 | IF | 无 | 1.5 | 无 | A |
    | 额定热阻 | θJC | 29 | 无 | 无 | °C/W |
    | 高脉冲峰值功率 | PPK | 无 | 20 | 无 | W |
    | 工作温度范围 | TA | -55 | 无 | 150 | °C |
    | 芯片电容 | C | 0.60 | 0.65 | 无 | pF |
    其他详细参数包括:
    - 导通电阻:1.0~1.2Ω(f=500 MHz,IF=10 mA)
    - 恢复时间:约100ns(最大输入脉冲后降至正常插入损耗)
    - 极限输入功率:高达+69 dBm

    产品特点和优势


    CLA4608-085LF以其卓越的技术指标和紧凑封装成为市场上备受欢迎的产品:
    1. 低热阻设计:热阻仅29°C/W,显著提高散热效率,降低工作温度。
    2. 低寄生电容:电容仅为0.60 pF,适合高频应用需求。
    3. 超小型化QFN封装:体积小,仅3×3×0.5mm,便于PCB集成。
    4. 绿色环保:符合无卤素要求,满足国际环保标准。
    这些特点使CLA4608-085LF在高功率射频领域表现出色,尤其在通信系统、雷达和测试设备中具有广泛适用性。

    应用案例和使用建议


    应用场景
    1. 通信接收机保护:通过串联连接于射频接收机前端,能够抵御突发的大功率信号干扰,避免损坏敏感部件。
    2. 测试仪器应用:用于高频信号发射及接收过程中的防护,防止因瞬态高压导致设备损坏。
    使用建议
    - 接地设计优化:在电路板布局时需保证良好的接地方式,特别是在热传导方面,需增加散热孔或多条铜箔路径。
    - 配合滤波器使用:为了减少信号失真,可搭配低通滤波器以减少高频噪声的影响。
    - 防静电措施:由于静电放电可能导致永久性损坏,建议操作过程中严格遵循ESD(静电放电)预防指南。

    兼容性和支持


    CLA4608-085LF可与多种主流PCB设计工具兼容,支持标准的QFN封装,确保其在实际使用中具备高灵活性。此外,Skyworks提供详尽的技术支持文档和在线客服服务,帮助用户快速解决问题。

    常见问题与解决方案


    以下为一些常见的使用问题及解决方法:
    1. 问题:插入损耗过高
    解决办法:检查焊接质量,确保焊接点无虚焊或短路现象。
    2. 问题:设备过热
    解决办法:优化散热设计,增加散热垫或热管。
    3. 问题:信号失真
    解决办法:在信号路径上添加匹配网络或低通滤波器。

    总结和推荐


    综上所述,CLA4608-085LF凭借其出色的性能表现和创新设计,在高功率射频应用领域展现了强大的市场竞争力。它的多功能性和稳定性使其成为众多行业用户的理想选择。如果您正在寻找一款高效可靠的射频保护元件,CLA4608-085LF无疑值得推荐。

CLA4608-085LF参数

参数
最大串联电阻(中频最小时) 1.2Ω
配置 -
If - 正向电流 1.5A
Ir - 反向电流 -
Vr-反向电压 180V
二极管电容 0.00000065uF
最大串联电阻(中频最大时) 1.2Ω@10mA
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CLA4608-085LF厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

CLA4608-085LF数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS PIN二极管 SKYWORKS SOLUTIONS CLA4608-085LF CLA4608-085LF数据手册

CLA4608-085LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
