570FCC000907DG

产品分类: 有源晶振
厂牌: SKYWORKS SOLUTIONS
产品描述: Oscillator XO 106.25MHz ±20ppm LVDS 55% 2.5V 8-Pin SMD Tray
供应商型号: CY-570FCC000907DG
供应商:
标准整包数: 1

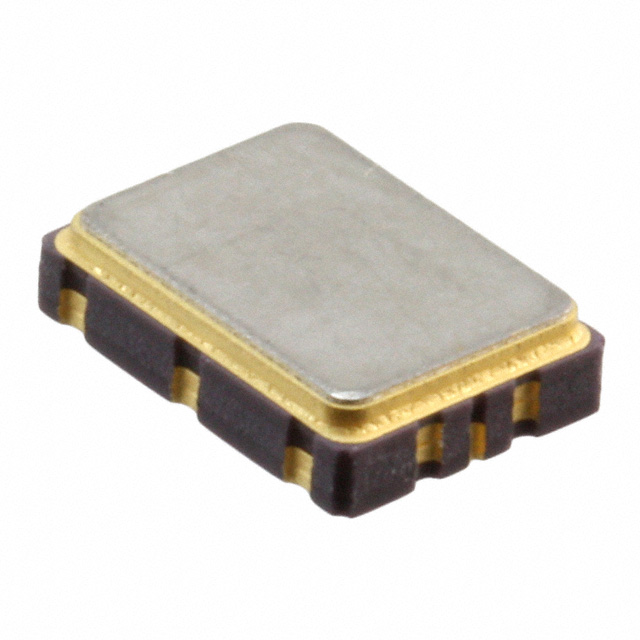

SKYWORKS SOLUTIONS 有源晶振 570FCC000907DG

570FCC000907DG概述

    Si570/Si571: 10 MHz to 1.4 GHz I²C Programmable XO/VCXO

    产品简介


    Si570 XO 和 Si571 VCXO 是由 Skyworks Solutions, Inc. 生产的高性能时钟发生器。Si570 主要用于晶振输出(XO),而 Si571 则为压控晶振输出(VCXO)。这两种器件能够通过 I²C 串行接口编程,以提供用户所需的任何频率输出。它们的主要特点是能够在 10 MHz 至 1.4 GHz 的范围内实现高精度频率输出,并具有低相位噪声和低抖动性能。

    技术参数


    - 工作电压:
    - 3.3V 选项:2.97 V 至 3.63 V
    - 2.5V 选项:2.25 V 至 2.75 V
    - 1.8V 选项:1.71 V 至 1.89 V
    - 电流消耗:
    - LVPECL 输出:90 mA 至 130 mA
    - CML 输出:99 mA 至 117 mA
    - LVDS 输出:99 mA 至 108 mA
    - CMOS 输出:90 mA 至 98 mA
    - 工作温度范围:
    - -40 °C 至 85 °C
    - 输出频率范围:
    - Si570: 10 MHz 至 1.4 GHz
    - Si571: 10 MHz 至 1.4 GHz
    - 输出模式:
    - LVPECL, CMOS, LVDS, CML

    产品特点和优势


    - 用户可编程: 支持高达 1400 MHz 的任何频率输出,分辨率小于 1 ppb。
    - DSPLL 技术: 采用第三代 DSPLL,提供卓越的抖动性能,相较于 SAW 振荡器,频率稳定性提高 3 倍。
    - 内部固定晶体频率: 确保高可靠性和低老化效应。
    - 多种输出选项: 提供 LVPECL、CMOS、LVDS 和 CML 输出,满足不同应用场景的需求。
    - 工业标准封装: 尺寸为 5x7 mm,适合紧凑设计。
    - 绿色环保: 无铅,符合 RoHS 标准。

    应用案例和使用建议


    Si570/Si571 可广泛应用于电信、高速网络通信等领域。例如:
    - 在 xDSL 中,确保低抖动时钟信号传输的稳定性和可靠性。
    - 在 SONET/SDH 系统中,通过低相位噪声输出提升系统整体性能。
    - 在光学模块中,优化时钟同步,提高数据传输速率。
    使用建议:
    - 确保正确连接电源和接地线,避免信号干扰。
    - 选择合适的输出模式,根据具体应用场景优化性能。
    - 定期检查并校准输出频率,确保长期稳定性。

    兼容性和支持


    - Si570/Si571 可与多种电子元器件和其他设备兼容,包括但不限于上述应用场景中的设备。
    - Skyworks Solutions 提供详尽的技术文档和支持服务,涵盖编程指南、故障排除及技术支持。

    常见问题与解决方案


    - Q: 输出频率不准确
    A: 检查 I²C 接口连接是否正常,重新编程输出频率。
    - Q: 电流消耗过高
    A: 检查负载是否过重,适当降低输出负载。
    - Q: 温度漂移明显
    A: 使用更稳定的外部晶体,或者通过软件补偿算法减少温度影响。

    总结和推荐


    Si570/Si571 在低抖动时钟生成、通信系统噪声抑制等方面表现出色,特别适用于需要高精度和高可靠性的应用场景。其独特的用户可编程性和广泛的频率覆盖范围使其在市场上具有显著的竞争优势。对于需要高性能时钟源的应用,强烈推荐使用 Si570/Si571。
    以上是对 Si570/Si571 的全面介绍和评估,希望能帮助您更好地了解这一款高性能时钟发生器。如果您有任何疑问或需要进一步的信息,请随时联系我们。

570FCC000907DG参数

参数
频率稳定性 -
频率容差 -
频率 -

570FCC000907DG厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

570FCC000907DG数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 有源晶振 SKYWORKS SOLUTIONS 570FCC000907DG 570FCC000907DG数据手册

570FCC000907DG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.6303 ¥ 159.0217
25+ $ 18.8191 ¥ 156.2799
50+ $ 18.008 ¥ 153.5382
100+ $ 17.6835 ¥ 152.1673
300+ $ 17.5213 ¥ 150.7964
500+ $ 17.359 ¥ 149.4255
1000+ $ 16.8723 ¥ 142.5711
5000+ $ 16.8723 ¥ 142.5711
库存: 37
起订量: 7 增量: 1
交货地:
最小起订量为:1
合计: ¥ 159.02
