PD09-73LF

产品分类: RF滤波器
厂牌: SKYWORKS SOLUTIONS
产品描述: 810MHz 960MHz 0.4dB 50Ω SOT-23 贴片安装 3.1mm*3.2mm*1.45mm
供应商型号: SM-PD09-73LF
供应商: 海外现货
标准整包数: 1

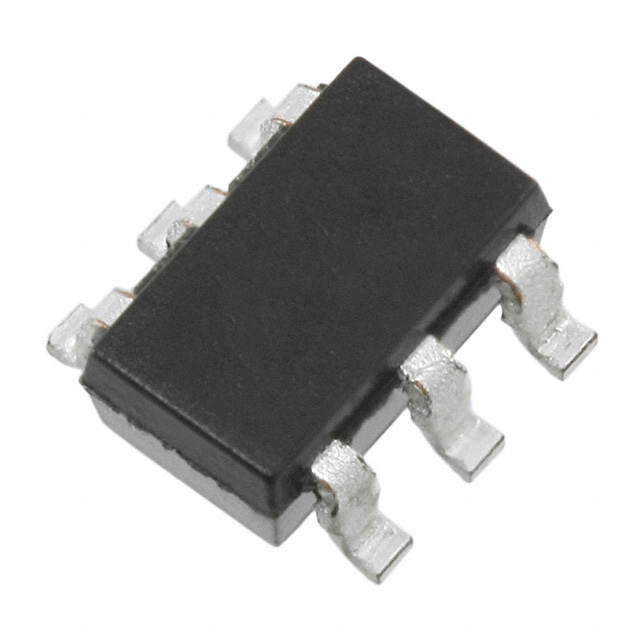

SKYWORKS SOLUTIONS RF滤波器 PD09-73LF

PD09-73LF概述

    Skyworks PD09-73, PD09-73LF Two-Way 0° Power Splitter/Combiner 技术手册

    产品简介


    Skyworks Solutions, Inc. 推出的PD09-73 和 PD09-73LF 是一款专为0.81–0.96 GHz频段设计的两路0°同相混合结。该器件可用于射频电路中的功率分配和合成,广泛应用于通信系统、雷达设备及测试仪器等领域。该产品提供低成本、低轮廓封装,具有极高的性价比和可靠性。

    技术参数


    - 频率范围: 0.81–0.96 GHz
    - 插入损耗:
    - 分配模式下:最大值≤3 dB,典型值0.4 dB至0.6 dB
    - 合成模式下:1.5 W CW功率
    - 最大输入功率(分模式): 1.5 W CW
    - 最大输入功率(合模式): 0.75 W CW
    - 隔离度: 18 dB至25 dB
    - 输入驻波比(VSWR): 1.2:1 至 1.4:1
    - 输出驻波比(VSWR): 1.3:1 至 1.5:1
    - 幅度平衡: ±0.1 dB至±0.2 dB
    - 相位平衡: ±1°至±3°
    - 环境温度: 工作温度范围为-40°C至+85°C,存储温度范围为-65°C至+150°C

    产品特点和优势


    1. 成本效益高:相较于市面上其他同类产品,PD09-73/73LF以其低廉的价格为用户提供优质的射频信号处理能力。
    2. 低轮廓封装:采用SOT-6小尺寸表面贴装封装,适用于空间有限的设计。
    3. 可靠性和稳定性:优良的电气特性和严格的工艺控制确保了在严苛环境下的高性能表现。
    4. RoHS合规:符合无铅和RoHS标准,环境友好且更易于回收。

    应用案例和使用建议


    - 典型应用:在通信系统中的射频前端模块作为功率分配或合成器件使用;雷达设备中的多路信号分配;测试仪器中用于信号测量和分析。
    - 使用建议:根据具体的应用需求选择合适的封装形式和安装方式。由于其较高的插入损耗,在高功率应用中需要注意散热设计,以避免器件过热导致性能下降。对于需要极高精度的应用,需考虑使用前进行详细的测试验证。

    兼容性和支持


    - 兼容性:PD09-73/73LF与多种射频前端设计高度兼容,适用于各种标准的SMT工艺生产流程。
    - 技术支持:Skyworks提供详尽的技术文档和在线支持服务,帮助客户快速上手并解决问题。同时,厂商还提供了标准的焊接回流曲线资料以及带卷包装的信息。

    常见问题与解决方案


    - 问题1: 设备运行时出现异常噪音
    - 解决方案: 检查电路板布局是否合理,确认是否存在寄生振荡路径。如有必要,增加旁路电容来滤除高频干扰。

    - 问题2: 输出信号强度不稳定
    - 解决方案: 重新校准天线或射频前端,确保所有连接部件正确无误。检查电路板是否有虚焊或短路现象。

    总结和推荐


    总体而言,PD09-73/73LF是适用于各种射频应用的理想选择。它具备成本低、体积小、电气特性优异等显著优势。尽管插入损耗稍显偏高,但其出色的电气平衡和稳定的隔离度使其成为高性能射频电路的理想选择。强烈推荐给那些寻求高性价比且易于集成的射频解决方案的工程师们。

PD09-73LF参数

参数
插入损耗 0.4dB
中心频率 -
带宽 -
最大工作频率 960MHz
纹波 -
典型衰减 -
滤波器类型 -
阻抗 50Ω
最小工作频率 810MHz
长*宽*高 3.1mm*3.2mm*1.45mm
通用封装 SOT-23
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

PD09-73LF厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

PD09-73LF数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS RF滤波器 SKYWORKS SOLUTIONS PD09-73LF PD09-73LF数据手册

PD09-73LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
