XTL581140-B63-300

产品分类: 无源晶振
厂牌: SIWARD CRYSTAL TECHNOLOGY/台湾希华晶体
产品描述:
供应商型号: 3994-XTL581140-B63-300DKR-ND
供应商: Digi-Key
标准整包数: 1

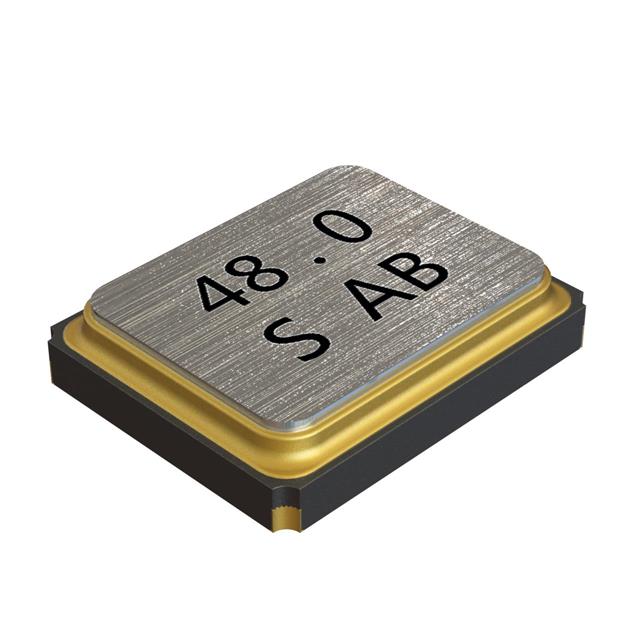

SIWARD CRYSTAL TECHNOLOGY/台湾希华晶体 无源晶振 XTL581140-B63-300

XTL581140-B63-300概述

    CRYSTAL UNIT XTL58 技术手册

    1. 产品简介


    CRYSTAL UNIT XTL58 是一款高精度石英晶体振荡器,主要用于频率控制和稳定信号传输。该产品适用于蓝牙/WiFi无线通讯、穿戴设备以及LTE/SAS通信等领域。凭借其小巧的尺寸和稳定的性能,XTL58 在多种便携式和高性能设备中得到广泛应用。

    2. 技术参数


    - 额定频率范围:12.000MHz~66.000MHz
    - 晶体切割:基本 [AT-cut]
    - 存储温度范围:-40℃~+90℃
    - 工作温度范围:-30℃~+85℃, -40℃~+105℃
    - 频率温度特性(参照+25℃):±15×10^-6, ±30×10^-6
    - 频率容差(在+25℃):±15×10^-6
    - 等效串联电阻
    - 150Ω: 12.000MHz~15.999MHz
    - 80Ω: 16.000MHz~19.999MHz
    - 60Ω: 20.000MHz~29.999MHz
    - 50Ω: 30.000MHz~34.999MHz
    - 40Ω: 35.000MHz~66.000MHz
    - 负载电容:8 pF, 10 pF, 12 pF 或指定
    - 并联电容:最大3pF
    - 驱动水平:10μW(最大100μW)

    3. 产品特点和优势


    - 超薄设计:尺寸为2.5mm×2.0mm×0.55mm,适合空间受限的应用场合。
    - 陶瓷封装:提供高可靠性和稳定性。
    - 紧公差和稳定性:确保频率稳定性。
    - 可回流焊接/盘带包装:便于生产和装配。

    4. 应用案例和使用建议


    应用案例:
    - 蓝牙/WiFi无线通讯:用于智能设备中的无线连接。
    - 穿戴设备:用于健康监测设备中的精确计时。
    - LTE/SAS通信:用于高性能网络基础设施中的信号稳定传输。
    使用建议:
    - 在组装过程中注意驱动水平不要超过最大值,以防止损坏。
    - 选择合适的负载电容以确保最佳性能。
    - 确保环境温度在规定范围内,避免超出工作温度限制。

    5. 兼容性和支持


    - 兼容性:XTL58 与各种主流的电路板和设备具有良好的兼容性,支持多种封装形式。
    - 支持与维护:厂家提供详尽的技术文档和客户支持服务,确保用户能够快速解决问题。

    6. 常见问题与解决方案


    - 问题:驱动水平超过推荐值导致损坏。
    - 解决方案:严格控制驱动水平在10μW以内。
    - 问题:工作温度超出推荐范围。
    - 解决方案:确保安装在符合工作温度范围的环境中。

    7. 总结和推荐


    总结:XTL58 在频率控制和信号传输方面表现出色,其紧凑的设计和高可靠性使其成为许多领域的理想选择。无论是小型穿戴设备还是高性能通信设备,XTL58 都能提供卓越的性能。
    推荐:鉴于其出色的稳定性和高可靠性,强烈推荐使用 XTL58 作为需要精确频率控制的应用。

XTL581140-B63-300参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
包装方式 卷带包装

XTL581140-B63-300数据手册

厂牌 PDF简要描述 下载
SIWARD CRYSTAL TECHNOLOGY/台湾希华晶体 无源晶振 SIWARD CRYSTAL TECHNOLOGY/台湾希华晶体 XTL581140-B63-300 XTL581140-B63-300数据手册

XTL581140-B63-300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4835 ¥ 12.5356
10+ $ 1.229 ¥ 10.3854
50+ $ 1.1066 ¥ 9.2605
100+ $ 0.9779 ¥ 8.1839
500+ $ 0.9265 ¥ 7.7533
库存: 995
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.53
直接购买
加入购物车
