OSCAR1A/5M/SMAM/S/S/31

产品分类: 天线
厂牌: SIRETTA
产品描述: Siretta 多频天线, Oscar 1A系列, 5dBi增益, SMA连接头, 鞭形天线
供应商型号: ET-2666871
供应商: 海外现货
标准整包数: 1

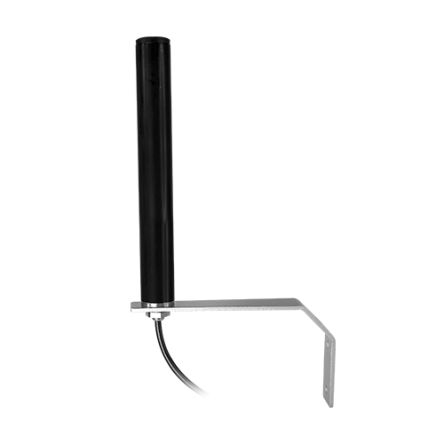

SIRETTA 天线 OSCAR1A/5M/SMAM/S/S/31

OSCAR1A/5M/SMAM/S/S/31概述

    电子元器件产品技术手册解析
    本文将对Siretta Ltd公司生产的Oscar 1A室外天线进行详细的技术手册解读,并提供该产品的全方位分析。

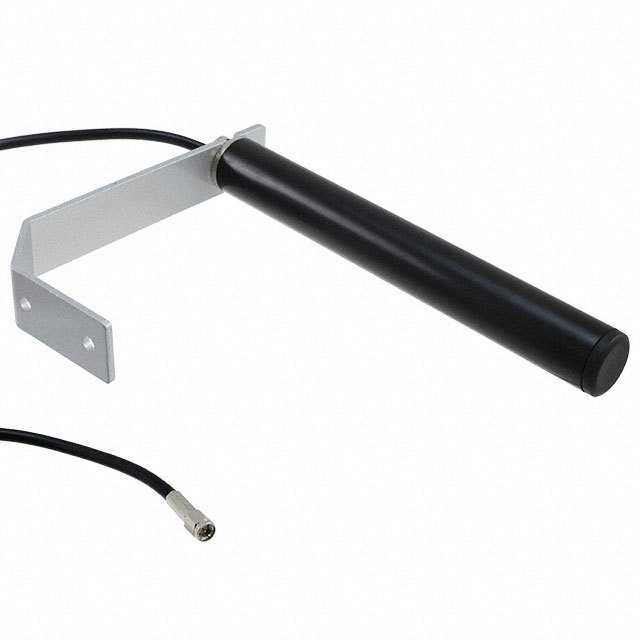

    产品简介


    Oscar 1A是一款高性能全向壁挂/支架安装式天线,适用于全球范围内的GSM/GPRS(2G)和3G频率。 它特别适合用于远程传感器监控、报警与安全系统及其他需要全天候工作的物联网(IoT)应用。此款天线以其高增益、低损耗电缆和坚固的设计而著称,能在极端环境下保持稳定的通信质量。

    技术参数


    | 类别 | 具体参数 |

    | 温度范围 | -30°C 至 +70°C |
    | 阻抗 | 50 欧姆 |
    | 峰值增益 | 5 dBi |
    | 驻波比 | <1.8:1 |
    | 工作频率 | 850, 900, 1800, 1900 MHz(GSM/GPRS)
    2100 MHz(3G) |
    | 极化方向 | 垂直 |
    - 机械规格:
    - 天线直径:25mm(圆柱形)
    - 天线高度:205±5mm
    - 支架长度:151±5mm
    - 支架高度:79±5mm
    - 支架厚度:3mm
    - 电缆:低损耗CFD195
    - 外壳颜色:黑色
    - 连接器:
    - 电缆长度:17英尺
    - 连接器类型:SMA公头

    产品特点和优势


    - 高增益与低损耗:该天线设计为具有5 dBi的峰值增益,并使用低损耗CFD195电缆以确保信号传输的质量,这对于稳定通信至关重要。
    - 全向覆盖:适用于多种无线应用场合,包括远程传感器监测、安全系统和各种物联网应用。
    - 坚固耐用:采用黑ABS塑料外壳和铝制支架,即使在恶劣的气候条件下也能保持长久使用。
    - 易安装:设计有一个便于固定和定位的支架,确保了简单快速的安装过程。

    应用案例和使用建议


    - 应用案例:Oscar 1A已广泛应用于工业自动化系统、农业环境监测系统以及各类安防系统中,通过提供可靠的无线连接来增强系统的工作效率。
    - 使用建议:
    - 确保天线安装位置远离金属物体,以避免干扰信号接收。
    - 根据应用需求选择适当的电缆长度,必要时可以定制特殊长度。
    - 在户外使用时注意防水处理,防止湿气侵入造成损害。

    兼容性和支持


    Oscar 1A天线支持GSM/GPRS(2G)和3G网络,同时它兼容多种连接器类型(如SMA公头或FME母头),这使得它能与不同类型的无线电模块配合使用。Siretta Ltd公司为其客户提供良好的技术支持和服务,包括产品咨询、故障排除指导及维修服务。

    常见问题与解决方案


    - Q: 天线在多大范围内能提供最佳信号?
    - A: Oscar 1A的最大有效范围大约为30米左右,在开阔地区可以获得最佳信号强度。

    - Q: 如何判断天线是否正常工作?
    - A: 通常情况下,如果连接到天线的设备能正常联网且无频繁掉线现象,则说明天线工作状态良好。可以通过查看RSSI指标来进一步确认。

    总结和推荐


    总体来看,Oscar 1A凭借其出色的增益、可靠的稳定性以及多功能性,成为一款值得推荐的产品。它非常适合那些需要在复杂环境中保持高效通信的应用场景。对于任何需要长期稳定通信的企业或个人而言,这款天线无疑是一个理想的选择。

OSCAR1A/5M/SMAM/S/S/31参数

参数
天线类型 -
中心频率 850MHz,900MHz,1.8GHz,1.9GHz,2.1GHz
支持协议 -
典型天线增益 -
最大电压驻波比 1.8
带宽 1.8GHz,1.9GHz,2.1GHz,850MHz,900MHz
阻抗 -
额定功率 -
长*宽*高 205mm(高度)
安装方式 支架安装,贴片安装
零件状态 在售

OSCAR1A/5M/SMAM/S/S/31厂商介绍

Siretta是一家致力于提供无线通信解决方案的公司,专注于无线网络设备的研发和生产。其主营产品包括无线网桥、无线接入点、无线路由器、无线中继器等,这些产品广泛应用于家庭、企业、教育、医疗、酒店、零售等多个领域,以满足不同场景下的无线网络覆盖和连接需求。

Siretta的产品分类主要包括:
1. 无线网桥:用于连接两个或多个网络,实现远距离无线传输。
2. 无线接入点:为终端设备提供无线网络接入服务。
3. 无线路由器:集成了路由功能,实现网络的接入、分配和管理。
4. 无线中继器:扩展无线网络的覆盖范围,增强信号。

Siretta的优势在于:
1. 高性能:产品具有高传输速率和稳定性,满足高速数据传输需求。
2. 易部署:简化的安装流程和灵活的配置选项,便于快速部署和使用。
3. 兼容性强:支持多种无线标准和协议,兼容不同品牌的设备。
4. 安全性高:提供多种安全机制,保护网络数据安全。
5. 客户服务:提供专业的技术支持和售后服务,确保客户满意度。

OSCAR1A/5M/SMAM/S/S/31数据手册

厂牌 PDF简要描述 下载
SIRETTA 天线 SIRETTA OSCAR1A/5M/SMAM/S/S/31 OSCAR1A/5M/SMAM/S/S/31数据手册

OSCAR1A/5M/SMAM/S/S/31封装设计

查看详情并下载
Symbol
Footprint
3D Model
