EFM32TG11B140F64GM32-BR

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.8V 48MHz 32KB FLASH 64KB Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT 内部 24 1 1.8V 3.8V 48MHz CANbus,I2C,IrDA,LINbus,SPI,SmartCard,UART,USART 32bit ARM® Cortex®-M0+ QFN-32 贴片安装,黏合安装
供应商型号: CGC-EFM32TG11B140F64GM32-BR
供应商: 海外现货
标准整包数: 1

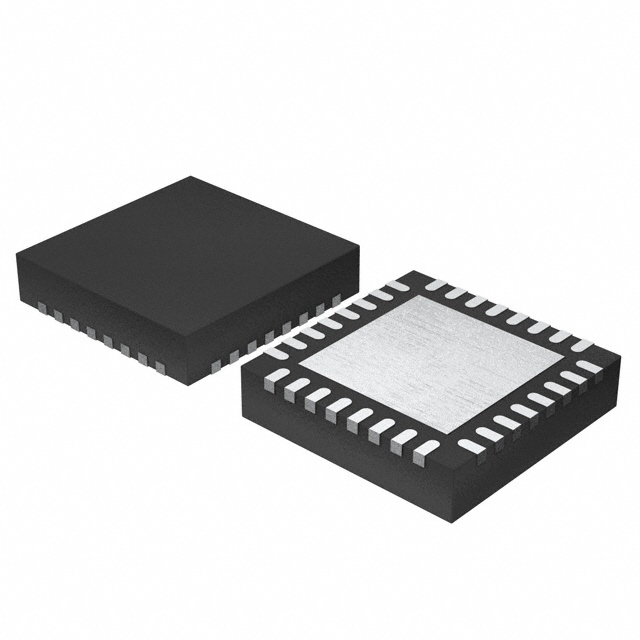

SILICON LABORATORIES 微控制器(MCU) EFM32TG11B140F64GM32-BR

EFM32TG11B140F64GM32-BR概述

    EFM32 Tiny Gecko Series 1 Family

    产品简介


    EFM32 Tiny Gecko Series 1是一款世界领先的低功耗微控制器(MCU),专为电池供电应用及其他需要高性能和低能耗的系统而设计。该系列包括具有强大的ARM Cortex-M0+内核和丰富模拟功能的新款连接接口,如AES、ECC、SHA和真随机数发生器(TRNG)。这些特性使其非常适合智能能源计量、工业自动化、家庭自动化、入门级可穿戴设备和个人医疗设备等领域。

    技术参数


    - 处理器核心:ARM Cortex-M0+,最高运行频率为48 MHz
    - 内存:
    - 闪存:最大128 KB
    - RAM:最大32 KB
    - 通信接口:
    - CAN总线控制器,版本2.0A和2.0B,速度高达1 Mbps
    - 4个通用同步/异步收发器(USART)
    - 1个低功耗UART
    - 2个I2C接口,支持SMBus
    - 模拟接口:
    - 12位1 MSPS模数转换器(ADC)
    - 2个12位500 ksps数模转换器(DAC)
    - 2个模拟比较器(ACMP)
    - 4个运算放大器(OPAMP)
    - 强大的电流型电容触摸感应功能
    - 电源管理:
    - 支持超低电流模式:EM0模式下37 μA/MHz,EM2深睡眠模式下1.30 μA电流
    - 内置直流降压转换器
    - 温度范围:-40 °C 至 85 °C(标准)和 -40 °C 至 125 °C(扩展)

    产品特点和优势


    - 低功耗:提供多种低功耗模式,适合电池供电应用
    - 高性能:强大的ARM Cortex-M0+内核,最高可达48 MHz
    - 安全:硬件加密引擎支持AES、ECC、SHA和TRNG
    - 宽温度范围:支持-40 °C至125 °C的操作环境
    - 高集成度:集成了LCD驱动器、传感器接口等多种外设

    应用案例和使用建议


    - 智能能源计量:适用于智能电表,可实现超低功耗和高精度测量
    - 工业自动化:可用于工厂自动化系统中的数据采集和控制
    - 家庭自动化:用于智能家居系统的控制和监测
    使用建议:
    - 在设计电池供电应用时,建议选择具有集成DC-DC转换器的型号,以进一步降低整体功耗
    - 对于需要更高集成度的应用,建议选择带有LCD驱动器的型号

    兼容性和支持


    - 与多种封装类型兼容,包括QFN32、QFN64、QFP48、QFP64和QFP80
    - 提供全面的技术文档和支持,包括参考手册和错误报告文档

    常见问题与解决方案


    - 问题:低功耗模式下无法正常唤醒
    - 解决方案:检查并确保正确配置低功耗模式下的唤醒源设置
    - 问题:ADC测量结果不准确
    - 解决方案:确认ADC校准设置正确,并检查外部干扰源

    总结和推荐


    EFM32 Tiny Gecko Series 1是一款性能卓越且高度集成的低功耗微控制器,适用于各种电池供电应用。凭借其强大的ARM Cortex-M0+内核、丰富的模拟功能和超低功耗特性,它在众多应用领域表现出色。因此,我们强烈推荐此产品给需要高性能和低能耗解决方案的设计者和开发者。

EFM32TG11B140F64GM32-BR参数

参数
最大工作供电电压 3.8V
外设 Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT
程序存储器大小 64KB
电压-电源(Vcc/Vdd) 1.8V~3.8V
振荡器类型 内部
最小工作供电电压 1.8V
数据总线宽度 32bit
EEPROM大小 -
接口类型 CANbus,I2C,IrDA,LINbus,SPI,SmartCard,UART,USART
核心处理器 ARM® Cortex®-M0+
最大时钟频率 48MHz
内核数 1
速度 48MHz
数据转换器 -
RAM大小 32KB
I/O数量 24
程序存储器类型 FLASH
通用封装 QFN-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EFM32TG11B140F64GM32-BR厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM32TG11B140F64GM32-BR数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM32TG11B140F64GM32-BR EFM32TG11B140F64GM32-BR数据手册

EFM32TG11B140F64GM32-BR封装设计

查看详情并下载
Symbol
Footprint
3D Model
