EFM8UB10F16G-C-QFN28

产品分类: 微控制器(MCU)
产品描述: 1.71V~3.6V 50MHz 2.25KB FLASH 16KB Brown-out Detect/Reset,POR,PWM,WDT 内部 22 2.2V 3.6V 50MHz I2C,SMBus,SPI,UART,USART,USB A/D 20x12b 8bit CIP-51 8051 QFN 贴片安装
供应商型号: SYE-EFM8UB10F16G-C-QFN28
供应商: 海外现货
标准整包数: 1

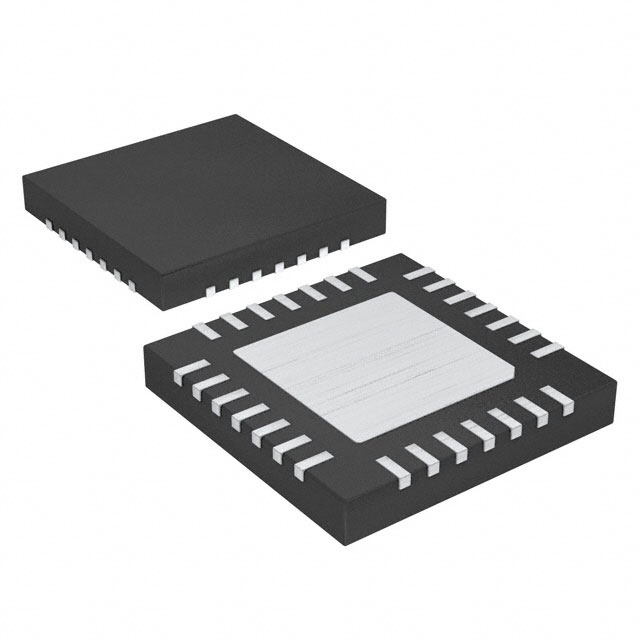

SILICON LABORATORIES 微控制器(MCU) EFM8UB10F16G-C-QFN28

EFM8UB10F16G-C-QFN28概述

    EFM8UB1 Microcontroller: A Comprehensive Overview

    1. 产品简介


    EFM8UB1微控制器是Universal Bee系列8位微控制器的一部分,具备USB功能。它以其多用途设计著称,适合空间受限的应用场景。此MCU集成了创新的能效智能USB外设接口、充电检测电路、8kV静电释放保护及增强的高速通信接口等功能,使之成为嵌入式应用的理想选择。主要应用领域包括消费电子产品和医疗设备等。

    2. 技术参数


    - 核心处理器:8051内核,50MHz最大时钟频率。
    - I/O端口:最多22个多功能I/O引脚,支持5V输入容限。
    - 低功耗USB:全速和低速支持,可节省高达90%的USB能源。
    - 电源管理:5V输入低压差线性稳压器(LDO);内部LDO用于CPU核心电压。
    - 模拟功能:一个12位模数转换器(ADC);两个低电流模拟比较器;内部电压参考。
    - 时钟源:内置48MHz振荡器,精度±1.5%,外部CMOS时钟选项。
    - 温度范围:-40°C至85°C。
    - 封装选项:QSOP24、QFN28和QFN20。

    3. 产品特点和优势


    EFM8UB1在多种领域展现出显著的优势:
    - 高效的8051内核和精确的模拟组件。
    - 灵活的多用途I/O引脚配置。
    - 支持多种通信接口如USB、SPI、I2C、UART等。
    - 内置USB充电检测电路,支持USB-BCS 1.2标准。
    - 集成USB低功耗收发器,支持4个双向端点。
    - 强大的调试能力,提供全速度在线调试支持。

    4. 应用案例和使用建议


    EFM8UB1被广泛应用于消费电子产品和医疗设备中,特别是在需要高精度、低能耗且空间受限的环境中。例如,在医疗监护设备中,EFM8UB1可以用来监测患者的生命体征并实时传输数据到监控中心。在实际应用中,为确保系统稳定性,建议定期进行软件更新和系统校准,以保持最佳性能。

    5. 兼容性和支持


    EFM8UB1支持多种封装形式(QSOP24、QFN28、QFN20),易于集成到不同类型的电路板设计中。制造商提供了详尽的技术文档和官方支持,包括编程指南、参考手册和错件列表,帮助用户更好地理解和利用该MCU的功能。

    6. 常见问题与解决方案


    - Q:如何正确设置USB充电检测?
    A:参照技术手册中的详细步骤配置相关寄存器,启用USB充电检测功能。
    - Q:遇到系统复位问题怎么办?
    A:检查电源电压是否稳定,确保所有必要的重置电路正常工作。如果问题持续,考虑重启MCU或更新固件。
    - Q:如何调整定时器设置以实现特定的时间间隔?
    A:根据所需的时间间隔配置相应定时器的工作模式和分频比,通过编程更改相关寄存器值来完成设置。

    7. 总结和推荐


    EFM8UB1是一款高度集成、多功能的8位微控制器,适用于各种空间受限的应用场景。其高效能、高可靠性和丰富的外设使其成为众多领域中的理想选择。无论是开发新项目还是升级现有系统,EFM8UB1都是值得推荐的产品。

EFM8UB10F16G-C-QFN28参数

参数
最小工作供电电压 2.2V
内核数 -
速度 50MHz
核心处理器 CIP-51 8051
最大时钟频率 50MHz
程序存储器类型 FLASH
EEPROM大小 -
接口类型 I2C,SMBus,SPI,UART,USART,USB
振荡器类型 内部
数据转换器 A/D 20x12b
I/O数量 22
数据总线宽度 8bit
最大工作供电电压 3.6V
外设 Brown-out Detect/Reset,POR,PWM,WDT
程序存储器大小 16KB
电压-电源(Vcc/Vdd) 1.71V~3.6V
RAM大小 2.25KB
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

EFM8UB10F16G-C-QFN28厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM8UB10F16G-C-QFN28数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM8UB10F16G-C-QFN28 EFM8UB10F16G-C-QFN28数据手册

EFM8UB10F16G-C-QFN28封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.736 ¥ 14.5477
250+ $ 1.6244 ¥ 13.6125
500+ $ 1.5004 ¥ 12.5734
1000+ $ 1.4756 ¥ 12.3655
2500+ $ 1.4012 ¥ 11.7421
库存: 754
起订量: 172 增量: 1533
交货地:
最小起订量为:100
合计: ¥ 1454.77
