WGM110A1MV1

产品分类: 无线收发芯片
产品描述: 16dBm WiFi 81mA 802.11b/g/n 2.412GHz 4.8V 2.472GHz 72.2Mbps I²C,SPI,UART,USB 261mA 98dBm 2.7V 贴片安装 21mm*14.4mm*2mm
供应商型号: SYE-WGM110A1MV1
供应商: 海外现货
标准整包数: 1

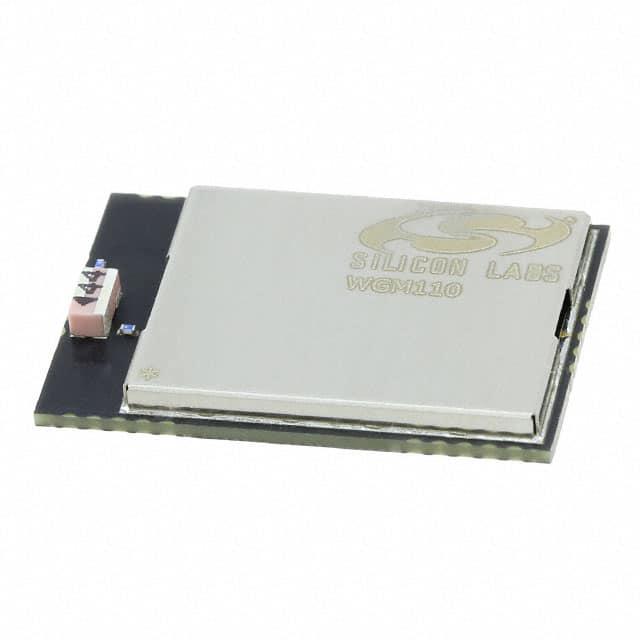

SILICON LABORATORIES 无线收发芯片 WGM110A1MV1

WGM110A1MV1概述

    WGM110 Wizard Gecko Wi-Fi® Module

    1. 产品简介


    WGM110 Wizard Gecko Wi-Fi®模块是一款专为物联网(IoT)设计的高性能Wi-Fi模块。它集成了多种必要的元素,包括802.11b/g/n无线通信标准、集成天线(型号WGM110A)或外部天线接口(型号WGM110E)、认证、微控制器、Wi-Fi和IP堆栈、HTTP服务器以及多种协议如TCP和UDP。WGM110可以作为Wi-Fi客户端或接入点使用,简化了设备配置过程,使其如同浏览网页一样简单。此外,该模块还支持BGScript™脚本语言和BGAPI™串行协议API,允许开发者无需依赖外部微控制器即可创建应用程序。

    2. 技术参数


    - 核心组件:ARM® Cortex-M3处理器
    - 内存:1 MB闪存,128 kB RAM
    - 无线性能:
    - 发射功率:+16 dBm
    - 接收灵敏度:-98 dBm
    - 覆盖范围:可达450米
    - 供电要求:2.7V至4.8V(射频块),1.98V至3.8V(处理器块)
    - 功耗:发射电流261mA(+16 dBm),接收电流81mA,休眠电流2.5mA,深度休眠电流23 μA
    - 工作温度范围:-40°C至+85°C
    - 认证:FCC、IC、日本、韩国、CE认证

    3. 产品特点和优势


    - 易于开发:模块化设计简化了开发流程,无需外部微控制器即可运行BGScript™脚本语言或BGAPI™ API。
    - 广泛的接口:提供多种接口选项,包括UART、SPI、USB,支持多达32个GPIO引脚。
    - 卓越的RF性能:模块集成的天线能够实现远距离和稳定的无线连接。
    - 模块化认证:通过了多个国家和地区认证,确保了其在全球范围内的适用性。
    - 小尺寸:体积仅为21.0 x 14.4 x 2.0 mm,便于集成到各种设备中。

    4. 应用案例和使用建议


    - 智能家居:可以作为家庭网关,连接并控制智能家电。
    - 工业自动化:适用于工厂自动化系统,实现远程监控和数据传输。
    - 物联网传感器网络:可作为传感器节点,收集和传输环境数据。
    使用建议:
    - 确保适当的接地设计,特别是在靠近天线的位置。
    - 在使用UART接口时,推荐启用流控制以避免数据丢失。
    - 使用DMA技术可以提高数据接收效率。

    5. 兼容性和支持


    - 兼容性:支持与多种微控制器(如ARM Cortex-M系列)无缝对接。
    - 支持:Silicon Labs提供全面的技术支持,包括无线开发套件WSTK6120A、文档支持和知识库资源。

    6. 常见问题与解决方案


    - 问题:如何更新模块固件?
    - 解决方案:使用编程连接器并通过BGAPI协议进行固件升级。
    - 问题:如何配置GPIO引脚?
    - 解决方案:参照WGM110 API参考手册配置GPIO引脚和模式。

    7. 总结和推荐


    综上所述,WGM110 Wizard Gecko Wi-Fi®模块凭借其强大的性能、灵活的接口、易于开发的特点,在物联网应用中具有显著的优势。推荐给寻求高性能、高可靠性Wi-Fi解决方案的开发人员使用。无论是智能家居、工业自动化还是其他物联网应用,WGM110都是一个理想的选择。

WGM110A1MV1参数

参数
模块/芯片分类 -
最大工作供电电压 4.8V
最大工作频率 2.472GHz
最小工作频率 2.412GHz
典型灵敏度 98dBm
最小工作供电电压 2.7V
射频系列/标准 WiFi
传输电流 -
最大数据速率 72.2Mbps
典型供电电流 261mA
接收电流 81mA
接口类型 I²C,SPI,UART,USB
接收机数量 -
发送机数量 -
调制方式 -
支持协议 802.11b/g/n
典型输出功率 16dBm
长*宽*高 21mm*14.4mm*2mm
安装方式 贴片安装
零件状态 停产
包装方式 散装

WGM110A1MV1厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

WGM110A1MV1数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES WGM110A1MV1 WGM110A1MV1数据手册

WGM110A1MV1封装设计

查看详情并下载
Symbol
Footprint
3D Model
