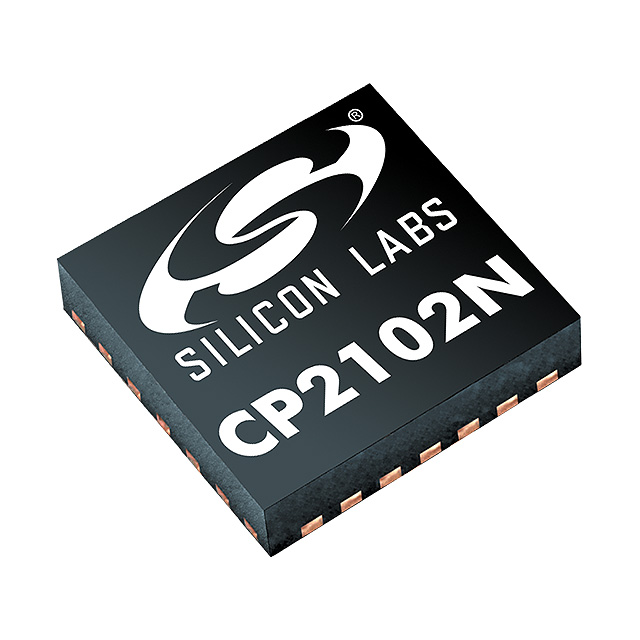

CP2102N-A01-GQFN28R

产品分类: 其他接口芯片
产品描述: Full Speed Basic USB Type-C Controller USB 2.0 3.3V T/R Automotive 28-Pin QFN EP
供应商型号:
供应商:
标准整包数: 0
SILICON LABORATORIES 其他接口芯片 CP2102N-A01-GQFN28R

CP2102N-A01-GQFN28R概述

    USBXpress™ Family CP2102N 数据手册解析

    1. 产品简介


    CP2102N 数据手册 属于 USBXpress 系列的一部分,旨在通过减少固件复杂性并缩短开发时间来快速增加应用中的 USB 接口。作为一款高度集成的 USB 到 UART 桥接控制器,CP2102N 为需要将 RS-232 设计转换为 USB 的应用提供了一种简单的解决方案,仅需少量组件和 PCB 空间。它包括一个 USB 2.0 全速功能控制器、USB 收发器、振荡器和通用异步收发器(UART),最小封装尺寸仅为 3 mm x 3 mm。无需任何其他外部 USB 组件即可进行开发。
    CP2102N 适用于多种应用场景,包括:POS 终端、USB 转换器、游戏控制器、医疗设备和数据记录器。

    2. 技术参数


    - USB 接口类型: USB 2.0 全速 (12 Mbps)
    - 通信波特率: 300 波特到 3 M波特
    - 接收缓冲区大小: 512 字节
    - 发送缓冲区大小: 512 字节
    - 工作电压范围: 3.0 至 5.25 V
    - 电流消耗:
    - 正常操作: 9.5 mA(最高 3 M波特双向连续传输)
    - USB 挂起模式: 195 µA
    - 重置状态: 1.3 mA
    - 支持的手动信号: 奇偶校验(奇、偶、标记、空闲、无)、停止位(1、1.5、2)和数据位(5、6、7、8)
    - 远程唤醒: 支持 USB 挂起状态下的远程唤醒
    - 兼容标准: 符合 USB Battery Charger Detection (USB BCS 1.2 规范)

    3. 产品特点和优势


    CP2102N 的关键特性包括:
    - 无需编写固件
    - 简单的图形界面配置工具
    - 集成的 USB 收发器,无需外部电阻
    - 集成时钟,无需外部晶振
    - 省电模式支持
    - USB Battery Charger Detection (USB BCS 1.2 规范)
    - 虚拟 COM 口驱动程序免费分发
    - 灵活的引脚兼容性

    4. 应用案例和使用建议


    CP2102N 在实际应用中非常灵活,例如:
    - POS 终端: 实现便捷的 USB 连接,提高数据传输速度和可靠性。
    - USB 转换器: 便于在旧设备上增加 USB 接口。
    - 游戏控制器: 简化了游戏设备与主机之间的连接。
    - 医疗设备: 精确的数据传输能力对于医疗设备尤为重要。
    - 数据记录器: 高可靠性和高精度的数据记录是其关键优势。
    使用建议:
    - 在设计过程中确保电路板上的去耦电容放置靠近电源引脚,以提高稳定性。
    - 使用适当的 USB 保护二极管(如 SP0503BAHT)以防止静电损坏。
    - 根据具体应用场景选择合适的供电方式(自供电或总线供电)。

    5. 兼容性和支持


    - 兼容性: CP2102N 支持 Windows、Mac 和 Linux 平台,并且与现有的 COM 口应用程序兼容。
    - 支持: 厂商提供官方技术支持,涵盖硬件定制、软件驱动程序及固件更新等内容。

    6. 常见问题与解决方案


    问题1: 设备在 USB 挂起模式下无法正常工作。
    解决方案: 检查系统是否正确设置了挂起模式,并确保所有必要的 USB 信号(如 SUSPEND 和 WAKEUP)都被正确处理。
    问题2: 数据传输速率较低。
    解决方案: 检查波特率设置是否正确,确认传输线缆长度和质量,避免电磁干扰。

    7. 总结和推荐


    CP2102N 是一款集成了 USB 和 UART 接口的高度集成控制器,特别适合需要简化 USB 连接的应用场景。其紧凑的设计、低功耗以及广泛的平台兼容性使其成为众多领域的理想选择。强烈推荐在需要高效 USB 连接的设备中使用此产品。

CP2102N-A01-GQFN28R参数

参数
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN-28
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

CP2102N-A01-GQFN28R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

CP2102N-A01-GQFN28R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 其他接口芯片 SILICON LABORATORIES CP2102N-A01-GQFN28R CP2102N-A01-GQFN28R数据手册

CP2102N-A01-GQFN28R封装设计

查看详情并下载
Symbol
Footprint
3D Model
