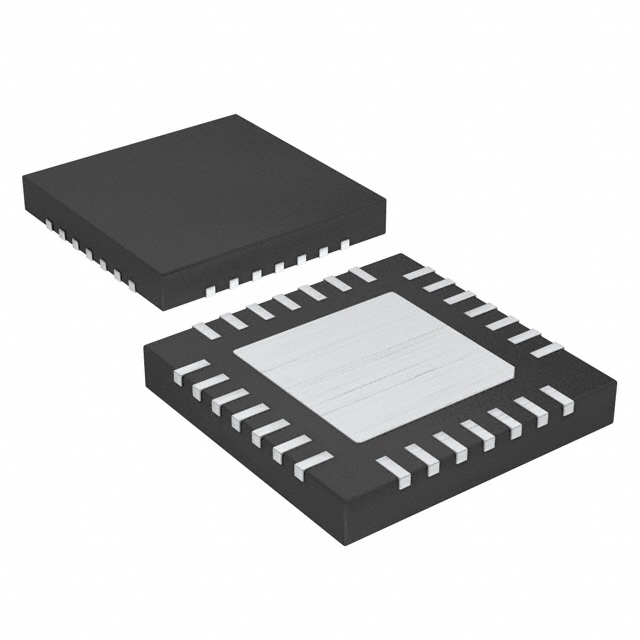

EFM8BB22F16G-C-QFN28R

产品分类: 微控制器(MCU)
产品描述: 2.2V~3.6V 50MHz 2.25KB FLASH 16KB Brown-out Detect/Reset,POR,PWM,WDT 内部 22 2.2V 3.6V 50MHz I2C,SMBus,SPI,UART,USART A/D 20x12b 8bit CIP-51 8051 QFN-28 贴片安装,黏合安装
供应商型号: 336-4745-2-ND
供应商: Digi-Key
标准整包数: 1500
SILICON LABORATORIES 微控制器(MCU) EFM8BB22F16G-C-QFN28R

EFM8BB22F16G-C-QFN28R概述

    EFM8BB2 Busy Bee Microcontroller: Comprehensive Guide

    1. 产品简介


    EFM8BB2微控制器是Silicon Labs(芯科科技)Busy Bee家族的一部分,属于多用途的8位微控制器系列。这些MCU通过在小型封装内集成先进的模拟功能和增强的高速通信外设,成为空间受限应用的理想选择。凭借高效的8051核心、增强的脉冲宽度调制以及精密的模拟功能,EFM8BB2系列非常适合嵌入式应用。
    主要功能:
    - 高达50 MHz的工作频率
    - 多达22个多功能、5V耐受的输入输出引脚
    - 单个12位模数转换器(ADC)
    - 两个低电流模拟比较器,内置DAC作为参考输入
    - 内置温度传感器
    - 支持3通道PWM/PCA,具有硬件安全状态功能
    - 五个16位定时器
    - 两个UART、SPI、SMBus/I2C主/从以及I2C从机接口
    应用领域:
    - 电机控制
    - 消费类电子产品
    - 传感器控制器
    - 医疗设备
    - 照明系统
    - 高速通信枢纽

    2. 技术参数


    技术规格:
    - 核心:
    - 流水线化的CIP-51核心
    - 与标准8051指令集完全兼容
    - 70%的指令在一个到两个时钟周期内执行
    - 最大工作频率为50 MHz
    - 内存:
    - 高达16 KB闪存,可在系统内重新编程
    - 高达2304字节RAM(包括256字节标准8051 RAM和2048字节片上XRAM)
    - 电源:
    - 5 V输入低压差稳压器
    - 内部低压差稳压器为CPU核心供电
    - 电源上电复位电路和掉电检测器
    - 输入输出(I/O):
    - 总计多达22个多功能I/O引脚
    - 所有引脚均5V耐受
    - 可配置的交叉矩阵以实现外设路由
    - 5 mA源,12.5 mA吸收,可直接驱动LED
    - 时钟源:
    - 内部49 MHz振荡器,精度±1.5%
    - 内部24.5 MHz振荡器,精度±2%
    - 内部80 kHz低频振荡器
    - CMOS外部时钟选项
    - 计时器/计数器和PWM:
    - 三通道可编程计数阵列(PCA),支持PWM、捕获/比较和频率输出模式
    - 五路16位通用定时器
    - 独立的看门狗定时器,由低频振荡器计时
    - 通信和数字外设:
    - 两个UART,高达3 Mbps
    - SPI主/从,高达12 Mbps
    - SMBus/I2C主/从,高达400 kbps
    - I2C高速从机,高达3.4 Mbps
    - 模拟:
    - 12位模数转换器(ADC)
    - 两个低电流模拟比较器,带有可调参考电压
    - 片上非侵入式调试
    - 温度范围:
    - 工作温度范围:-40°C至85°C或-40°C至125°C

    3. 产品特点和优势


    特点和优势:
    - 高集成度:将高级模拟功能和高速通信外设集成在小型封装内,适用于空间受限的应用。
    - 高效能:50 MHz的最大工作频率和高效的8051核心确保了出色的性能。
    - 多功能I/O:多达22个多功能、5V耐受的输入输出引脚,可以灵活配置。
    - 广泛的通信能力:支持多种通信协议,如UART、SPI、SMBus/I2C,方便系统集成。
    - 强大的模拟功能:内置12位ADC、两个模拟比较器和温度传感器,适用于需要高精度测量的应用。
    - 高可靠性:提供电源监测和电压调节功能,确保稳定运行。
    - 便捷的调试:片上非侵入式调试支持,便于开发和故障排除。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子:EFM8BB2可用于智能家居设备,如智能灯泡、智能插座等,能够处理复杂的信号并保持高效能耗。
    - 医疗设备:在医疗监测设备中,EFM8BB2的高精度模拟模块和通信接口可以用于实时数据采集和传输。
    - 工业控制:在工业自动化领域,EFM8BB2的PWM功能和多通道定时器使其能够控制电机和其他驱动器。
    使用建议:
    - 布局设计:在设计电路板时,确保电源和地线的布线尽量短且宽,减少噪声干扰。
    - 时钟分配:合理分配各种时钟信号,避免时钟冲突和电磁干扰。
    - 电源管理:根据具体应用需求,调整不同电源模式以优化功耗。

    5. 兼容性和支持


    兼容性:
    - EFM8BB2与多种电子元器件和设备兼容,能够灵活应用于不同类型的系统。
    - 具备多种封装选项,包括QFN28、QSOP24和QFN20,满足不同的安装需求。
    支持:
    - Silicon Labs提供了详尽的技术文档和支持资源,包括参考手册、设计指南和社区论坛,方便用户进行开发和维护。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题1: 设备无法正常启动。
    - 解决方法: 检查电源供应是否稳定,复位电路是否正常工作。
    - 问题2: 通信中断。
    - 解决方法: 检查波特率设置是否正确,数据线连接是否稳固。
    - 问题3: ADC读数不准确。
    - 解决方法: 校准参考电压,检查ADC输入信号是否超出范围。

    7. 总结和推荐


    综合评估:
    EFM8BB2微控制器以其高集成度、高性能和多功能特性,广泛应用于消费电子、医疗设备、工业控制等领域。其卓越的模拟和数字功能使其成为许多应用的首选。在开发过程中,得益于详尽的技术文档和支持资源,用户可以轻松实现复杂系统的开发和维护。
    推荐使用:
    EFM8BB2微控制器是一款非常优秀的嵌入式控制器,特别适合需要高性能和高集成度的应用场景。无论是消费电子、医疗设备还是工业自动化领域,EFM8BB2都能提供可靠的解决方案。强烈推荐给寻求高效、可靠的嵌入式控制器的设计者和开发者。

EFM8BB22F16G-C-QFN28R参数

参数
最大时钟频率 50MHz
接口类型 I2C,SMBus,SPI,UART,USART
数据转换器 A/D 20x12b
外设 Brown-out Detect/Reset,POR,PWM,WDT
核心处理器 CIP-51 8051
振荡器类型 内部
程序存储器类型 FLASH
速度 50MHz
EEPROM大小 -
RAM大小 2.25KB
电压-电源(Vcc/Vdd) 2.2V~3.6V
最大工作供电电压 3.6V
最小工作供电电压 2.2V
数据总线宽度 8bit
内核数 -
I/O数量 22
程序存储器大小 16KB
通用封装 QFN-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
