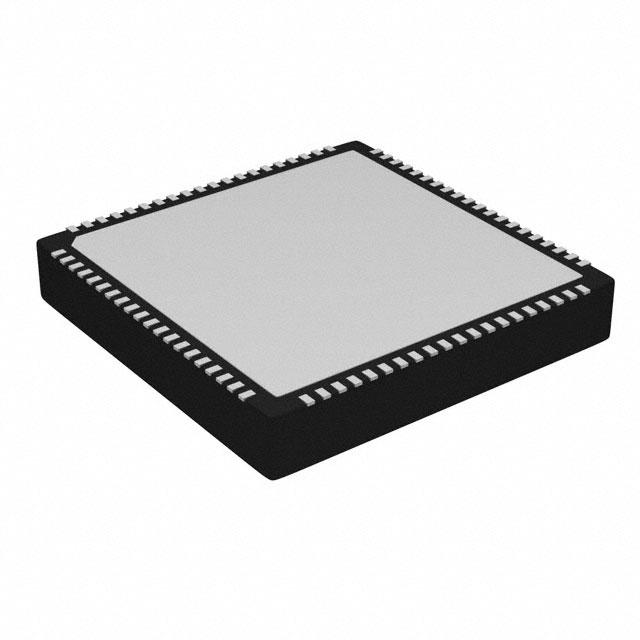

EFM32TG11B540F64GM80-B

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.8V 48MHz 32KB FLASH 64KB Brown-out Detect/Reset,DMA,I²S,LCD,POR,PWM,WDT 内部 67 1 1.8V 3.8V 48MHz CANbus,I2C,IrDA,LINbus,SPI,SmartCard,UART,USART 32bit ARM® Cortex®-M0+ QFN-80 贴片安装
供应商型号: SYE-EFM32TG11B540F64GM80-B
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 微控制器(MCU) EFM32TG11B540F64GM80-B

EFM32TG11B540F64GM80-B概述

    EFM32 Tiny Gecko Series 1 家族:高效能低功耗微控制器

    1. 产品简介


    EFM32 Tiny Gecko Series 1 是一系列高度节能的微控制器(MCU),具有先进的连接接口和丰富的模拟特性。该系列包括 EFM32TG11,其中包含一个强大的 32 位 ARM® Cortex®-M0+ 内核,并通过独特的加密硬件引擎支持 AES、ECC、SHA 和真随机数生成器(TRNG),提供了强大的安全保障。新功能还包括 CAN 总线控制器、高可靠的电容式触摸感应和 LESENSE/PCNT 增强功能,适用于智能能源计量。这些特性使得 EFM32TG11 微控制器特别适合任何电池供电的应用,以及其他需要高性能和低功耗消耗的系统。
    主要功能和应用领域:
    - 高性能 32 位处理器,最高可达 48 MHz
    - 超低能耗操作:37 μA/MHz(EM0 模式),1.30 μA(EM2 深度睡眠电流)
    - CAN 2.0 总线控制器
    - 低能耗模拟外设:ADC、DAC、运算放大器、比较器、段液晶显示屏
    - 硬件加密引擎支持 AES、ECC、SHA 和 TRNG
    - 可靠的电容式触摸感应
    - 智能能源计量
    - 工业和工厂自动化
    - 家庭自动化和安全
    - 初级可穿戴设备
    - 个人医疗设备
    - 物联网设备

    2. 技术参数


    以下为 EFM32TG11 的关键技术规格:
    | 参数 | 规格 |

    | 处理器 | ARM Cortex-M0+ @ 48 MHz |
    | 闪存程序内存 | 最高 128 KB |
    | RAM 数据内存 | 最高 32 KB |
    | 低功耗模式 | EM0 - Active
    EM1 - Sleep
    EM2 – Deep Sleep
    EM3 - Stop
    EM4H - Hibernate
    EM4S - Shutoff |
    | DC-DC 转换器 | 支持 |
    | 通用 I/O 引脚 | 最多 67 个 |
    | 包装 | QFN32、QFN64、QFN80、TQFP48、TQFP64、TQFP80 |
    | 温度范围 | -40°C 至 +85°C 或 -40°C 至 +125°C |

    3. 产品特点和优势


    EFM32TG11 在以下方面表现出显著的优势:
    - 高性能低功耗:凭借超低功耗的操作模式,非常适合电池供电的应用。
    - 多功能集成:集成了 CAN 总线控制器、低功耗模拟外设、电容式触摸感应等多种功能。
    - 安全性:内置硬件加密引擎,提供高级别的安全保护。
    - 灵活的能源管理系统:具备多种低功耗模式,有效延长电池寿命。
    - 易用性:体积小巧,兼容多种封装方式,便于集成到不同的设备中。

    4. 应用案例和使用建议


    EFM32TG11 在多个领域都有广泛的应用,例如智能家居、工业自动化、个人医疗设备等。在实际应用中,需要注意以下几点以优化性能:
    - 设计考虑:在设计系统时,确保电源管理部分合理配置,充分利用低功耗模式。
    - 安全措施:对关键数据进行加密处理,防止信息泄露。
    - 硬件集成:在选择外设时,需注意接口兼容性,确保系统稳定运行。

    5. 兼容性和支持


    EFM32TG11 与市面上常见的电子元器件和设备具有良好兼容性,能够无缝集成。厂商提供了全面的技术支持,包括软件开发工具、参考设计、详细的文档和技术论坛,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题:如何正确配置低功耗模式?
    解决办法:根据数据手册中的指南,设置合适的电压等级和时钟频率,选择适合的低功耗模式。
    - 问题:如何处理加密相关的问题?
    解决办法:详细阅读硬件加密引擎的相关文档,确保正确配置密钥和算法。

    7. 总结和推荐


    EFM32 Tiny Gecko Series 1 提供了卓越的低功耗特性和强大的安全保护功能,是电池供电设备的理想选择。其广泛的接口支持和灵活的配置选项,使其在多个应用领域中表现出色。因此,强烈推荐使用该产品。
    以上是对 EFM32 Tiny Gecko Series 1 家族的详细介绍,希望能够帮助您更好地了解和使用这一高性能低功耗微控制器。

EFM32TG11B540F64GM80-B参数

参数
最大工作供电电压 3.8V
EEPROM大小 -
I/O数量 67
速度 48MHz
内核数 1
RAM大小 32KB
数据总线宽度 32bit
电压-电源(Vcc/Vdd) 1.8V~3.8V
程序存储器大小 64KB
接口类型 CANbus,I2C,IrDA,LINbus,SPI,SmartCard,UART,USART
最大时钟频率 48MHz
最小工作供电电压 1.8V
外设 Brown-out Detect/Reset,DMA,I²S,LCD,POR,PWM,WDT
程序存储器类型 FLASH
核心处理器 ARM® Cortex®-M0+
数据转换器 -
振荡器类型 内部
通用封装 QFN-80
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

EFM32TG11B540F64GM80-B厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM32TG11B540F64GM80-B数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM32TG11B540F64GM80-B EFM32TG11B540F64GM80-B数据手册

EFM32TG11B540F64GM80-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
