首页  >  产品百科  >  EFM8BB31F32G-A-QSOP24

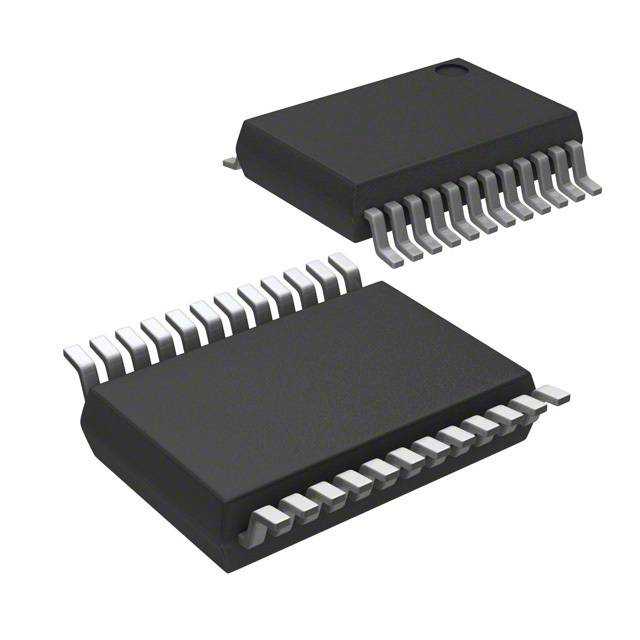

EFM8BB31F32G-A-QSOP24

产品分类: 微控制器(MCU)
产品描述: 2.2V~3.6V 50MHz 2.25KB FLASH 32KB 欠压检测/复位,POR,PWM,WDT 内部 21 2.2V 3.6V 50MHz I2C,SMBus,SPI,UART,USART A/D 13x12b、D/A 2x12b 8bit CIP-51 8051 SOP 贴片安装 8.65mm(长度)*3.9mm(宽度)
供应商型号: SYE-EFM8BB31F32G-A-QSOP24
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 微控制器(MCU) EFM8BB31F32G-A-QSOP24

EFM8BB31F32G-A-QSOP24概述

    EFM8BB3 数据手册概述

    1. 产品简介


    EFM8BB3 是Silicon Labs推出的Busy Bee家族的一部分,属于高性能的8位微控制器(MCU)。它集成了模拟和数字功能,以小封装提供全面的特性。该MCU主要用于通用应用领域,如消费电子、精密仪器、电源管理与控制、工业控制自动化以及智能传感器。

    2. 技术参数


    - CPU核心:8051内核,50MHz最大工作频率
    - 存储:最高64KB闪存,4352字节RAM
    - I/O端口:最多29个多功能I/O引脚
    - 模拟接口:12/10位模数转换器(ADC),内部温度传感器,2个12位数模转换器(DAC),2个低电流模拟比较器
    - 时钟源:内置49MHz和24.5MHz振荡器,精度分别为±1.5%和±2%
    - 数字接口:两个UART,最高可达3M波特率;SPI主/从模式,最高可达12Mbps;SMBus/I2C主/从模式,最高可达400kbps;I2C高速从模式,最高可达3.4Mbps
    - 计时器:6通道可编程计数器阵列(PCA),6个16位通用定时器,独立看门狗定时器
    - 电源:内部低压差稳压器,电源监控电路,复位电路,欠压检测器

    3. 产品特点和优势


    - 高效核心:具有高效能的8051内核,支持高达50MHz的工作频率
    - 集成度高:集成了多种模拟和数字接口,减少了外部组件需求
    - 灵活配置:多达29个多功能I/O引脚,可以根据需要配置为GPIO或专用功能
    - 节能模式:支持多种节能模式,从正常模式到休眠模式,帮助降低功耗

    4. 应用案例和使用建议


    - 消费电子:适用于手持设备和其他小型电子产品
    - 智能传感器:可集成到智能传感器系统中,用于环境监测
    - 电源管理:适合于需要高精度控制的应用场景,例如电池管理系统
    使用建议:在设计应用时,考虑系统的能耗和实时性能需求,合理配置不同模式下的电源管理策略。利用丰富的通信接口,确保数据传输的可靠性。

    5. 兼容性和支持


    - 兼容性:与其他标准通信协议兼容,易于集成到现有系统中
    - 支持服务:Silicon Labs提供全面的技术支持和文档资源,帮助用户快速上手并解决潜在问题

    6. 常见问题与解决方案


    - 问题1:如何进行程序的在线重编程?
    解决方案:通过C2接口支持在线重编程,可以在不拆卸芯片的情况下更新程序。

    - 问题2:系统处于低功耗模式时如何唤醒?
    解决方案:可以通过定时器、外部中断、SPI或I2C活动等多种方式唤醒系统。

    7. 总结和推荐


    EFM8BB3 是一款高度集成的8位MCU,具有广泛的多功能I/O端口、先进的模拟和数字特性,非常适合各种嵌入式应用。其强大的功能和灵活性使其在市场上具备很强的竞争优势。对于追求高性能且需要在紧凑空间内实现复杂功能的设计项目来说,EFM8BB3 是一个值得推荐的选择。

EFM8BB31F32G-A-QSOP24参数

参数
程序存储器类型 FLASH
程序存储器大小 32KB
EEPROM大小 -
速度 50MHz
I/O数量 21
接口类型 I2C,SMBus,SPI,UART,USART
最小工作供电电压 2.2V
数据总线宽度 8bit
核心处理器 CIP-51 8051
数据转换器 A/D 13x12b、D/A 2x12b
最大时钟频率 50MHz
RAM大小 2.25KB
外设 欠压检测/复位,POR,PWM,WDT
最大工作供电电压 3.6V
内核数 -
振荡器类型 内部
电压-电源(Vcc/Vdd) 2.2V~3.6V
长*宽*高 8.65mm(长度)*3.9mm(宽度)
通用封装 SOP
安装方式 贴片安装
零件状态 停产

EFM8BB31F32G-A-QSOP24厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM8BB31F32G-A-QSOP24数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM8BB31F32G-A-QSOP24 EFM8BB31F32G-A-QSOP24数据手册

EFM8BB31F32G-A-QSOP24封装设计

查看详情并下载
Symbol
Footprint
3D Model
