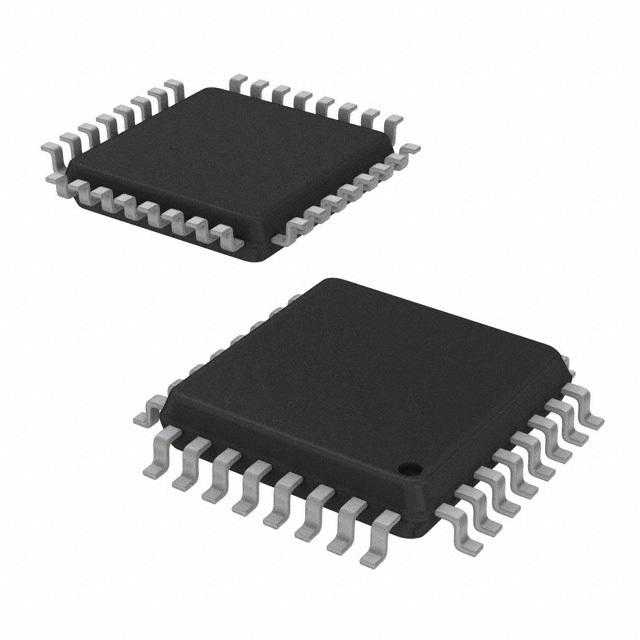

EFM8BB31F32G-A-QFP32

产品分类: 微控制器(MCU)
产品描述: 2.2V~3.6V 50MHz 2.25KB FLASH 32KB 欠压检测/复位,POR,PWM,WDT 内部 28 I2C,SMBus,SPI,UART,USART A/D 20x12b,D/A 2x12b 8bit CIP-51 8051 32QFP
供应商型号: SYE-EFM8BB31F32G-A-QFP32
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 微控制器(MCU) EFM8BB31F32G-A-QFP32

EFM8BB31F32G-A-QFP32概述

    EFM8BB3 Data Sheet: Comprehensive Overview

    1. 产品简介


    EFM8BB3 是 Silicon Labs 的 Busy Bee 系列 8 位微控制器(MCU)的一部分,专为广泛的通用应用程序设计。这些设备集成了先进的性能,包括 12 位 ADC、内部温度传感器以及最多两个 12 位 DAC,所有这些都封装在小型封装中。通过高效的流水线 8051 核心,最高运行频率可达 50 MHz,并具备多种通信接口和四个可配置逻辑单元,EFM8BB3 家族非常适合各种嵌入式应用。这些器件广泛应用于消费电子、精密仪器、电源管理和控制、工业控制与自动化以及智能传感器等领域。

    2. 技术参数


    - CPU 核心: 流水线 8051 核心,最大运行频率 50 MHz
    - 内存:
    - 最大 64 KB 的闪存(63 KB 用户可访问),在系统内编程可达到 512 字节扇区
    - 最大 4352 字节的 RAM
    - I/O 端口: 最多 29 个多功能 I/O 引脚
    - 时钟源:
    - 内部 49 MHz 振荡器,精度为 ±1.5%
    - 内部 24.5 MHz 振荡器,精度为 ±2%
    - 内部 80 kHz 低频振荡器
    - 模拟功能:
    - 12/10 位模数转换器(ADC)
    - 两个 12 位数模转换器(DAC)
    - 两个低电流模拟比较器
    - 内部温度传感器
    - 通信与数字外设:
    - 两个 UART,最高速度可达 3 Mbaud
    - SPI 主/从模式,最高速度可达 12 Mbps
    - SMBus/I2C 主/从模式,最高速度可达 400 kbps
    - I2C 高速从机模式,最高速度可达 3.4 Mbps
    - 计数器/定时器与 PWM:
    - 6 通道可编程计数阵列(PCA)支持 PWM、捕获/比较、频率输出模式
    - 六个 16 位通用定时器

    3. 产品特点和优势


    - 高性能:内置的 12 位 ADC 和两个 12 位 DAC 使其适用于多种高精度应用。
    - 多功能 I/O:多达 29 个多功能 I/O 引脚,支持数字和模拟功能。
    - 低功耗模式:提供多种低功耗模式,如正常模式、空闲模式、挂起模式、打盹模式和关机模式,灵活适应不同应用场景。
    - 宽温度范围:AEC-Q100 认证(待定),适用温度范围为 -40°C 到 +85°C。
    - 易于集成:内置多种通信接口和多个定时器,简化电路设计。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子: 用于家庭自动化系统,如智能插座、温控器等。
    - 工业控制与自动化: 在自动化生产线中作为控制核心,提高生产效率。
    - 智能传感器: 用于物联网(IoT)设备,采集和传输传感器数据。
    使用建议:
    - 根据实际应用需求选择合适的 I/O 引脚配置,合理分配硬件资源。
    - 为了延长电池寿命,在不活动时进入低功耗模式。
    - 利用内置的 ADC 和 DAC 进行精确的数据采集和处理。

    5. 兼容性和支持


    - 兼容性:
    - 与其他 Silicon Labs 产品兼容,便于扩展和升级。
    - 适用于多种外部时钟输入,提高了系统的灵活性。
    - 支持:
    - 厂商提供详细的文档和技术支持,包括固件更新和软件调试工具。
    - 丰富的开发工具和库函数,简化开发过程。

    6. 常见问题与解决方案


    - 问题:启动过程中出现复位。
    - 解决方案:检查电源电压是否稳定,确保系统时钟正常工作。
    - 问题:数据通信不稳定。
    - 解决方案:重新配置波特率设置,检查接线和接地情况。

    7. 总结和推荐


    综上所述,EFM8BB3 微控制器凭借其强大的功能、低功耗特性和广泛的应用场景,成为许多项目的理想选择。特别是对于需要高精度数据采集和处理的应用,EFM8BB3 的表现尤为出色。强烈推荐给那些需要高效且可靠的嵌入式系统解决方案的开发者和工程师。

EFM8BB31F32G-A-QFP32参数

参数
程序存储器大小 32KB
数据总线宽度 8bit
EEPROM大小 -
内核数 -
外设 欠压检测/复位,POR,PWM,WDT
数据转换器 A/D 20x12b,D/A 2x12b
核心处理器 CIP-51 8051
I/O数量 28
最小工作供电电压 -
振荡器类型 内部
电压-电源(Vcc/Vdd) 2.2V~3.6V
最大工作供电电压 -
接口类型 I2C,SMBus,SPI,UART,USART
程序存储器类型 FLASH
RAM大小 2.25KB
最大时钟频率 -
速度 50MHz
通用封装 32QFP
零件状态 停产

EFM8BB31F32G-A-QFP32厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM8BB31F32G-A-QFP32数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM8BB31F32G-A-QFP32 EFM8BB31F32G-A-QFP32数据手册

EFM8BB31F32G-A-QFP32封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.426 ¥ 11.9499
库存: 0
起订量: 210 增量: 250
交货地:
最小起订量为:1
合计: ¥ 0
