DEBUGADPTR1-USB

产品分类: 其他可编程器件
产品描述: 芯科 在线调试器和编程器, 8-bit USB Debug Adapter套件
供应商型号: 1186943
供应商: 海外现货
标准整包数: 1

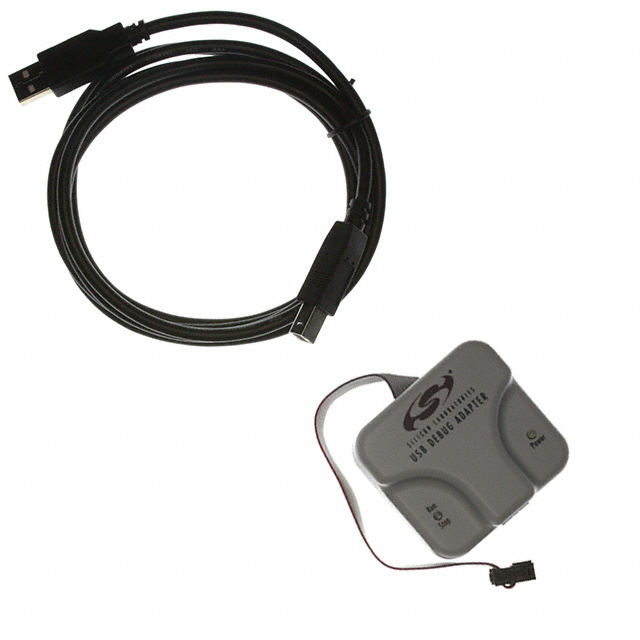

SILICON LABORATORIES 其他可编程器件 DEBUGADPTR1-USB

DEBUGADPTR1-USB概述

    8-Bit USB Debug Adapter:功能与优势详解

    1. 产品简介


    8-Bit USB Debug Adapter(UDA)是一种调试工具,主要用于连接个人计算机(PC)的USB端口与Silicon Labs的8位目标设备的在线调试/编程电路。该适配器通过一个10针扁平电缆连接到目标板上的调试接口。UDA为开发者提供了从开发到调试8位MCU的重要工具,使工程师能够高效、便捷地进行硬件开发和软件调试。

    2. 技术参数


    - 通信接口:支持JTAG和C2调试接口
    - 供电方式:由USB端口直接供电
    - 功率输出:最大可向目标系统提供100mA的电流
    - 逻辑电平检测:UDA会自动检测并设置通信电压电平,但第7针脚需要接强上拉电阻以确保稳定
    - 兼容性:支持32kHz以上的时钟信号
    - 引脚定义:见下表
    | 引脚编号 | 描述 | 详情 |
    |
    | 1 | 未连接
    | 2 | 地面 | 接地 |
    | 3 | 地面 | 接地 |
    | 4 | TCK / C2D | JTAG TCK 或 C2数据 |
    | 5 | TMS / C2CK | JTAG TMS 或 C2时钟引脚共享 |
    | 6 | TDO / C2D | JTAG TDO 或 C2数据引脚共享 |
    | 7 | TDI / C2CK | JTAG TDI 或 C2时钟信号 |
    | 8 | 未连接
    | 9 | 地面 | 接地 |
    | 10 | USB电源 | 来自UDA的5V电源 |

    3. 产品特点和优势


    - 多功能接口:同时支持JTAG和C2两种接口,方便多种场景下的调试需求。
    - 便捷供电:可通过USB接口直接供电,减少额外电源适配器的需求。
    - 自动逻辑电平检测:UDAs具备自动识别并调整逻辑电平的能力,简化硬件配置。
    - 高电流输出:可提供高达100mA的电流输出,满足多数目标设备的供电需求。

    4. 应用案例和使用建议


    - 调试流程:开发者首先通过IDE建立项目并配置USB Debug Adapter的相关选项。之后选择正确的调试接口,完成所有设置后即可连接至目标设备进行调试。
    - 使用建议:建议在连接或断开适配器前关闭目标设备电源,避免因操作不当导致设备损坏。

    5. 兼容性和支持


    UDA支持Silicon Labs系列的8位MCU,可以通过其官网下载最新的IDE软件和支持文档。Silicon Labs公司还提供了详细的文档、应用程序笔记以及社区论坛支持,帮助用户更好地理解和利用这款产品。

    6. 常见问题与解决方案


    - 问题:无法连接到目标设备。
    - 解决方案:确认已正确安装驱动程序,并且设置正确的连接选项;确保目标板和UDA已正确连接。
    - 问题:调试过程中出现错误代码。
    - 解决方案:检查是否有未连接的引脚或信号线,确保它们按照手册所示正确连接。

    7. 总结和推荐


    8-Bit USB Debug Adapter是一款设计精良、易于使用的调试工具,适用于各种8位MCU项目的开发。它支持多种调试接口,能为开发者带来极大的便利。对于从事相关工作的工程师而言,这是一款值得拥有的优秀产品。无论是对于初学者还是经验丰富的开发者来说,它都能显著提高开发效率和产品质量。强烈推荐给正在寻找高效调试工具的专业人士。

DEBUGADPTR1-USB参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
零件状态 在售
包装方式 散装

DEBUGADPTR1-USB厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

DEBUGADPTR1-USB数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 其他可编程器件 SILICON LABORATORIES DEBUGADPTR1-USB DEBUGADPTR1-USB数据手册

DEBUGADPTR1-USB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 489.1894
库存: 109
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 489.18
直接购买
