首页  >  产品百科  >  ZM5202AE-CME3R

ZM5202AE-CME3R

产品分类: 无线收发芯片
产品描述: 4dBm 41mA General ISM < 1GHz 32mA 3.6V 100Kbps SPI,UART,USB 103dBm 2.3V 贴片安装 14mm(长度)*13m(宽度)
供应商型号: ET-3387129
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 无线收发芯片 ZM5202AE-CME3R

ZM5202AE-CME3R概述

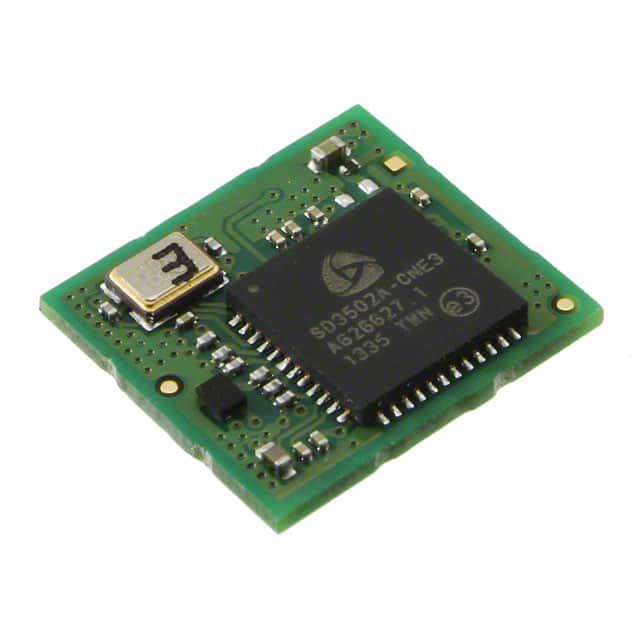

    全集成Z-Wave无线模块ZM5202

    产品简介


    Silicon Labs的ZM5202模块是一款低成本、全集成的Z-Wave模块,采用12.5mm x 13.6mm x 1.9mm的小型封装形式。它是一个理想的家居控制解决方案,适用于门禁控制、家用电器控制、AV控制、楼宇自动化、能源管理、照明、安全系统和传感器网络等领域,这些应用是“物联网”(IoT)的关键组成部分。

    技术参数


    - CPU: 基于优化的8051内核,最高时钟频率为32MHz。
    - 存储器: 内置128kB Flash存储器和16kB SRAM。
    - 接口: 支持UART(最高可达230.4kbps),SPI(最高可达8MHz)。
    - 外围设备: 包括两个中断输入,四通道12/8位轨对轨ADC,PWM输出,10个通用IO端口,硬件AES-128安全引擎。
    - 电源管理: 支持供电电压范围2.3V至3.6V,TX模式电流典型值36mA@0dBm,RX模式电流典型值32mA,正常模式电流典型值15mA,睡眠模式电流典型值1μA,唤醒定时器电流典型值700nA。
    - 无线收发器: 接收灵敏度典型值-103dBm@9.6kbps,发射功率典型值+4dBm,支持Z-Wave的9.6kbps、40kbps、100kbps数据率,支持子1GHz频段(865.2 MHz至926.3 MHz),支持多通道频率跳跃和先听后说机制。

    产品特点和优势


    - 全集成设计: 模块集成了所有必需的被动元件,包括晶体振荡器和SAW滤波器,提供完整的Z-Wave系统。
    - 低功耗: 拥有多种低功耗模式,有效延长电池寿命。
    - 高可靠性: 采用了自动重传、碰撞避免机制、帧确认、CRC校验、频率跳变、全网状路由等专利Z-Wave协议,确保高度可靠和稳定的无线通信。
    - 高性能: 高达128kB Flash存储器和16kB SRAM,适合复杂OEM应用及Z-Wave协议栈。

    应用案例和使用建议


    ZM5202广泛应用于智能家居、工业自动化等领域。例如,在家庭自动化系统中,它可以作为无线控制节点,通过Z-Wave网络实现远程控制各种智能家电。
    使用建议:
    1. 在选择天线时,确保其阻抗匹配为50Ω,以保证最佳的射频性能。
    2. 由于模块体积小巧,设计时应考虑散热问题,特别是在持续高负载操作下。

    兼容性和支持


    ZM5202模块与ZM3102和ZM4102模块具有相同的引脚和垫布局,使其可以轻松替换。厂商提供了详尽的技术文档和客户支持服务,包括硬件设计指南和软件开发工具包。

    常见问题与解决方案


    - Q: 如何处理电池监测中断?
    A: 可以通过设置VIN=VBG和VREF+=VDD来实现电池监测,触发中断。

    - Q: 在高温环境下,如何确保频率精度?
    A: 使用温度和老化校正的内部32MHz晶振(XTAL),频率精度可保证在±15ppm范围内。

    总结和推荐


    ZM5202模块凭借其强大的处理器、丰富的外设接口和先进的加密技术,在Z-Wave领域表现出色。其低功耗、高可靠性和易用性使其成为智能家居、工业自动化等领域的理想选择。强烈推荐使用该模块进行Z-Wave产品的开发。
    综上所述,ZM5202不仅具备了优秀的技术参数和功能,还拥有丰富的应用场景和完善的生态系统支持,是一款值得推荐的产品。

ZM5202AE-CME3R参数

参数
最大工作供电电压 3.6V
接收机数量 -
最大数据速率 100Kbps
传输电流 41mA
最大工作频率 -
典型供电电流 -
最小工作频率 -
模块/芯片分类 -
接口类型 SPI,UART,USB
射频系列/标准 General ISM < 1GHz
典型灵敏度 103dBm
发送机数量 -
最小工作供电电压 2.3V
调制方式 -
接收电流 32mA
支持协议 -
典型输出功率 4dBm
长*宽*高 14mm(长度)*13m(宽度)
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

ZM5202AE-CME3R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

ZM5202AE-CME3R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES ZM5202AE-CME3R ZM5202AE-CME3R数据手册

ZM5202AE-CME3R封装设计

查看详情并下载
Symbol
Footprint
3D Model
