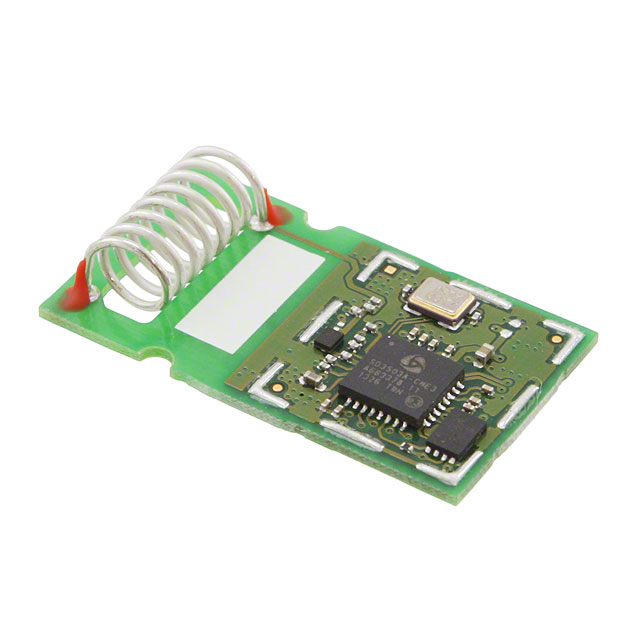

ZM5304AU-CME3

产品分类: 无线收发芯片
产品描述: 4dBm 36mA General ISM < 1GHz 33mA 3.6V 100Kbps SPI,UART,USB 103dBm 2.3V 贴片安装
供应商型号: SYE-ZM5304AU-CME3
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 无线收发芯片 ZM5304AU-CME3

ZM5304AU-CME3概述

    # 500 系列 Z-Wave 芯片校准指南

    产品简介


    基本介绍
    本文档提供了 Z-Wave 500 系列芯片及其模块的强制性晶体管校准和传输(TX)校准的技术指导。这些芯片主要应用于智能家居和物联网(IoT)领域,用于构建无线通信网络,具有高精度频率调制和稳定的信号传输能力。常见的模块类型包括 ZM5101、ZM5202 和 ZM5304,以及芯片型号 SD35XX 和 ZW05XX。
    主要功能
    - 晶体校准:用于调整发射和接收频率的误差最小化。
    - TX校准:用于优化调制期间的频率分离。

    应用领域
    - 智能家居设备
    - 环境监测传感器
    - 安防系统
    - 工业自动化控制

    技术参数


    以下为 500 系列 Z-Wave 芯片的关键技术参数:
    | 参数 | 描述 |

    | 频率范围 | 868 MHz, 915 MHz, 2.4 GHz |
    | 输出功率 | +19 dBm |
    | 接收灵敏度 | -94 dBm @ 9.6 kbps |
    | 数据速率 | 9.6 kbps 至 100 kbps |
    | 工作电压 | 1.9V - 3.6V |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    独特功能
    - 支持多频段操作,适用于全球不同地区的通信需求。
    - 内置数字控制振荡器(DCO),可实现精确的频率调制。
    - 提供高灵敏度接收器,适合远距离通信应用。
    优势分析
    - 提升了无线通信的稳定性和可靠性。
    - 降低功耗,延长设备电池寿命。
    - 易于集成到现有系统中,减少开发时间和成本。

    应用案例和使用建议


    实际应用场景
    - 智能家居:通过 Z-Wave 协议连接的温湿度传感器、门锁、照明系统等设备,实时监控家庭环境并提供智能化控制。
    - 工业监控:部署分布式传感器网络,采集生产线上温度、压力等关键指标数据。
    使用建议
    - 在安装前确保所有组件已正确连接且供电正常。
    - 根据实际应用需求选择合适的校准模式(SPI 或 UART)。
    - 定期检查校准结果,必要时重新校准以保持最佳性能。

    兼容性和支持


    兼容性
    - 与标准 Z-Wave 协议完全兼容,能够无缝接入现有的智能家居生态系统。
    - 支持多种开发工具链和编程接口,便于开发者快速上手。
    厂商支持
    Silicon Labs 提供全面的技术支持和服务,包括在线文档库、开发者社区论坛以及专业客服团队,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块无法启动 | 检查电源连接是否牢固,重启设备 |
    | 校准失败 | 确认校准硬件配置正确,并重复校准步骤 |
    | 接收到的数据异常 | 检查天线连接是否完好,调整天线方向 |

    总结和推荐


    综合评估
    500 系列 Z-Wave 芯片凭借其卓越的性能表现,在智能家居和物联网领域展现出了强大的竞争力。无论是从技术参数还是应用适配性来看,它都是当前市场上理想的无线通信解决方案之一。
    推荐意见
    对于需要构建高性能无线网络的应用场景,强烈推荐使用 Silicon Labs 提供的 500 系列 Z-Wave 芯片。它不仅能够满足严格的技术要求,还能显著提升整个系统的稳定性和用户体验。

ZM5304AU-CME3参数

参数
最大工作供电电压 3.6V
接收电流 33mA
射频系列/标准 General ISM < 1GHz
最小工作频率 -
模块/芯片分类 -
接收机数量 -
接口类型 SPI,UART,USB
最大数据速率 100Kbps
最大工作频率 -
典型输出功率 4dBm
典型供电电流 -
调制方式 -
发送机数量 -
传输电流 36mA
支持协议 -
典型灵敏度 103dBm
最小工作供电电压 2.3V
安装方式 贴片安装
零件状态 停产
包装方式 托盘

ZM5304AU-CME3厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

ZM5304AU-CME3数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES ZM5304AU-CME3 ZM5304AU-CME3数据手册

ZM5304AU-CME3封装设计

查看详情并下载
Symbol
Footprint
3D Model
