BGM121N256V2R

产品分类: 蓝牙芯片
产品描述: 90dBm 200m 2.4GHz 3.8V 2.4835GHz 1Mbps I²C,I²S,SPI,UART 1.85V 贴片安装 6.5mm*6.5mm*1.4mm
供应商型号: FL-BGM121N256V2R
供应商: 海外现货
标准整包数: 1

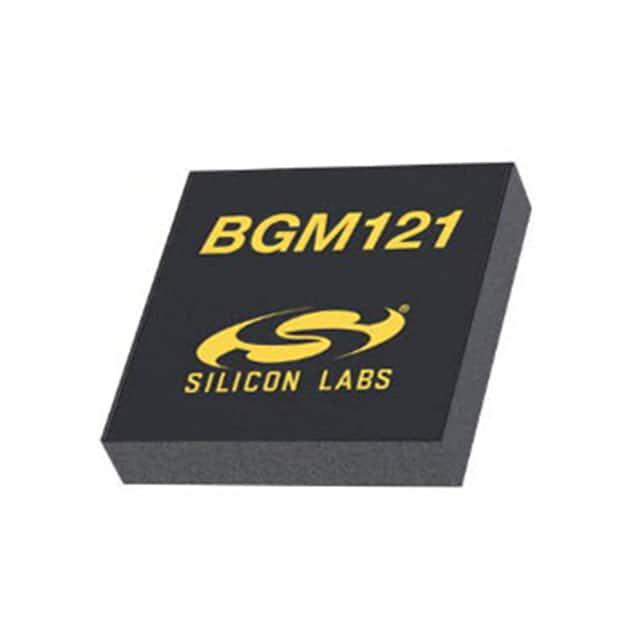

SILICON LABORATORIES 蓝牙芯片 BGM121N256V2R

BGM121N256V2R概述

    BGM121/BGM123 Blue Gecko Bluetooth SiP 模块技术手册解析

    1. 产品简介


    BGM121/BGM123 Blue Gecko Bluetooth SiP 模块是专为要求极致小巧尺寸、可靠的高性能射频、低功耗消耗及简易应用程序开发的应用场景设计的产品。此模块的尺寸仅为6.5 x 6.5 x 1.4 mm,适合应用于尺寸受限的场合。模块集成了高灵敏度的内置天线,仅需少量的PCB、塑料和金属屏蔽即可正常工作。所需总PCB面积仅为51 mm²。BGM121/BGM123还具备蓝牙、CE、部分FCC、ISED Canada和日本认证。此外,该模块内置了蓝牙4.2协议栈,并能够运行用户端应用程序,或作为网络协处理器通过主机接口进行通信。典型应用包括可穿戴设备、物联网终端设备和网关、健康体育设备、工业自动化、智能家居、智能手机配件、信标等。

    2. 技术参数


    - 蓝牙版本:蓝牙4.2低功耗标准
    - 集成天线或RF引脚
    - 发射功率:最高+8 dBm
    - 接收灵敏度:-90 dBm
    - 覆盖范围:高达200米
    - 处理器核心:32位ARM Cortex-M4核心,时钟频率38.4 MHz
    - 内存:256 kB闪存,32 kB RAM
    - 安全特性:自主硬件加密加速器和随机数生成器
    - 电源管理:集成DC-DC转换器
    - 工作电压:1.85 V 至 3.8 V(单电源供电)
    - 工作温度范围:-40°C 至 +85°C

    3. 产品特点和优势


    BGM121/BGM123模块的独特功能在于其卓越的低功耗管理和强大的处理能力。它具备蓝牙4.2协议栈,支持广泛的应用场景,包括物联网设备、可穿戴设备和智能家电等。凭借其超小尺寸、高集成度和多功能特性,该模块在众多领域展现了极高的竞争力。例如,在可穿戴设备中,它可以实现高效的数据传输和低功耗运行;在智能家居中,它可以实现设备间的无缝连接和远程控制。

    4. 应用案例和使用建议


    - 可穿戴设备:如智能手表和健身追踪器。使用建议包括确保正确的天线布局以获得最佳的信号传输效果。
    - 物联网终端设备和网关:例如智能家居网关和传感器节点。建议使用集成天线以减少外部天线带来的成本和复杂性。
    - 信标:在商场、机场等人流密集的地方用于导航和广告推送。建议在部署前进行信号覆盖测试,确保信号强度足够。

    5. 兼容性和支持


    BGM121/BGM123模块与其他无线模块和设备具有良好的兼容性。制造商提供了全面的技术文档和开发工具,包括详细的开发指南、API参考手册以及多种编程示例,方便开发者快速上手。此外,Silicon Labs还提供了专业的技术支持和维护服务,帮助用户解决在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题:模块无法正常启动。
    - 解决办法:检查电源电压是否符合规定范围,确保接线正确无误。
    - 问题:蓝牙连接不稳定。
    - 解决办法:尝试调整天线布局,使用内置天线或优化外部天线位置,避免干扰源。
    - 问题:电池寿命短。
    - 解决办法:关闭不必要的外设,优化软件代码以降低能耗。

    7. 总结和推荐


    BGM121/BGM123 Blue Gecko Bluetooth SiP 模块是一款高度集成且性能出色的蓝牙模块,适用于多种应用场景。其紧凑的设计、强大的处理能力和低功耗的特点使其在市场上具有较高的竞争力。对于需要在小型设备中实现高效无线通信的项目,这款模块是一个理想的选择。因此,我们强烈推荐这一产品给希望提高设备连接性和灵活性的开发人员。

BGM121N256V2R参数

参数
最大数据速率 1Mbps
支持协议 -
最小工作频率 2.4GHz
接口类型 I²C,I²S,SPI,UART
范围 200m
最大工作频率 2.4835GHz
ISM带宽 -
典型灵敏度 90dBm
最小工作供电电压 1.85V
最大工作供电电压 3.8V
长*宽*高 6.5mm*6.5mm*1.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BGM121N256V2R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

BGM121N256V2R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 蓝牙芯片 SILICON LABORATORIES BGM121N256V2R BGM121N256V2R数据手册

BGM121N256V2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.3779 ¥ 45.5505
库存: 2000
起订量: 111 增量: 1
交货地:
最小起订量为:1
合计: ¥ 45.55
