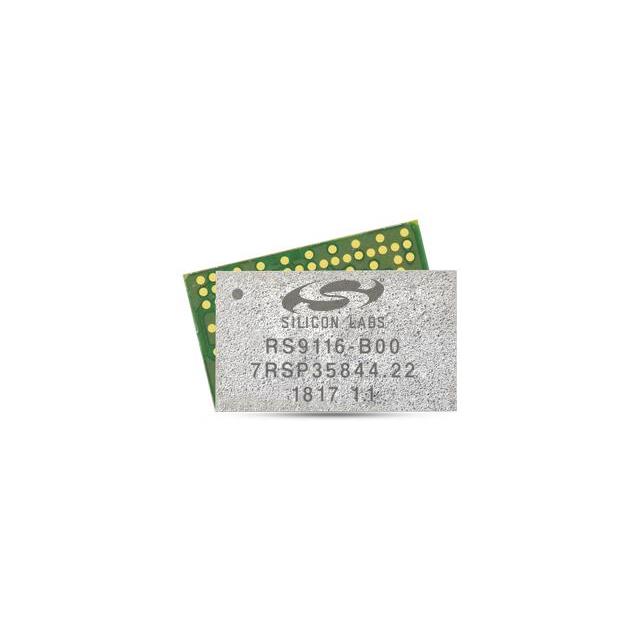

RS9116W-SB00-B00-B2A

产品分类: 其他射频器件
产品描述: 2.402GHz 2.48GHz LGA
供应商型号: SYE-RS9116W-SB00-B00-B2A
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 其他射频器件 RS9116W-SB00-B00-B2A

RS9116W-SB00-B00-B2A概述

    # RS9116 CC1 模块:高性能无线连接解决方案

    产品简介


    Silicon Labs 的 RS9116 CC1 模块是一款集成化、多协议的无线连接模块,支持 802.11 a/b/g/n(双频段:2.4 GHz 和 5 GHz)以及蓝牙 5.0(双模)。作为一款面向物联网和智能设备市场的高效无线通信解决方案,RS9116 可广泛应用于智能家居、消费电子、工业自动化等领域。凭借卓越的吞吐量和扩展范围,RS9116 模块为用户提供强大的无线连接能力,同时通过嵌入式和主机模式满足不同的开发需求。

    技术参数


    以下是 RS9116 CC1 模块的关键技术规格:
    无线性能
    - Wi-Fi
    - 标准:IEEE 802.11 a/b/g/n
    - 频段:2.4 GHz(最大输出功率 +18 dBm)、5 GHz(最大输出功率 +13.5 dBm)
    - 接收灵敏度:2.4 GHz -96 dBm,5 GHz -89 dBm
    - 数据速率:802.11 b:11 Mbps;802.11 g/a:54 Mbps;802.11 n:MCS0-MCS7
    - 工作频率范围:2412 MHz - 2484 MHz、4.9 GHz - 5.975 GHz
    - 蓝牙
    - 标准:蓝牙 5.0
    - 输出功率:最高 +16 dBm
    - 接收灵敏度:LE:-92 dBm,LR 125 Kbps:-102 dBm
    - 数据速率:125 Kbps、500 Kbps、1 Mbps、2 Mbps、3 Mbps
    - 工作频率范围:2.402 GHz - 2.480 GHz
    功耗
    - 待机电流:Wi-Fi 站点关联模式下为 102 µA(1 秒间隔)
    - 深度休眠电流:< 1 µA
    - 主机接口功耗:SDIO 2.0 和 USB HS 最高支持 50 Mbps
    其他
    - 封装尺寸:15 × 15.7 × 2.3 mm
    - 工作温度范围:-40°C 至 +85°C
    - 供电电压范围:3.0 V 至 3.63 V

    产品特点和优势


    RS9116 CC1 模块以其多功能性和高效性脱颖而出,具体特点如下:
    1. 高吞吐量:支持高达 54 Mbps 的传输速率,满足多种高速通信需求。
    2. 低功耗设计:深度休眠电流低至 1 µA,显著延长设备电池寿命。
    3. 并发模式支持:支持同时运行 Wi-Fi 和蓝牙 5.0,适合复杂应用场景。
    4. 安全性:内置硬件加密引擎,支持 WPA2/WPA3 和企业级安全标准。
    5. 灵活性:提供嵌入式模式和主机模式,适应不同的软件架构需求。

    应用案例和使用建议


    RS9116 CC1 模块可广泛应用于智能家居、智能穿戴设备及工业物联网等领域。以下是典型应用场景和使用建议:
    - 智能家居:配合智能门锁、传感器和安防摄像头使用时,建议合理布置模块以优化信号覆盖。
    - 智能穿戴:对于体积受限的设备,可以考虑采用集成 u.FL 连接器的模块,提升设计灵活性。
    - 工业应用:结合远程监测传感器使用时,建议将模块放置在靠近天线的位置,避免干扰影响性能。

    兼容性和支持


    RS9116 CC1 模块兼容主流操作系统和硬件平台,支持 UART、SPI、SDIO 和 USB CDC 等接口。此外,Silicon Labs 提供全面的技术支持,包括固件更新、文档资源和测试工具,确保用户快速上手并稳定运行。

    常见问题与解决方案


    以下列举一些用户可能遇到的问题及其解决方案:
    - Q: 模块无法正常启动
    A: 确保供电电压和复位序列正确。参考用户手册中的硬件复位指南进行排查。
    - Q: 接收灵敏度不足
    A: 检查天线安装是否符合规范,并重新校准射频链路。

    总结和推荐


    RS9116 CC1 模块是一款高度集成、性能优越的无线连接解决方案,尤其适合对功耗敏感且需要高可靠性的物联网设备。无论是开发智能家居、可穿戴设备还是工业应用,其优秀的技术支持和广泛的适用性都使其成为理想选择。推荐在对无线连接要求较高的项目中使用该模块。
    最终结论:强烈推荐。

RS9116W-SB00-B00-B2A参数

参数
最大工作频率 2.48GHz
最小工作频率 2.402GHz
最大工作供电电压 -
最小工作供电电压 -
通用封装 LGA
包装方式 托盘

RS9116W-SB00-B00-B2A厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

RS9116W-SB00-B00-B2A数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 其他射频器件 SILICON LABORATORIES RS9116W-SB00-B00-B2A RS9116W-SB00-B00-B2A数据手册

RS9116W-SB00-B00-B2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
