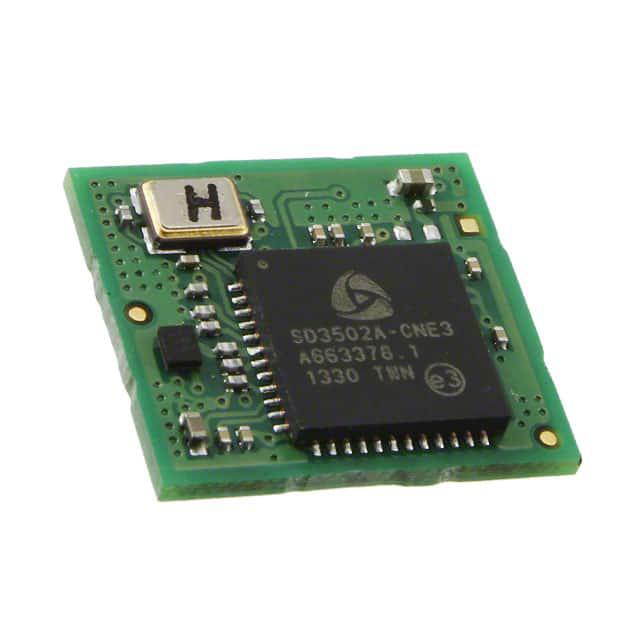

ZM5202AH-CME3R

产品分类: 无线收发芯片
产品描述: 4dBm 41mA General ISM < 1GHz 32mA 3.6V 100Kbps SPI,UART,USB 103dBm 2.3V 贴片安装
供应商型号: 703-1073-2-ND
供应商: Digi-Key
标准整包数: 1000
SILICON LABORATORIES 无线收发芯片 ZM5202AH-CME3R

ZM5202AH-CME3R概述

    ZM5202 全集成 Z-Wave 无线模块技术手册

    1. 产品简介


    ZM5202 模块是一款来自 Silicon Labs 的全集成 Z-Wave 无线模块。该模块体积小巧,尺寸仅为 12.5mm x 13.6mm x 1.9mm,且成本较低,非常适合用于智能家居控制应用,如门禁控制、家用电器控制、音视频控制、楼宇自动化、能源管理、照明控制、安防系统及传感器网络等。“物联网”中的多种应用场景均能受益于这一模块。

    2. 技术参数


    - CPU: 基于 8051 CPU 核心,运行频率为 32MHz。
    - 内存: 128kB 的闪存(Flash),16kB 的静态随机存取存储器(SRAM)。
    - 通信接口: 支持 UART 最高传输速度为 230.4kbps,SPI 最高传输速度为 8MHz。
    - 模拟转换器: 4 通道 12/8 位的轨到轨模数转换器(ADC),具备电压参考选择功能。
    - 电源要求: 供电电压范围为 2.3V 到 3.6V。
    - 功耗: 正常模式下典型电流消耗为 15mA;睡眠模式下典型电流消耗为 1μA。
    - 无线电传输: 接收灵敏度可达 -103dBm(9.6kbps),最大传输功率为 +4dBm,支持多种 Z-Wave 频率(865.2MHz 至 926.3MHz)。
    - 认证: 满足 ACMA: AS/NZS 4268,CE: EN 300 220/489,FCC: CFR 47 Part 15,IC: RSS-GEN/210 和 MIC: ARIB STD-T108 等多项标准。

    3. 产品特点和优势


    - 完全集成: 包含所有必要的被动组件,如晶体和声表面波滤波器,提供完整的 Z-Wave 系统。
    - 高可靠性和鲁棒性: 采用专利的 Z-Wave 协议,支持自动重传、碰撞避免机制、帧确认、帧校验码、频率灵活性和全网状路由。
    - 高安全性: 内置硬件 AES-128 安全引擎,确保数据加密和解密速率高达 1 字节/1.5 微秒。
    - 低功耗: 适合电池供电应用,睡眠模式下的电流消耗仅为 1μA。

    4. 应用案例和使用建议


    ZM5202 模块适用于多种智能家居控制场景。例如,在安防系统中,它可以实现对门窗的远程监控和报警;在照明系统中,它可以通过调光控制来节省能源。为了获得最佳性能,建议在设计电路时注意电源稳定性和良好的接地。同时,根据实际需求选择合适的天线匹配方案,以提高通信可靠性。

    5. 兼容性和支持


    ZM5202 模块与现有的 ZM3102 和 ZM4102 模块具有相同的脚位和焊盘,便于现有系统的升级和替换。制造商提供了详细的技术文档和支持服务,确保用户可以顺利进行模块的编程和调试。

    6. 常见问题与解决方案


    - 问题: 在编程过程中出现错误提示。
    - 解决方案: 确保外部控制信号正确配置,复位引脚及 SPI 口设置无误。
    - 问题: 模块无法正常启动。
    - 解决方案: 检查电源电压是否在规定的范围内,同时检查电路板上的焊接质量。
    - 问题: 数据传输不稳定。
    - 解决方案: 调整天线匹配电路,优化电源去耦电容布局。

    7. 总结和推荐


    总体来看,ZM5202 模块凭借其高集成度、高性能和低成本的优势,在智能家居控制领域有着广泛的应用前景。对于需要构建 Z-Wave 无线网络的开发者来说,这是一个极具吸引力的选择。强烈推荐使用此模块进行产品开发,尤其是在需要考虑低功耗和高可靠性的场合。

ZM5202AH-CME3R参数

参数
接收电流 32mA
最小工作频率 -
支持协议 -
接口类型 SPI,UART,USB
典型灵敏度 103dBm
接收机数量 -
典型供电电流 -
最大工作频率 -
最小工作供电电压 2.3V
最大工作供电电压 3.6V
典型输出功率 4dBm
模块/芯片分类 -
最大数据速率 100Kbps
传输电流 41mA
发送机数量 -
调制方式 -
射频系列/标准 General ISM < 1GHz
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
