BGM13P22F512GE-V2R

产品分类: 蓝牙芯片
产品描述: 94.8dBm 2.4GHz 3.8V 2.4835GHz 2Mbps I²C,I²S,SPI,UART 1.8V 贴片安装 15mm*12.9mm*2.2mm
供应商型号: 336-5802-2-ND
供应商: Digi-Key
标准整包数: 1000
SILICON LABORATORIES 蓝牙芯片 BGM13P22F512GE-V2R

BGM13P22F512GE-V2R概述

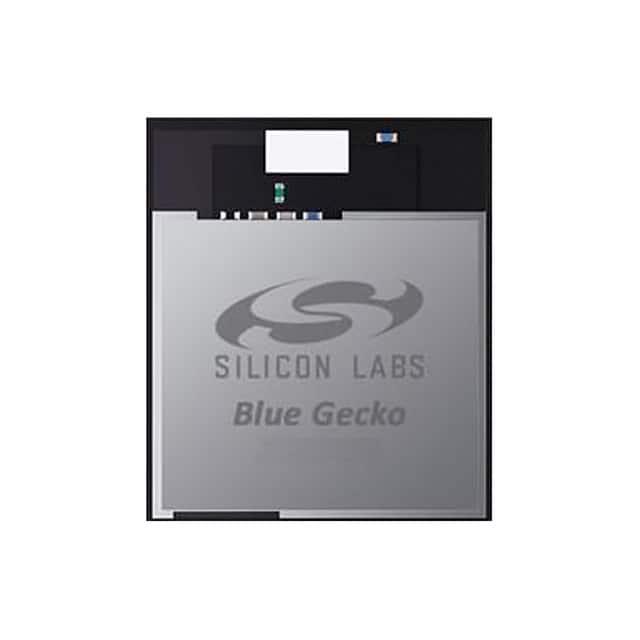

    BGM13P Blue Gecko Bluetooth® Module

    1. 产品简介


    BGM13P Blue Gecko Bluetooth®模块是Silicon Labs推出的首款适用于蓝牙5.0低功耗连接的PCB模块解决方案。此模块设计旨在满足蓝牙Mesh网络内存需求,内置高达512kB闪存和64kB RAM。基于Silicon Labs的EFR32BG13 Blue Gecko SoC,BGM13P提供了稳健的射频性能、低功耗、丰富的MCU外设,并具备针对各种区域和国家的认证测试证书,采用小型封装形式。此外,BGM13P还提供了经认证的软件堆栈和强大的工具,可简化开发过程,加速产品上市时间。
    应用领域:
    - 物联网终端设备和网关
    - 健康、运动和健康监测设备
    - 工业、家庭和楼宇自动化
    - 定位信标
    - 智能手机、平板电脑和PC配件

    2. 技术参数


    - 协议支持:蓝牙5.0低功耗(LE),蓝牙Mesh
    - 无线系统芯片:2.4GHz无线电
    - 发射功率:最高可达+19 dBm
    - 接收灵敏度:在1 Mbps时为-94.8 dBm
    - 处理器:32位ARM® Cortex®-M4核心,运行频率38.4 MHz
    - 存储器:512 kB闪存,64 kB RAM
    - 硬件加密加速器:自主式硬件加密加速器,支持AES 128/256,SHA-1,SHA-2 (SHA-224 和 SHA-256),ECC
    - GPIO数量:25个
    - 外形尺寸:12.9 mm x 15.0 mm x 2.2 mm

    3. 产品特点和优势


    - 蓝牙5.0低功耗兼容:完全符合蓝牙5.0低功耗标准
    - 适合蓝牙Mesh网络:支持蓝牙Mesh网络,确保大规模部署的可靠性
    - 两种天线选项:自带天线或U.FL接口外接天线
    - 卓越的射频性能:高达+19 dBm的TX功率,极高的接收灵敏度
    - 多功能外设:25个GPIO引脚,丰富的MCU外设,包括ADC、DAC、运算放大器等

    4. 应用案例和使用建议


    - 物联网设备:适用于各类物联网终端设备和网关,确保低功耗、高效的数据传输和处理能力
    - 智能家居:作为智能家居设备的一部分,如温控器、照明控制等,通过蓝牙Mesh网络实现稳定可靠的通信
    - 健康监测设备:配合蓝牙5.0和Mesh网络,实现远程监控和数据上传
    使用建议:
    - 在设计PCB时,遵循模块的布局指南,确保天线效率最大化
    - 利用外部扩展接口(如U.FL)来实现更好的射频性能
    - 结合Silicon Labs的软件工具包,加速开发进程

    5. 兼容性和支持


    - 兼容性:广泛支持互联网安全协议,包括真随机数生成器(TRNG)和硬件加密加速器
    - 软件支持:提供全面的软件堆栈和调试工具,确保便捷开发
    - 认证:支持FCC、CE、IC/ISEDC、MIC/Telec等国际和地区认证

    6. 常见问题与解决方案


    - 问题:模块无法正常启动
    - 解决方案:检查电源供应是否正确配置,确保所有引脚均已连接
    - 问题:射频性能不稳定
    - 解决方案:根据6.2节关于塑料和金属材料影响的建议进行调整

    7. 总结和推荐


    总结:BGM13P Blue Gecko Bluetooth®模块是一款高度集成的蓝牙5.0低功耗模块,具有卓越的射频性能、丰富的外设和支持蓝牙Mesh网络的能力。它非常适合需要高效数据传输和低功耗设计的应用场景。
    推荐:强烈推荐使用BGM13P Blue Gecko Bluetooth®模块,无论是开发物联网设备还是智能家居系统,其优秀的性能和广泛的兼容性都将为您带来显著的优势。

BGM13P22F512GE-V2R参数

参数
范围 -
ISM带宽 -
最小工作频率 2.4GHz
最大工作频率 2.4835GHz
最大工作供电电压 3.8V
接口类型 I²C,I²S,SPI,UART
最小工作供电电压 1.8V
支持协议 -
典型灵敏度 94.8dBm
最大数据速率 2Mbps
长*宽*高 15mm*12.9mm*2.2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BGM13P22F512GE-V2R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

BGM13P22F512GE-V2R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 蓝牙芯片 SILICON LABORATORIES BGM13P22F512GE-V2R BGM13P22F512GE-V2R数据手册

BGM13P22F512GE-V2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
