ZM5304AE-CME3R

产品分类: 无线收发芯片
产品描述: 4dBm 36mA General ISM < 1GHz 33mA 3.6V 100Kbps SPI,UART,USB 103dBm 2.3V 贴片安装 27mm*15.2mm*5.5mm
供应商型号: SYE-ZM5304AE-CME3R
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 无线收发芯片 ZM5304AE-CME3R

ZM5304AE-CME3R概述

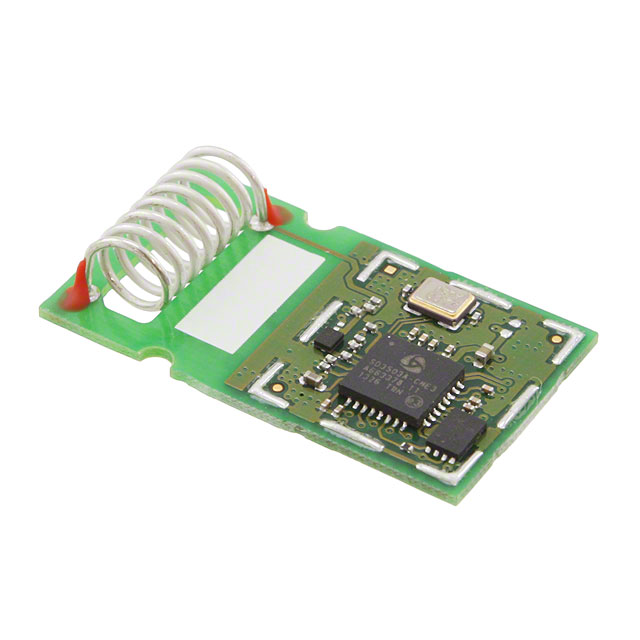

    # ZM5304 Z-Wave® Serial Interface Module with Antenna 技术手册解析

    产品简介


    产品类型与功能
    ZM5304 是一款集成了 Z-Wave 模块和内置天线的串行接口模块,专为简化无线通信设计而打造。它通过提供 Z-Wave 串行 API 接口,支持 UART 和 USB 连接,能够轻松集成到各种消费电子设备中,如电视(TV)、机顶盒(Set-top Box)和网关(Gateway)。ZM5304 模块将射频设计的复杂性从产品开发中移除,显著缩短了上市时间,非常适合快速开发 Z-Wave 网络的产品。
    应用领域
    ZM5304 模块适用于多种智能家居及物联网设备,例如:
    - 家庭控制设备(Home Control)
    - 数字家庭娱乐设备(Consumer Electronics)
    - 音视频网络设备(AV Networks)
    - 商业系统(Commercial Systems)

    技术参数


    以下是 ZM5304 的关键技术规格:
    | 参数 | 值 |

    | 工作频率范围 | 868/908/921 MHz |
    | 数据速率 | 9.6/40/100 kbps |
    | 输入电压范围 | 2.3-3.6 V |
    | 睡眠电流 | 2 µA |
    | PCB 尺寸 | 27mm x 15.2mm x 5.5mm |
    | 接口方式 | UART、USB |
    | 支持的安全引擎 | 硬件 AES 128 |

    产品特点和优势


    易于集成
    ZM5304 提供了完整的硬件和软件解决方案,无需额外的射频设计工作即可直接投入使用。模块自带 FCC 模块认证并通过了 CE 预扫描,大幅降低了硬件整合和审批的难度。
    硬件辅助的频率切换能力
    该模块具备硬件辅助频率切换功能,可动态避开干扰严重的信道,且不会对通信或软件造成额外负担,确保了稳定可靠的通信质量。
    回溯兼容性
    ZM5304 继承了 Z-Wave 十年的回溯兼容性传统,使得不同代际的 Z-Wave 设备可以在同一网络中共存并无缝通信。

    应用案例和使用建议


    实际应用案例
    ZM5304 被广泛应用于电视、机顶盒以及智能家居网关等场景中。这些设备通常需要高可靠性和低功耗的无线通信解决方案,而 ZM5304 的性能完全满足这些需求。
    使用建议
    为了最大化 ZM5304 的性能,建议:
    1. 在设备的设计阶段充分考虑天线布局以优化信号接收。
    2. 利用其频率切换功能规避潜在的电磁干扰问题。
    3. 保持模块供电电压在推荐范围内以维持最佳状态。

    兼容性和支持


    兼容性
    ZM5304 模块与其他支持 Z-Wave 协议的设备具有良好的互操作性。此外,模块本身支持多种硬件接口(如 UART 和 USB),可以灵活地连接到不同的主控芯片上。
    厂商支持
    Sigma Designs 提供详尽的技术文档和支持服务,确保客户能够顺利地完成产品开发过程。如果遇到任何问题,可以通过官网提供的联系方式获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查电源电压是否符合要求 |
    | 接收灵敏度降低 | 调整天线方向或更换更高增益的天线 |
    | 数据传输不稳定 | 确保设备间无遮挡物,必要时调整频率 |

    总结和推荐


    综合评估
    ZM5304 Z-Wave® Serial Interface Module with Antenna 是一款高度集成化的无线通信模块,具备出色的易用性、强大的功能以及广泛的适用范围。它不仅简化了射频设计流程,还提供了强大的安全机制,是构建现代化智能家居和物联网解决方案的理想选择。
    推荐结论
    鉴于 ZM5304 的优异表现及其在市场上的竞争力,强烈推荐使用此模块来加速您的产品开发周期并提高整体性能。无论是初学者还是经验丰富的工程师,都能从中受益匪浅。

ZM5304AE-CME3R参数

参数
接收电流 33mA
典型输出功率 4dBm
调制方式 -
最小工作供电电压 2.3V
模块/芯片分类 -
最大数据速率 100Kbps
射频系列/标准 General ISM < 1GHz
接收机数量 -
发送机数量 -
典型供电电流 -
支持协议 -
最小工作频率 -
典型灵敏度 103dBm
最大工作供电电压 3.6V
传输电流 36mA
接口类型 SPI,UART,USB
最大工作频率 -
长*宽*高 27mm*15.2mm*5.5mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ZM5304AE-CME3R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

ZM5304AE-CME3R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES ZM5304AE-CME3R ZM5304AE-CME3R数据手册

ZM5304AE-CME3R封装设计

查看详情并下载
Symbol
Footprint
3D Model
