A-2014-2S-4-N-R

产品分类: 模块化连接器 - 插孔
产品描述: Jack 垂直 8p8c (RJ45, Ethernet) 1 通孔安装 16.05mm*16.05mm*16.7mm
供应商型号: A-2014-2S-4-N-R
供应商: Master
标准整包数: 25

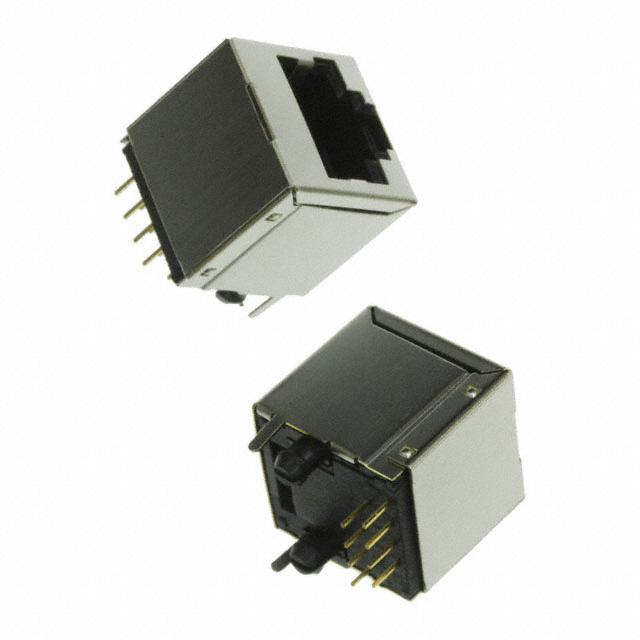

ASSMANN WSW COMPONENTS 模块化连接器 - 插孔 A-2014-2S-4-N-R

A-2014-2S-4-N-R概述


    产品简介


    本产品为模块化RJ45插座,适用于PCB(印刷电路板)上安装,具有顶部进线方式。这款插座设计用于屏蔽应用,支持180度旋转安装,并且符合RoHS标准。它的主要功能是提供高速数据传输接口,广泛应用于网络设备、通信设备、计算机外围设备等领域。

    技术参数


    - 型号编号: A-2014-2S-4-N-R
    - 结构材料:
    - 外壳:玻璃填充PBT材料,具备UL 94V-0阻燃等级。
    - 接触弹簧:直径0.35mm的磷青铜,表面镀镍并金镀层。
    - 屏蔽材料:黄铜,表面镀镍。
    - 电气特性:
    - 最大额定电流:1.5A。
    - 最大额定电压:120V AC。
    - 绝缘耐压:1,000V RMS,持续60秒。
    - 机械特性:
    - 焊接温度:235°C。
    - 使用温度范围:-40°C 至 +85°C。
    - 使用寿命:至少500次插拔循环。
    - 尺寸参数:
    - 宽度:16.05mm ± 0.40mm。
    - 高度:16.70mm ± 0.25mm。
    - 屏蔽长度:3.25mm ± 0.40mm。
    - 连接孔径:1.60mm(内径)、3.20mm(外径)。

    产品特点和优势


    - 屏蔽性能:采用金属屏蔽材料,有效防止电磁干扰,提高数据传输的稳定性和可靠性。
    - 高耐用性:设计使用寿命高达500次插拔循环,适合长时间使用。
    - 宽温度适应性:可在-40°C至+85°C的极端环境下正常工作。
    - 阻燃材料:使用UL 94V-0级PBT玻璃填充材料,确保在火灾情况下具备较高的防火性能。
    - 快速插拔设计:便于快速安装和拆卸,提高工作效率。

    应用案例和使用建议


    应用案例
    - 在网络交换机中作为端口连接器,实现设备之间的高速数据传输。
    - 用于路由器设备的接口部分,提升信号稳定性和传输速度。
    - 应用于计算机和其他需要高速数据传输的外围设备中。
    使用建议
    - 确保插座和PCB之间的焊接质量,避免因虚焊导致的数据传输不稳定。
    - 在安装时注意插拔角度,避免超过180度旋转范围。
    - 在极端环境下使用时,建议定期检查屏蔽材料和绝缘材料的状态,以确保长期可靠运行。

    兼容性和支持


    该产品设计具有广泛的兼容性,可以与各种主流的RJ45接口设备匹配使用。此外,制造商提供全面的技术支持服务,包括产品咨询、使用培训、维修及维护服务。

    常见问题与解决方案


    1. 问题: 插座不能正常工作。
    - 解决方法: 检查焊接点是否有虚焊现象,确认插座是否正确插入。
    2. 问题: 插座寿命短。
    - 解决方法: 定期检查插拔接触面,确保无污垢或磨损,延长使用寿命。
    3. 问题: 传输速率低。
    - 解决方法: 确认线路是否存在干扰,调整周围环境以减少电磁干扰。

    总结和推荐


    综上所述,该模块化RJ45插座是一款高品质、高性能的产品,具备出色的屏蔽性能、高耐用性和宽温度适应性。它广泛应用于网络和通信设备中,能够显著提高数据传输质量和稳定性。基于其出色的性能和良好的兼容性,强烈推荐在相关领域使用该产品。

A-2014-2S-4-N-R参数

参数
类型 Jack
防护等级 -
朝向 垂直
端口数 1
针脚数 8p8c (RJ45, Ethernet)
长*宽*高 16.05mm*16.05mm*16.7mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

A-2014-2S-4-N-R厂商介绍

ASSMANN WSW Components是一家德国公司,专注于生产和销售电子组件。该公司的主要产品包括:

1. 连接器:用于电子设备中,实现电路之间的连接和信号传输。
2. 电缆组件:包括各种类型的电缆和线束,用于连接电子设备和组件。
3. 电路保护组件:如保险丝、过压保护器等,用于保护电路免受过载和短路损害。
4. 传感器:用于检测和测量各种物理量,如温度、压力、湿度等。
5. 电源模块:为电子设备提供稳定的电源。

ASSMANN WSW Components的产品广泛应用于工业自动化、汽车电子、医疗设备、通信设备等领域。

ASSMANN WSW Components的优势在于:

1. 高质量:德国制造,严格的质量控制和测试,确保产品的可靠性和耐用性。
2. 创新:持续研发新技术和产品,满足市场需求。
3. 定制化:提供定制化解决方案,满足客户的特定需求。
4. 服务:提供技术支持和售后服务,帮助客户解决问题。

A-2014-2S-4-N-R数据手册

厂牌 PDF简要描述 下载
ASSMANN WSW COMPONENTS 模块化连接器 - 插孔 ASSMANN WSW COMPONENTS A-2014-2S-4-N-R A-2014-2S-4-N-R数据手册

A-2014-2S-4-N-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.9005 ¥ 7.6268
250+ $ 0.8153 ¥ 6.779
500+ $ 0.787 ¥ 6.5434
2000+ $ 0.7575 ¥ 6.2031
4000+ $ 0.7543 ¥ 6.1772
6000+ $ 0.7501 ¥ 6.1426
8000+ $ 0.7469 ¥ 6.1167
10000+ $ 0.7469 ¥ 6.1167
库存: 4825
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 190.67
