A-HDS 44 A-KG/T

产品分类: D-Sub 连接器

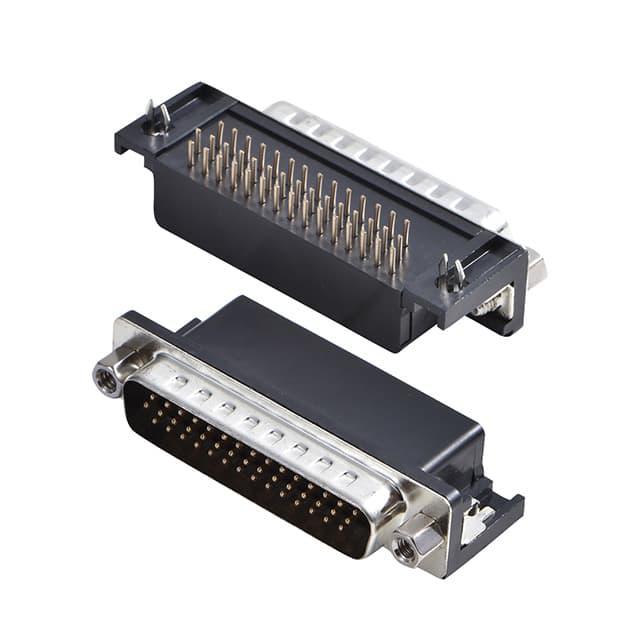

产品描述: ASSMANN WSW D-Sub连接器, A-HDS系列, 公插, 44针, 通孔安装, 直角主体
供应商型号: 6740993
供应商: 海外现货
标准整包数: 1
ASSMANN WSW COMPONENTS D-Sub 连接器 A-HDS 44 A-KG/T

A-HDS 44 A-KG/T概述

    D-Subminiatur Steckverbinder - Technisches Handbuch

    1. 产品简介


    产品类型:
    D-Subminiatur Steckverbinder(D-Sub微型连接器)是一种广泛应用于各种电子设备中的接口连接器。这类连接器在工业、电信、计算机以及汽车制造等多个领域内被广泛应用。
    主要功能:
    D-Subminiatur Steckverbinder主要用于实现设备之间的输入输出(I/O)连接。它们具有出色的接触保护能力,能够有效防止接点间的短路或损坏。
    应用领域:
    这种连接器系统已经深入人心,在多个行业和应用中不可或缺。无论是工业控制系统、电信网络、计算机外围设备还是汽车制造中的测试设备,都可以看到D-Subminiatur Steckverbinder的身影。

    2. 技术参数


    D-Subminiatur Steckverbinder具有多种型号和配置,下面是该系列产品的主要技术参数:
    - 尺寸:符合DIN 41652标准,提供09、15、25、37和50针脚版本。
    - 材质:绝缘体材料为PBT,防火等级达到UL94V-0标准。
    - 接触材料:接触部分由黄铜制成,表面处理可选择镍镀层或金/锡镀层。
    - 性能指标:
    - 接触电阻:最大20mΩ。
    - 绝缘电阻:最小1000MΩ。
    - 最大电流负载:3A。
    - 工作温度范围:-40°C至+105°C。
    - 额定工作电压:250V AC。
    - 测试电压:1000V AC。
    - 装配方式:包括手工焊接、波峰焊接、SMT贴装、压接和绝缘穿刺等多种组装方式。

    3. 产品特点和优势


    特点:
    - 设计简洁且灵活,适用于多种应用环境。
    - 接触部分具有防旋和接触保护功能,由金属外壳提供额外防护。
    - 支持多种安装方式,易于集成到不同的电路板设计中。
    - 灭火性能良好的PBT绝缘体,符合UL94V-0防火等级标准。
    - 接触电阻低,确保高效稳定的信号传输。
    优势:
    - 出色的接触稳定性和抗干扰能力。
    - 多种针脚数选择,满足不同应用需求。
    - 兼容多种标准,提高通用性和灵活性。
    - 丰富的组装方式,便于快速安装和维护。

    4. 应用案例和使用建议


    应用案例:
    在工业控制系统中,D-Subminiatur Steckverbinder通常用于传感器、执行器和其他外部设备的连接。这些连接器提供了可靠的信号传输路径,保证了系统的正常运行。
    使用建议:
    - 在选择连接器时,根据应用的具体需求选择合适的针脚数量。
    - 确保安装过程中正确对齐和紧固连接器,以减少接触不良的风险。
    - 定期检查和维护连接器,确保其长期稳定可靠的工作。

    5. 兼容性和支持


    兼容性:
    D-Subminiatur Steckverbinder与其他电子元件和设备具有良好的兼容性。由于其广泛的应用和标准遵循度,这类连接器几乎可以无缝集成到现有的系统中。
    支持和服务:
    厂家提供详尽的技术支持和售后服务,包括但不限于:产品选型指导、安装咨询、故障排查等服务。此外,客户还可以通过厂家的网站获取相关技术文档和资料。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题:接头频繁脱落。
    - 解决方法:确保接头正确对齐并牢固锁紧,必要时可增加锁定装置。

    2. 问题:信号传输不稳定。
    - 解决方法:检查接头是否有灰尘或其他污染物影响信号传输,及时清洁。

    3. 问题:无法识别接头的插入方向。
    - 解决方法:按照接头上的极性标志正确安装接头。

    7. 总结和推荐


    综合评估:
    D-Subminiatur Steckverbinder凭借其优秀的机械性能和广泛的适用性,成为了众多电子设备不可或缺的一部分。特别是其标准化的设计和多样化的组装方式,使其在实际应用中表现出色。
    推荐:
    强烈推荐使用D-Subminiatur Steckverbinder,尤其是当需要高度可靠的信号传输时。尽管价格稍高,但其卓越的性能和长久的使用寿命使它成为值得投资的选择。

A-HDS 44 A-KG/T参数

参数
额定电流 3A
排数 3
触头镀层
外壳材料 Steel,Tin Plated
针脚数 44pin
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
长*宽*高 53.1mm(长度)*12.5mm(宽度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 托盘

A-HDS 44 A-KG/T厂商介绍

ASSMANN WSW Components是一家德国公司,专注于生产和销售电子组件。该公司的主要产品包括:

1. 连接器:用于电子设备中,实现电路之间的连接和信号传输。
2. 电缆组件:包括各种类型的电缆和线束,用于连接电子设备和组件。
3. 电路保护组件:如保险丝、过压保护器等,用于保护电路免受过载和短路损害。
4. 传感器:用于检测和测量各种物理量,如温度、压力、湿度等。
5. 电源模块:为电子设备提供稳定的电源。

ASSMANN WSW Components的产品广泛应用于工业自动化、汽车电子、医疗设备、通信设备等领域。

ASSMANN WSW Components的优势在于:

1. 高质量:德国制造,严格的质量控制和测试,确保产品的可靠性和耐用性。
2. 创新:持续研发新技术和产品,满足市场需求。
3. 定制化:提供定制化解决方案,满足客户的特定需求。
4. 服务:提供技术支持和售后服务,帮助客户解决问题。

A-HDS 44 A-KG/T数据手册

厂牌 PDF简要描述 下载
ASSMANN WSW COMPONENTS D-Sub 连接器 ASSMANN WSW COMPONENTS A-HDS 44 A-KG/T A-HDS 44 A-KG/T数据手册
