首页  >  产品百科  >  A-HDF 26 LL/Z

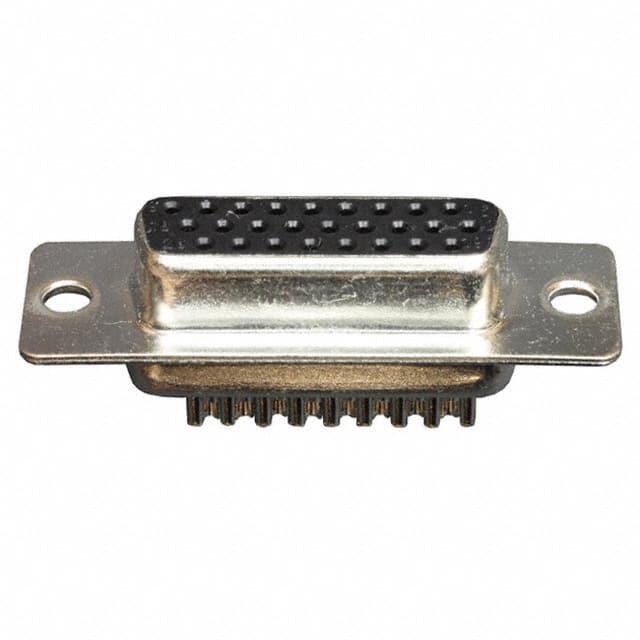

A-HDF 26 LL/Z

产品分类: D-Sub 连接器
产品描述: ASSMANN WSW D-Sub连接器, A-HDF系列, 母座, 26针, 面板安装, 直角主体
供应商型号: 6740956
供应商: 海外现货
标准整包数: 1
ASSMANN WSW COMPONENTS D-Sub 连接器 A-HDF 26 LL/Z

A-HDF 26 LL/Z概述

    D-Subminiatur Steckverbinder der ASSMANN WSW 技术手册

    1. 产品简介


    D-Subminiatur Steckverbinder 是一种广泛应用于工业、电信、计算机系统及汽车制造测试设备市场的电子连接器。自上世纪以来,这类连接器系统便成为了输入/输出接口的重要组成部分,是电子设备内部系统解决方案的核心。这种连接器因其出色的设计,能有效防止接触扭转和接触损坏,适合多种不同的应用场景。

    2. 技术参数


    D-Subminiatur Steckverbinder 的技术规格如下:
    | 参数 | 规格 |

    | 尺寸标准 | DIN41652 |
    | 绝缘材料 | PBT, UL94V-0 |
    | 接触材料 | 黄铜 |
    | 镀层 | 镍、金、无铅锡 |
    | 接触电阻 | ≤ 20mΩ |
    | 绝缘电阻 | ≥ 1000MΩ |
    | 额定电流 | 3A |
    | 工作温度范围 | -40°C - +105°C |
    | 工作电压 | 250V AC |
    | 测试电压 | 1000V AC |
    | 包装 | 盘装 |
    此外,不同型号还具备不同的特点,如:
    - 高密度系列:提供15、26、44和62个接触点。
    - 超薄设计:可提供9和25个接触点,符合美国和欧洲标准。
    - 双层堆叠式:可提供9到37个接触点。
    - 直角SMD设计:可提供9和25个接触点,具有圆型板锁。

    3. 产品特点和优势


    - 可靠性:金属外壳确保接触点免受扭转和损伤,适用于恶劣环境。
    - 灵活性:广泛适用各种加工方式,如手焊、波峰焊、SMT、压接和刺破式连接。
    - 多样性:可选镀层(镍、金、无铅锡)以满足特定需求。
    - 高防护等级:IP67级防水防尘保护。
    - 宽温区适应:-55°C至+105°C的工作温度范围。

    4. 应用案例和使用建议


    这些连接器被广泛用于各类工业自动化设备、电信基础设施、计算机系统、汽车制造设备以及测试仪器等。例如,在工业控制系统中,可以使用直角型D-Subminiatur连接器来提高空间利用率。而在需要更高防护等级的应用场合,可以选择IP67防护等级的产品。使用时,建议选择与设备要求相匹配的镀层类型,以保证长期稳定运行。

    5. 兼容性和支持


    ASSMANN WSW components的D-Subminiatur连接器能够与其他常见的电子组件兼容,确保安装和维护的简便性。供应商提供全面的技术支持和售后服务,确保客户能够顺利地使用和维护这些产品。

    6. 常见问题与解决方案


    - Q1: 连接器插拔力过大?
    - 解决方案:检查接触点是否有污垢或磨损。如有必要,清洁或更换部件。

    - Q2: 绝缘电阻低?
    - 解决方案:检查连接器是否受潮或受到机械损伤。确保在干燥环境下使用,并采取适当的防护措施。

    7. 总结和推荐


    总体来说,ASSMANN WSW components的D-Subminiatur连接器凭借其出色的性能和多样化的设计,非常适合于各种严苛环境下的应用。推荐给需要高可靠性和耐用性的项目。如果您对连接器的具体要求有任何疑问,可以直接联系供应商获取详细的支持和技术咨询。

A-HDF 26 LL/Z参数

参数
外壳材料 Steel,Tin Plated
针脚数 26pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 3A
排数 3
触头镀层
长*宽*高 39.2mm(长度)*12.5mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

A-HDF 26 LL/Z厂商介绍

ASSMANN WSW Components是一家德国公司,专注于生产和销售电子组件。该公司的主要产品包括:

1. 连接器:用于电子设备中,实现电路之间的连接和信号传输。
2. 电缆组件:包括各种类型的电缆和线束,用于连接电子设备和组件。
3. 电路保护组件:如保险丝、过压保护器等,用于保护电路免受过载和短路损害。
4. 传感器:用于检测和测量各种物理量,如温度、压力、湿度等。
5. 电源模块:为电子设备提供稳定的电源。

ASSMANN WSW Components的产品广泛应用于工业自动化、汽车电子、医疗设备、通信设备等领域。

ASSMANN WSW Components的优势在于:

1. 高质量:德国制造,严格的质量控制和测试,确保产品的可靠性和耐用性。
2. 创新:持续研发新技术和产品,满足市场需求。
3. 定制化:提供定制化解决方案,满足客户的特定需求。
4. 服务:提供技术支持和售后服务,帮助客户解决问题。

A-HDF 26 LL/Z数据手册

厂牌 PDF简要描述 下载
ASSMANN WSW COMPONENTS D-Sub 连接器 ASSMANN WSW COMPONENTS A-HDF 26 LL/Z A-HDF 26 LL/Z数据手册

A-HDF 26 LL/Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
