XN25-205031S000000

产品分类: 电流传感器
厂牌: SIFAM TINSLEY
产品描述: Sifam Tinsley 电流互感器, Omega系列, 125A, 5 A输出, 匝数比 125:5, 底座安装型, 使用于MCCB
供应商型号: 1236713
供应商: 海外现货
标准整包数: 1

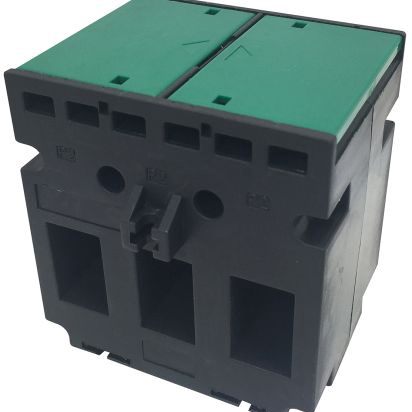

SIFAM TINSLEY 电流传感器 XN25-205031S000000

XN25-205031S000000概述

    # Omega 3 Phase Current Transformers

    产品简介


    Omega 3相电流变压器是一类适用于多种应用场景的高品质电子元器件。这些变压器设计用于测量三相电流,适用于从60A到630A的主电流范围,次级输出为5A。它们可直接安装于模塑壳体断路器旁,实现快速安装及空间优化。这些电流变压器广泛应用于各种品牌如ABB、Hager、Dorman Smith、Schneider等制造的MCCB(多回路控制箱)中。

    技术参数


    以下是Omega 3相电流变压器的关键技术参数和性能指标:
    - 系统电压: 720V, 50-60Hz
    - 主电流范围: 60A 至 630A AC
    - 测试电压: 3kV (持续1分钟)
    - 热短路电流 (Ith): 60倍额定电流 (In)
    - 动态短路电流 (Idyn): 2.55倍Ith
    - 阻燃材料: 聚碳酸酯 UL94V-0 等级
    - 国际标准: IEC/EN 60044-1 / IEC 61869-1, IEC 61010-2
    - 安装方式: DIN导轨、母线或基座安装
    - 孔径尺寸: 15 x 25mm、21 x 25mm 和 31 x 31mm
    - 电缆孔径: 15.5mm 至 31mm
    - 精度等级: 1级

    产品特点和优势


    Omega 3相电流变压器具有以下显著特点和优势:
    - 密封端子盖: 可通过焊接封住,增加安全性。
    - 经济型3相外壳设计: 设计成本低,便于广泛应用。
    - 多样化的安装选项: 支持DIN导轨、母线或基座安装,满足不同需求。
    - 结合式终端: 终端采用结合槽/孔位M4螺钉,易于连接。
    - 阻燃外壳材料: 依据UL-94标准分类为VO级别,确保安全性。

    应用案例和使用建议


    应用案例
    Omega 3相电流变压器常用于电力分配系统、工业自动化设备以及各类高压配电设施。例如,在大型工厂或商业建筑中,这些变压器可以精确测量和监控三相电流,确保电力系统的稳定运行。
    使用建议
    - 在安装时,确保选择正确的电缆孔径以匹配所使用的电缆。
    - 配备必要的密封材料,确保端子盖完全密封。
    - 定期检查和维护,确保长期稳定运行。

    兼容性和支持


    Omega 3相电流变压器与大多数主流品牌的MCCB兼容。厂商提供详细的技术文档和在线支持,客户可以通过电话或电子邮件获得技术支持。此外,产品提供长达一年的质量保证。

    常见问题与解决方案


    - Q: 如何确保端子盖的安全性?
    - A: 安装完成后,请务必焊接封住端子盖,确保不会因为外部因素导致松动。

    - Q: 是否需要定期校准?
    - A: 是的,建议每半年进行一次精度校准,以保持测量的准确性。
    - Q: 如何安装?
    - A: 按照产品手册中的安装指南进行安装,根据实际情况选择DIN导轨、母线或基座安装方式。

    总结和推荐


    Omega 3相电流变压器凭借其高精度、安全可靠的特性以及多样化的安装选项,非常适合用于各种高压配电设施和工业自动化设备中。其坚固的外壳和多样化的安装选项使其在市场上具有很强的竞争优势。总体来说,我强烈推荐这一产品给需要高质量电流监测和控制解决方案的客户。

XN25-205031S000000参数

参数
ET(伏特-时间) -
电流比 125:5
直流电阻(DCR) -
额定电流 -
频率范围 -
电感值 -
匝数比 125:5
长*宽*高 75mm*60mm*87.5mm
安装方式 DIN导轨安装,通孔安装

XN25-205031S000000厂商介绍

Sifam Tinsley是一家专注于工业过程控制和测量设备的制造公司,其产品广泛应用于石油、化工、食品和饮料、制药、水处理和环境监测等多个行业。公司主营产品包括:

1. 流量计:如电磁流量计、涡街流量计等,用于精确测量液体和气体的流量。
2. 液位计:包括超声波液位计、**液位计等,用于监测储罐、水池等容器内的液位。
3. 压力和温度传感器:用于监测和控制工业过程中的压力和温度。
4. 控制器和变送器:用于将传感器信号转换为标准信号,以便于进一步的数据处理和控制。

Sifam Tinsley的优势在于:

1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 高品质:产品经过严格的质量控制,确保在各种恶劣环境下的可靠性和稳定性。
3. 定制解决方案:能够根据客户的具体需求提供定制化的解决方案。
4. 全球服务网络:拥有广泛的全球服务网络,为客户提供快速响应和技术支持。

XN25-205031S000000数据手册

厂牌 PDF简要描述 下载
SIFAM TINSLEY 电流传感器 SIFAM TINSLEY XN25-205031S000000 XN25-205031S000000数据手册
