XM20-425141S000000

产品分类: 电流传感器
厂牌: SIFAM TINSLEY

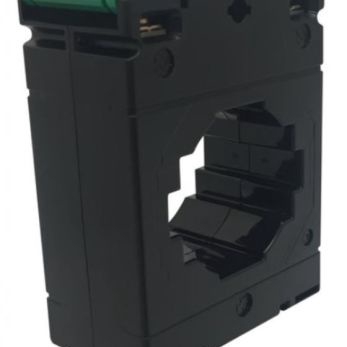

产品描述: Sifam Tinsley 电流互感器, Omega XMER系列, 匝数比 1500:5, 底座安装型
供应商型号: 8862213
供应商: 海外现货
标准整包数: 1
SIFAM TINSLEY 电流传感器 XM20-425141S000000

XM20-425141S000000概述

    Omega XMER Current Transformers: A Comprehensive Guide

    1. 产品简介


    Omega XMER 系列电流互感器是一种方形封装的计量型互感器,采用阻燃且无滴漏的聚碳酸酯材料制成,符合国际规范(UL 94 V-0)。这些互感器具有可密封的接线端子盖,并提供广泛的初级电流额定值。Omega XMER 系列互感器根据不同的尺寸和安装选项可供选择,适用于多种应用场景。

    2. 技术参数


    Omega XMER 系列电流互感器的技术规格如下:
    - 型号及规格:
    - LCTM 62/W: 62mm 宽 x 40mm 深
    - LCTM 74/W: 74mm 宽 x 45mm 深
    - LCTR 45/14: 45mm 宽 x 40mm 深 x 14mm 内径
    - LCTR 45/21: 45mm 宽 x 40mm 深 x 21mm x 10mm 内径
    - LCTR 50/21: 50mm 宽 x 30mm 深 x 21mm x 10mm 内径
    - LCTB 50/30: 50mm 宽 x 30mm 深 x 30mm x 10mm 内径
    - LCTB 62/30: 62mm 宽 x 40mm 深 x 30mm x 11mm 内径
    - LCTB 62/40: 62mm 宽 x 40mm 深 x 40mm x 11mm 内径
    - LCTB 74/50: 74mm 宽 x 45mm 深 x 50mm x 12mm 内径
    - LCTB 86/50: 86mm 宽 x 45mm 深 x 50mm x 12mm 内径
    - LCTB 86/60: 86mm 宽 x 45mm 深 x 60mm x 12mm 内径
    - LCTB 140/100H: 140mm 宽 x 45mm 深 x 100mm x 30mm 内径
    - LCTB 104/60: 104mm 宽 x 45mm 深 x 60mm x 12mm 内径
    - LCTB 104/80: 104mm 宽 x 45mm 深 x 80mm x 12mm 内径
    - LCTB 140/80: 140mm 宽 x 45mm 深 x 80mm x 30mm 内径
    - LCTB 225/125: 225mm 宽 x 50mm 深 x 167mm x 66mm 内径
    - 额定电流比和功率:
    - 不同型号的产品有不同的额定电流比(例如 5/5A、10/5A、15/5A 等)和功率(例如 1VA、2.5VA、5VA 等)。
    - 精度等级:
    - 0.2级和0.2s级精度
    - 安装选项:
    - 壁挂式、电缆式、母线式和DIN导轨式安装

    3. 产品特点和优势


    - 全面的精度等级:确保高精度测量
    - 成本效益的模制外壳:经济高效且耐用
    - 各种安装选项:易于安装和维护
    - 防火等级UL 94 V-0:提供额外的安全保障
    - 独特的密封终端盖:提高可靠性

    4. 应用案例和使用建议


    - 应用案例:
    - 工业监控系统:用于实时监控电流,确保生产安全
    - 电力分配系统:用于监测和保护电网
    - 使用建议:
    - 根据具体应用需求选择合适的电流比和功率
    - 确保安装位置符合电气标准和安全要求
    - 在高压环境中使用时,确保与电源隔离以避免安全隐患

    5. 兼容性和支持


    - 兼容性:
    - 与各种电气设备兼容
    - 支持和服务:
    - 厂商提供详细的用户手册和技术支持

    6. 常见问题与解决方案


    - 问题1:如何正确安装?
    - 解决方案:参照手册中的安装指南进行操作,确保接线正确,安装位置符合电气标准
    - 问题2:如何选择正确的电流比?
    - 解决方案:根据具体应用场景和负载大小选择合适的电流比,参见产品规格表
    - 问题3:如何维护产品?
    - 解决方案:定期检查接线端子的紧固情况,保持设备清洁干燥

    7. 总结和推荐


    Omega XMER 系列电流互感器凭借其全面的精度等级、多样化的安装选项和卓越的性价比,在多个应用领域表现出色。我们强烈推荐使用该系列电流互感器,以满足您对精度和可靠性的需求。如需更多详细信息,请访问我们的官方网站 [www.sifamtinsley.co.uk](http://www.sifamtinsley.co.uk)。
    通过详细了解Omega XMER 系列电流互感器的特点和应用,相信您能更好地选择适合您项目的最佳解决方案。

XM20-425141S000000参数

参数
直流电阻(DCR) -
额定电流 -
频率范围 -
电感值 -
匝数比 1500:5
ET(伏特-时间) -
电流比 1500:5
长*宽*高 86mm*45mm*110mm
安装方式 贴片安装
