PQ44-V0ZL2N1CAW0ST

产品分类: 面板测量仪
厂牌: SIFAM TINSLEY

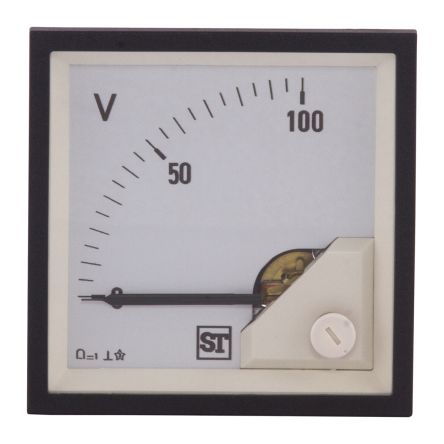

产品描述: Sifam Tinsley 直流指针电压表, Sigma系列, 测量范围0 → 100V 直流
供应商型号: 8861998
供应商: 欧时
标准整包数: 1
SIFAM TINSLEY 面板测量仪 PQ44-V0ZL2N1CAW0ST

PQ44-V0ZL2N1CAW0ST概述

    Sigma Series DS Meter 技术手册概览

    1. 产品简介


    产品类型:移动线圈面板仪表,包括型号为DS 48、DS 72、DS 96、DS 144的产品。这些仪表被设计用于测量直流电流和电压。
    主要功能:
    - 高精度测量直流电流和电压。
    - 模具成型聚碳酸酯外壳,坚固耐用。
    - 前玻璃、前框和表盘易于更换。
    应用领域:广泛应用于配电板和发电机控制面板中,适用于需要精准测量的应用场景。

    2. 技术参数


    - 外壳材料:模具成型聚碳酸酯(UL 94-V-0等级)
    - 指针类型:刀锋指针
    - 测量范围:支持多种量程,包括1mA至100A的电流,以及1V至1000V的电压。
    - 过载能力:依据IEC 51标准,连续负载可达额定值的1.2倍。
    - 机械数据:
    - 终端:六角螺丝、M4螺钉和电线夹E3(DIN 46282)、M6螺纹螺栓带螺母。
    - 过载保护:2秒内两次过载可达9倍额定值;5秒内一次过载。
    - 电气数据:
    - 短时间过载:电压表2次/0.5秒,电流表10次/0.5秒,均达9倍额定值。
    - 环境条件:
    - 工作温度:-10°C至+55°C
    - 存储温度:-25°C至+65°C
    - 相对湿度:<75%,非冷凝状态

    3. 产品特点和优势


    - 线性刻度:提供准确的读数。
    - 刀锋指针:精确指示,提高读数精度。
    - 易于更换的部件:如玻璃和前框,方便维修和维护。
    - 高抗震性能:15g脉冲持续11毫秒,适应恶劣环境。

    4. 应用案例和使用建议


    应用案例:
    - 在发电机组控制面板上,用于监控电流和电压。
    - 在电力系统监控系统中,作为关键的测量工具。
    使用建议:
    - 定期校准以确保读数准确性。
    - 注意保持仪表周围的电磁场在0.4kA/m以内,以避免影响读数。

    5. 兼容性和支持


    - 兼容性:符合多项国际标准,如IEC 51/DIN EN 60051、IEC 1010等。
    - 支持服务:提供安装指南和用户手册,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    - 问题一:指针无法正确指示。
    - 解决办法:检查仪表是否正确安装并定期校准。
    - 问题二:读数不准确。
    - 解决办法:确认周围电磁场未超过0.4kA/m,并重新校准仪表。

    7. 总结和推荐


    总结:Sigma Series DS Meter 是一款高性能的直流电流和电压测量工具,具备出色的抗震性能和高精度测量能力,适合多种工业应用场合。
    推荐:强烈推荐给需要高精度测量的应用,特别是在恶劣环境下的电力系统监控和配电控制面板中。其优良的设计和广泛的兼容性使其成为市场上同类产品的有力竞争者。

PQ44-V0ZL2N1CAW0ST厂商介绍

Sifam Tinsley是一家专注于工业过程控制和测量设备的制造公司,其产品广泛应用于石油、化工、食品和饮料、制药、水处理和环境监测等多个行业。公司主营产品包括:

1. 流量计:如电磁流量计、涡街流量计等,用于精确测量液体和气体的流量。
2. 液位计:包括超声波液位计、**液位计等,用于监测储罐、水池等容器内的液位。
3. 压力和温度传感器:用于监测和控制工业过程中的压力和温度。
4. 控制器和变送器:用于将传感器信号转换为标准信号,以便于进一步的数据处理和控制。

Sifam Tinsley的优势在于:

1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 高品质:产品经过严格的质量控制,确保在各种恶劣环境下的可靠性和稳定性。
3. 定制解决方案:能够根据客户的具体需求提供定制化的解决方案。
4. 全球服务网络:拥有广泛的全球服务网络,为客户提供快速响应和技术支持。

PQ44-V0ZL2N1CAW0ST数据手册

厂牌 PDF简要描述 下载
SIFAM TINSLEY 面板测量仪 SIFAM TINSLEY PQ44-V0ZL2N1CAW0ST PQ44-V0ZL2N1CAW0ST数据手册

PQ44-V0ZL2N1CAW0ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
