EQ44-V71X2N1CAW0ST

产品分类: 面板测量仪
厂牌: SIFAM TINSLEY
产品描述:
供应商型号: 8861866
供应商: 欧时
标准整包数: 1

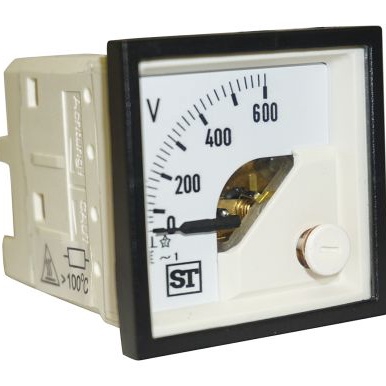

SIFAM TINSLEY 面板测量仪 EQ44-V71X2N1CAW0ST

EQ44-V71X2N1CAW0ST概述

    Sigma Series DE Meter 技术手册解析

    1. 产品简介


    Sigma Series DE Meter 是一款由Sifam Tinsley Instrumentation公司设计生产的精密仪表。它主要用于测量交流电流(频率范围为15...400Hz)和电压(频率范围为15...100Hz)。这款仪表采用坚固耐用的构造,适用于工业控制面板和其他电器设备的应用。

    2. 技术参数


    - 频率范围:交流电流为15...400Hz,电压为15...100Hz。
    - 外壳材料:玻璃填充聚碳酸酯,符合UL 94 V-0阻燃标准。
    - 指针类型:刀刃式指针,偏转角度为0...90度。
    - 刻度特性:近似线性,超过量程的10%后表现更接近线性。
    - 防护等级:IP52(无背盖时为IP00,有背盖时为IP20)。
    - 绝缘等级:A类,根据VDE 0110标准。
    - 额定绝缘电压:DE 48型号为660V,DE 72/96型号为1KV。
    - 耐压测试:DE 48型号为2KV,DE 72/96型号为3KV。
    - 环境条件:操作温度为-10...+55°C,存储温度为-25...+65°C,相对湿度小于75%,非冷凝。
    - 过载能力:最大1.2倍额定电压/电流。
    - 精度等级:0.5级,根据IS IEC 51/DIN EN 60051标准。

    3. 产品特点和优势


    - 标度互换性:可以方便地更换不同量程的标度,提供更大的灵活性。
    - 耐冲击性:能够承受高达15g的冲击力。
    - 耐振动性:能够在10-55-10Hz频率范围内承受0.15mm振幅的振动。
    - 环境适应性:符合多个欧洲指令,如EMC指令、低压指令等。
    - 易于维护:可拆卸的前面板和可更换的玻璃和镜框设计,便于维护和修理。

    4. 应用案例和使用建议


    应用案例:
    - 用于电力系统中的电流和电压监测。
    - 在工业控制面板和机器控制台上进行实时监控。
    - 在数据中心和电信设施中用于电源管理。
    使用建议:
    - 在安装过程中确保有足够的安全距离,避免连接到高速运转的机械部件。
    - 使用适当的保护措施,如安装背盖以防止意外触电。
    - 定期校准和检查以确保准确性。

    5. 兼容性和支持


    - 与DIN导轨兼容,可用于标准化的安装框架。
    - 厂商提供全面的技术支持和售后服务,包括安装指导和故障排除服务。
    - 可提供额外的配件,如抗眩光玻璃和彩色镜框。

    6. 常见问题与解决方案


    - 问题:仪表显示不准确。
    - 解决方案:检查接线是否正确,重新校准仪表。

    - 问题:仪表指针卡住。
    - 解决方案:确保没有异物进入,清除可能的障碍物并重新启动。

    - 问题:仪表外壳损坏。
    - 解决方案:断开电源并更换新的仪表壳体。

    7. 总结和推荐


    综上所述,Sigma Series DE Meter是一款高精度、多功能的测量仪表,适合广泛的应用场景。它的高耐冲击性和振动性使其成为工业应用的理想选择。对于需要精确测量交流电流和电压的场合,我们强烈推荐使用此款仪表。

EQ44-V71X2N1CAW0ST厂商介绍

Sifam Tinsley是一家专注于工业过程控制和测量设备的制造公司,其产品广泛应用于石油、化工、食品和饮料、制药、水处理和环境监测等多个行业。公司主营产品包括:

1. 流量计:如电磁流量计、涡街流量计等,用于精确测量液体和气体的流量。
2. 液位计:包括超声波液位计、**液位计等,用于监测储罐、水池等容器内的液位。
3. 压力和温度传感器:用于监测和控制工业过程中的压力和温度。
4. 控制器和变送器:用于将传感器信号转换为标准信号,以便于进一步的数据处理和控制。

Sifam Tinsley的优势在于:

1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 高品质:产品经过严格的质量控制,确保在各种恶劣环境下的可靠性和稳定性。
3. 定制解决方案:能够根据客户的具体需求提供定制化的解决方案。
4. 全球服务网络:拥有广泛的全球服务网络,为客户提供快速响应和技术支持。

EQ44-V71X2N1CAW0ST数据手册

厂牌 PDF简要描述 下载
SIFAM TINSLEY 面板测量仪 SIFAM TINSLEY EQ44-V71X2N1CAW0ST EQ44-V71X2N1CAW0ST数据手册
