首页  >  产品百科  >  ND40 1100U0

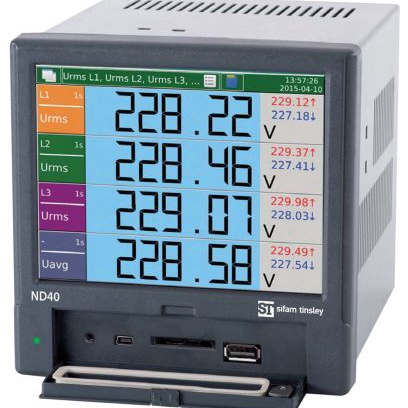

ND40 1100U0

产品分类: 面板测量仪
厂牌: SIFAM TINSLEY
产品描述: Sifam Tinsley 数字面板仪表, ND40系列, 测量有源功率因数、电流、频率、电压, LCD TFT
供应商型号: 1236807
供应商: 海外现货
标准整包数: 1
SIFAM TINSLEY 面板测量仪 ND40 1100U0

ND40 1100U0概述

    电子元器件产品技术手册:ND40多功能电表

    1. 产品简介


    ND40多功能电表是一种高性能的测量和记录设备,主要用于电力网络质量参数的测量和记录。它可以按照EN 50160、EN 61000-4-30和EN 6100-4-7标准测量超过500个电气参数。ND40适用于3相或4线平衡或不平衡的电力网络,能够分析高达第51次谐波的电压和电流,并提供多种配置选项以满足不同应用需求。

    2. 技术参数


    - 输入类型:
    - 电压输入范围:230/400V,基本误差±0.1%
    - 电流输入范围:1A或5A,基本误差±0.1%
    - 逻辑输入:6个逻辑输入,开关频率最高为50Hz
    - 输出类型:
    - 模拟输出:3个可编程电流输出,0/4...20mA,负载电阻<500Ω
    - 继电器输出:8个可编程电磁继电器,无电压NO触点,负载能力250VAC/1A
    - 数字接口:
    - RS-485:2个接口(MODBUS Slave和Master),波特率300...115200bit/s
    - USB:2个接口(Device & Host),USB v.2.0
    - 以太网:10Base-T,RJ45插座,Modbus TCP Server
    - 额定工作条件:
    - 供电电压:85V...240V AC,40...400Hz;90V...320V DC
    - 功耗:15VA(工作时);35VA(满载时)
    - 工作温度:0...50℃;存储温度:-20...50℃
    - 相对湿度:<75%,不可凝露
    - 防护等级:
    - 前面板防护等级:IP65

    3. 产品特点和优势


    ND40多功能电表具有以下显著特点和优势:
    - 支持多种电气参数的测量和记录,符合国际标准。
    - 可配置的存储选项和数据传输接口,便于集成到现有系统。
    - 高精度测量,基本误差控制在±0.1%以内。
    - 强大的硬件和软件功能,支持广泛的电力网络环境。
    - 用户友好的彩色触摸屏界面,操作简便直观。

    4. 应用案例和使用建议


    ND40多功能电表广泛应用于电力系统监测、工业自动化和能源管理等领域。例如,在一个电力网络监控项目中,ND40可以实时测量并记录电压、电流、功率因数等关键参数,确保电力系统的稳定运行。
    使用建议:
    - 确保安装环境符合额定工作条件要求,避免极端温度和湿度环境。
    - 定期检查和校准仪表,确保测量结果的准确性。
    - 合理配置数据存储和传输设置,以便于后续数据分析和故障诊断。

    5. 兼容性和支持


    ND40多功能电表支持多种接口标准(如RS-485、USB和以太网),易于与各种控制系统和其他设备进行连接。制造商提供了详细的技术文档和支持服务,包括安装指南、用户手册和故障排查指南。

    6. 常见问题与解决方案


    - 问题1:仪表显示不正常。
    - 解决方案:检查电源连接是否正确,重启仪表或联系技术支持。
    - 问题2:数据传输异常。
    - 解决方案:确认接口设置是否正确,重新配置通信协议或联系技术支持。
    - 问题3:测量数据偏差较大。
    - 解决方案:校准仪表,检查传感器和线路连接是否完好。

    7. 总结和推荐


    综上所述,ND40多功能电表是一款集测量、记录和分析于一体的高精度电力网络监测设备,适合于各种复杂电力环境的应用。其卓越的性能、广泛的兼容性和完善的售后服务使其成为市场上的佼佼者。我们强烈推荐使用这款产品以提升电力系统的监控和管理水平。

ND40 1100U0厂商介绍

Sifam Tinsley是一家专注于工业过程控制和测量设备的制造公司,其产品广泛应用于石油、化工、食品和饮料、制药、水处理和环境监测等多个行业。公司主营产品包括:

1. 流量计:如电磁流量计、涡街流量计等,用于精确测量液体和气体的流量。
2. 液位计:包括超声波液位计、**液位计等,用于监测储罐、水池等容器内的液位。
3. 压力和温度传感器:用于监测和控制工业过程中的压力和温度。
4. 控制器和变送器:用于将传感器信号转换为标准信号,以便于进一步的数据处理和控制。

Sifam Tinsley的优势在于:

1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 高品质:产品经过严格的质量控制,确保在各种恶劣环境下的可靠性和稳定性。
3. 定制解决方案:能够根据客户的具体需求提供定制化的解决方案。
4. 全球服务网络:拥有广泛的全球服务网络,为客户提供快速响应和技术支持。

ND40 1100U0数据手册

厂牌 PDF简要描述 下载
SIFAM TINSLEY 面板测量仪 SIFAM TINSLEY ND40 1100U0 ND40 1100U0数据手册
