IS 11180

产品分类: 面板测量仪
厂牌: SIFAM TINSLEY
产品描述: Sifam Tinsley 交流指针电压表, AL39W系列
供应商型号: 2010330
供应商: 海外现货
标准整包数: 1
SIFAM TINSLEY 面板测量仪 IS 11180

IS 11180概述

    Audio Level Presentor 技术手册

    1. 产品简介

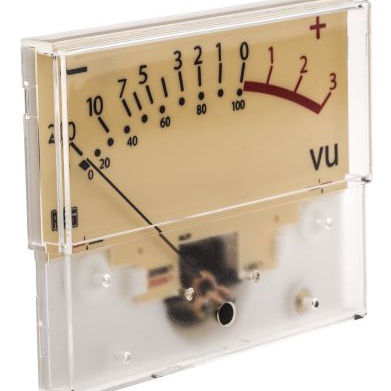

    Audio Level Presentor 是一种低范围交流电压表,设计用于提供接近于全规格 VU 表的性能。它适合连接到600欧姆线路上,并且除了需要一个外部3k6电阻外,是完全自包含的。这种仪表适用于音频市场,尤其是在质量要求高但价格敏感的应用中。它符合IEC 268-17标准,并与当今市场上的音频需求相匹配。

    2. 技术参数


    - 尺寸:AL19(33.5mm/1.33"),AL29(55.5mm/2.19"),AL39(68.5mm/2.69")
    - 操作温度:-25°C 至 +55°C
    - 输入阻抗:600 欧姆
    - 响应曲线:接近全规格 VU 表
    - 测量范围:与 3k6 欧姆电阻配合使用时,测量范围为 4vu
    - 接线端子:标准配置为6mm接线端子,也可选螺纹安装孔或飞线连接
    - 校准:标定在1mW(1.228V)信号上产生0vu的参考偏转

    3. 产品特点和优势


    - 灵活的风格选择:提供四种不同的样式,每种样式有三种尺寸可供选择。
    - 高性能和实惠价格:提供高性能而价格适中,满足现代音频市场的需求。
    - 照明选项:可以选择顶部照明、灯箱或内部LED照明。
    - 耐用结构:采用透明丙烯酸前面板和高冲击透光后部模制体,黑色ABS材料制成的掩蔽板和边框。
    - 高精度测量:标准配备紧带中心磁运动机构,直径26毫米。

    4. 应用案例和使用建议


    应用案例:适用于音频控制台和工作室,用于监测音频信号水平。例如,在录音棚中,它可以用来监控音频混音过程中的电平变化。
    使用建议:确保正确的电气连接,并按照手册指示正确安装仪表。对于需要更高清晰度读数的场合,可以考虑使用白色表盘。

    5. 兼容性和支持


    - 兼容性:该产品与其他音频设备兼容,例如与各种模拟音频设备连接。
    - 支持:由Elektron Technology公司提供全球范围内的技术支持和售后服务。如有疑问,可联系当地的销售办公室获取更多信息。

    6. 常见问题与解决方案


    - 问题:仪表指针不准确。
    - 解决方案:重新校准仪表,确保连接到正确的阻值电阻。
    - 问题:灯光亮度不足。
    - 解决方案:检查电源电压和接线是否正确,确保灯光系统连接正常。
    - 问题:仪表无法显示读数。
    - 解决方案:确认仪表已正确连接到适当的输入源,并确保电阻设置正确。

    7. 总结和推荐


    总结:Audio Level Presentor是一款高性能且价格合理的音频电平指示器,适合音频市场的各种需求。它具有多种安装选项和照明配置,能够在不同环境中提供可靠的性能。
    推荐:强烈推荐用于音频应用,特别是那些需要精确电平监控的场合。它的多功能性和可靠性使其成为同类产品中的佼佼者。

IS 11180厂商介绍

Sifam Tinsley是一家专注于工业过程控制和测量设备的制造公司,其产品广泛应用于石油、化工、食品和饮料、制药、水处理和环境监测等多个行业。公司主营产品包括:

1. 流量计:如电磁流量计、涡街流量计等,用于精确测量液体和气体的流量。
2. 液位计:包括超声波液位计、**液位计等,用于监测储罐、水池等容器内的液位。
3. 压力和温度传感器:用于监测和控制工业过程中的压力和温度。
4. 控制器和变送器:用于将传感器信号转换为标准信号,以便于进一步的数据处理和控制。

Sifam Tinsley的优势在于:

1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 高品质:产品经过严格的质量控制,确保在各种恶劣环境下的可靠性和稳定性。
3. 定制解决方案:能够根据客户的具体需求提供定制化的解决方案。
4. 全球服务网络:拥有广泛的全球服务网络,为客户提供快速响应和技术支持。

IS 11180数据手册

厂牌 PDF简要描述 下载
SIFAM TINSLEY 面板测量仪 SIFAM TINSLEY IS 11180 IS 11180数据手册
