EQ94-I1322N1CAW0ST

产品分类: 面板测量仪
厂牌: SIFAM TINSLEY
产品描述:
供应商型号: 8861926
供应商: 欧时
标准整包数: 1

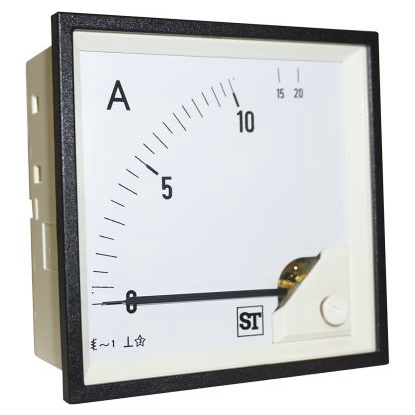

SIFAM TINSLEY 面板测量仪 EQ94-I1322N1CAW0ST

EQ94-I1322N1CAW0ST概述

    # Sigma Series DE Meter 技术手册解析

    产品简介


    Sigma Series DE Meter 是一款适用于测量交流电流和电压的面板式仪表。这些仪表被封装在聚碳酸酯壳体中,壳体通过玻璃填充以提高耐火等级(UL 94 V-0)。Sigma Series DE Meter 适用于频率范围在 15 至 400 Hz 的交流电流测量,以及频率范围在 15 至 100 Hz 的交流电压测量。这款仪表提供多种型号,适用于不同的安装尺寸需求。

    技术参数


    基本参数
    - 测量范围:交流电流 (15...400Hz),交流电压 (15...100Hz)
    - 外壳材料:聚碳酸酯,阻燃等级为 UL 94 V-0
    - 安装尺寸:48x48, 72x72, 96x96, 144x144
    - 刀型指针:0...90° 指针偏转范围
    - 精度:符合 IS: IEC 51/DIN EN 60051 等标准,精度等级为 0.5
    性能参数
    - 输入量程:AC 电压或电流
    - 消耗功率:电压表 < 4.5 VA;电流表 < 15A < 0.5 VA;电流表 > 15A < 0.8 VA
    - 过载能力:连续过载能力达到额定值的 1.2 倍;瞬时过载能力为 2 倍,持续时间为 0.5 秒至 5 秒
    - 防护等级:IP 52(外壳),IP 00(端子无后盖),IP 20(端子有后盖)
    工作环境
    - 工作温度:-10...+55°C
    - 存储温度:-25...+65°C
    - 湿度:< 75%,非凝结状态
    - 机械强度:冲击承受力为 15 g,振动承受力为 10-55-10 Hz,振幅为 0.15 mm

    产品特点和优势


    - 刻度可互换:支持快速更换不同刻度,便于定制化需求。
    - 近线性刻度:提供较为均匀的读数分布,提高了读数准确性。
    - 玻璃填充壳体:UL 94 V-0 等级,增强耐火性能,提升安全性。
    - 刀型指针:指示准确,响应迅速。

    应用案例和使用建议


    应用场景
    Sigma Series DE Meter 广泛应用于电力系统的监控和控制中,尤其是在工业自动化、能源管理等领域。例如,在电气设备监测系统中,该仪表可以实时显示交流电流和电压的变化情况,帮助操作人员及时掌握系统状态。
    使用建议
    - 在选择型号时,应根据具体的应用场景选择合适的量程和尺寸。
    - 在安装时,确保仪表稳固安装,并保持一定的安全距离。
    - 定期检查仪表的刻度和指针,确保读数准确无误。

    兼容性和支持


    Sigma Series DE Meter 支持与其他电气设备和系统的集成,提供了多种接口选项。厂商提供详细的安装指南和技术支持服务,确保用户能够顺利部署和使用这些仪表。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 仪表指针无法正常偏转 | 检查仪表接线,确保接线正确无误;检查是否有内部故障 |
    | 读数不准确 | 校准仪表,确认安装位置和条件符合要求;检查电源供应情况 |
    | 外壳损坏 | 更换外壳,务必在断电状态下进行操作 |

    总结和推荐


    总体而言,Sigma Series DE Meter 是一款功能强大、性能可靠的交流电流和电压测量仪表。其独特的设计和优良的性能使其在各种工业环境中具有较高的竞争力。对于需要精确监控和测量交流电流和电压的用户来说,这款仪表是一个理想的选择。因此,我强烈推荐 Sigma Series DE Meter 作为可靠的选择。

EQ94-I1322N1CAW0ST厂商介绍

Sifam Tinsley是一家专注于工业过程控制和测量设备的制造公司,其产品广泛应用于石油、化工、食品和饮料、制药、水处理和环境监测等多个行业。公司主营产品包括:

1. 流量计:如电磁流量计、涡街流量计等,用于精确测量液体和气体的流量。
2. 液位计:包括超声波液位计、**液位计等,用于监测储罐、水池等容器内的液位。
3. 压力和温度传感器:用于监测和控制工业过程中的压力和温度。
4. 控制器和变送器:用于将传感器信号转换为标准信号,以便于进一步的数据处理和控制。

Sifam Tinsley的优势在于:

1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 高品质:产品经过严格的质量控制,确保在各种恶劣环境下的可靠性和稳定性。
3. 定制解决方案:能够根据客户的具体需求提供定制化的解决方案。
4. 全球服务网络:拥有广泛的全球服务网络,为客户提供快速响应和技术支持。

EQ94-I1322N1CAW0ST数据手册

厂牌 PDF简要描述 下载
SIFAM TINSLEY 面板测量仪 SIFAM TINSLEY EQ94-I1322N1CAW0ST EQ94-I1322N1CAW0ST数据手册

EQ94-I1322N1CAW0ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.1704 ¥ 128.19
5+ $ 14.5662 ¥ 123.0841
10+ $ 13.9619 ¥ 117.9782
库存: 29
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 128.19
直接购买
加入购物车
