首页  >  产品百科  >  PQ74-I42S2N1CAW0ST

PQ74-I42S2N1CAW0ST

产品分类: 面板测量仪
厂牌: SIFAM TINSLEY

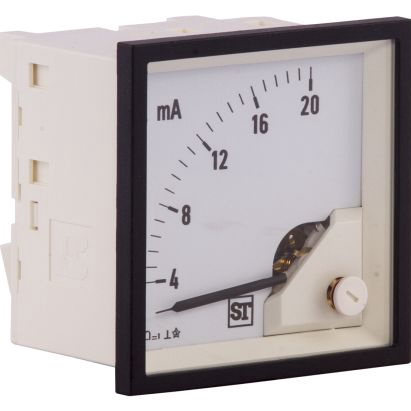

产品描述: Sifam Tinsley 直流指针电流表, Sigma系列, 4 → 20mA量程, 68mmx68mm切面
供应商型号: 8862005
供应商: 海外现货
标准整包数: 1
SIFAM TINSLEY 面板测量仪 PQ74-I42S2N1CAW0ST

PQ74-I42S2N1CAW0ST概述

    Sigma Series DS Meter

    产品简介


    Sigma系列DS仪表是专为直流电流和电压测量设计的仪表,采用模具成型聚碳酸酯外壳。这些仪表特别适合于开关柜和发电机组面板中使用,支持面板切口安装(马赛克安装)。面板的前玻璃、表圈和刻度盘可以轻松更换,便于维护。

    技术参数


    - 基本规格:直流电流和电压测量
    - 适用环境:适用于控制/开关面板、机器控制台
    - 外壳材料:聚碳酸酯,阻燃且滴落保护符合UL 94-V-0
    - 终端连接:对于电流小于5A的电流表使用M4螺钉和接线夹;大于5A的使用M6螺母;大于60A的使用M8螺母
    - 防护等级:外壳防护等级IP 52,终端无后盖时为IP 00,带后盖时为IP 20
    - 绝缘等级:符合VDE 0110标准的A组
    - 额定绝缘电压:DS 48:660V;DS 72/96:1KV
    - 测试电压:DS 48:2KV;DS 72/96:3KV
    - 安装类别:DS 48:300V CAT III (IEC 1010);DS 72/96:600V CAT III(IEC 1010)
    - 绝缘电阻:> 50 MΩ(500 V DC)
    - 精度等级:1.5级(符合IEC 51/DIN EN 60051)
    - 机械强度:冲击抗性:15g,脉冲持续时间11ms;振动抗性:10-55-10Hz,加速度0.15mm(50Hz时为1.5g)

    产品特点和优势


    - 直线比例尺:提供准确的读数。
    - 玻璃填充外壳:阻燃并具备良好的机械强度。
    - 尖头指针:能够准确指向细小刻度。
    - 易于更换的玻璃和表圈:简化维护过程。
    - UL认证:符合UL 94 V-0标准,提高安全性和可靠性。
    - 温度适应性:工作温度范围为-10°C至+55°C,存储温度范围为-25°C至+65°C,具有较好的环境适应性。

    应用案例和使用建议


    - 典型应用:开关柜和发电机组面板中的电流和电压测量。
    - 使用建议:确保正确选择符合应用需求的型号,如DS 48、DS 72、DS 96或DS 144。选择合适的安装方式,确保电气连接的安全可靠。

    兼容性和支持


    - 兼容性:与其他电气仪器的标准接口兼容,如DIN IEC 61554、DIN 43802、DIN 43807等。
    - 支持和服务:Sifam Tinsley提供详细的技术文档和售后支持,确保用户能够充分利用这些仪表的功能。

    常见问题与解决方案


    - 问题1:仪表无法正常显示读数。
    - 解决方案:检查仪表是否正确安装并接通电源;确认输入信号是否在量程范围内。
    - 问题2:仪表指针摆动不稳定。
    - 解决方案:检查仪表的安装位置是否垂直,确保没有外部磁场干扰。
    - 问题3:仪表读数不准确。
    - 解决方案:确认仪表的校准状态,必要时进行重新校准。

    总结和推荐


    Sigma系列DS仪表凭借其高精度、优良的机械结构和广泛的应用范围,成为工业控制和电力系统的理想选择。其独特的特性和广泛的兼容性使其在市场上具有很强的竞争优势。对于需要高精度直流电流和电压测量的应用,强烈推荐使用Sigma系列DS仪表。

PQ74-I42S2N1CAW0ST厂商介绍

Sifam Tinsley是一家专注于工业过程控制和测量设备的制造公司,其产品广泛应用于石油、化工、食品和饮料、制药、水处理和环境监测等多个行业。公司主营产品包括:

1. 流量计:如电磁流量计、涡街流量计等,用于精确测量液体和气体的流量。
2. 液位计:包括超声波液位计、**液位计等,用于监测储罐、水池等容器内的液位。
3. 压力和温度传感器:用于监测和控制工业过程中的压力和温度。
4. 控制器和变送器:用于将传感器信号转换为标准信号,以便于进一步的数据处理和控制。

Sifam Tinsley的优势在于:

1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 高品质:产品经过严格的质量控制,确保在各种恶劣环境下的可靠性和稳定性。
3. 定制解决方案:能够根据客户的具体需求提供定制化的解决方案。
4. 全球服务网络:拥有广泛的全球服务网络,为客户提供快速响应和技术支持。

PQ74-I42S2N1CAW0ST数据手册

厂牌 PDF简要描述 下载
SIFAM TINSLEY 面板测量仪 SIFAM TINSLEY PQ74-I42S2N1CAW0ST PQ74-I42S2N1CAW0ST数据手册

PQ74-I42S2N1CAW0ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
