ZQ94-46243N1CAW0ST

产品分类: 面板测量仪
厂牌: SIFAM TINSLEY
产品描述: Sifam Tinsley频率计, Sigma系列, 模拟显示
供应商型号: 8862064
供应商: 海外现货
标准整包数: 1
SIFAM TINSLEY 面板测量仪 ZQ94-46243N1CAW0ST

ZQ94-46243N1CAW0ST概述

    SIGMA SERIES FM METER 技术手册

    1. 产品简介

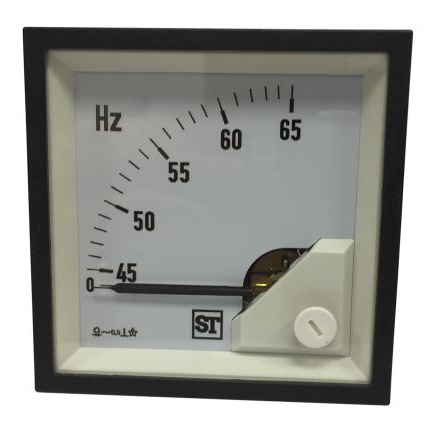

    SIGMA系列FM表是一款指针式频率计,适用于测量频率范围在45至450Hz之间的应用。这些频率计具有指针式显示,安装在模压聚碳酸酯外壳内,适合用于开关柜和发电机控制面板等多种场合。它们不仅可以单独安装,还可以采用马赛克式安装方法,多个仪表可以装在一个面板切割口上。该系列仪表的特点包括线性刻度、玻璃填充聚碳酸酯壳体、刀刃式指针和易于更换的前玻璃和表盘。

    2. 技术参数


    - 测量范围: 频率范围为45至450Hz,标准测量范围包括45至50至55Hz、45至55至65Hz、55至60至65Hz等。
    - 输入信号: 交流电压信号,正弦波形。
    - 过载能力: 持续过载1.2倍额定电流,短时过载2倍额定电压(持续时间5秒)。
    - 外壳防护等级: IP52(对壳体),IP00(对端子)。
    - 绝缘等级: A类(根据VDE 0110标准),额定绝缘电压660V,耐压2kV。
    - 功率消耗: 小于7VA。
    - 尺寸: 48x48、72x72、96x96和144x144毫米,安装深度分别为54毫米和62.5毫米。
    - 环境条件: 工作温度范围为-10至+55℃,存储温度范围为-25至+65℃,相对湿度小于75%。

    3. 产品特点和优势


    SIGMA系列FM表具备多种显著优势:
    - 线性刻度确保读数准确。
    - 刀刃式指针提高精度。
    - 前玻璃和表盘可轻松更换,方便维护。
    - 采用聚碳酸酯外壳,坚固耐用且符合阻燃标准(UL 94 V-0)。
    - 指针检测范围为0至90°,适用于各种应用场景。

    4. 应用案例和使用建议


    SIGMA系列FM表广泛应用于开关柜、发电机组面板等领域。例如,在一个发电站的控制室中,这种频率计可以监测发电机输出频率的变化。用户可以在不同电压下选择不同的型号进行安装,以满足具体需求。在使用过程中,确保安全连接并保持适当的间隙,以避免损坏仪器。

    5. 兼容性和支持


    该产品与其他标准电气设备和面板尺寸兼容,符合国际标准(如DIN、IEC和VDE)。厂商提供详尽的技术文档和在线支持,帮助用户解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 指针无法正确指示 | 检查电源连接和输入信号 |
    | 频率测量不准确 | 确保频率在有效范围内,检查安装角度 |
    | 显示模糊 | 更换前玻璃和表盘 |

    7. 总结和推荐


    SIGMA系列FM表以其高精度、坚固耐用和广泛的适用范围,成为频率测量领域的优秀选择。推荐用于需要高精度频率测量的工业应用场合,尤其适合那些需要频繁维护和长时间运行的环境。
