ND30 - 12200U0

产品分类: 面板测量仪
厂牌: SIFAM TINSLEY
产品描述: Sifam Tinsley能量计, LCD TFT, 电气仪表, ND30系列
供应商型号: 1236806
供应商: 海外现货
标准整包数: 1

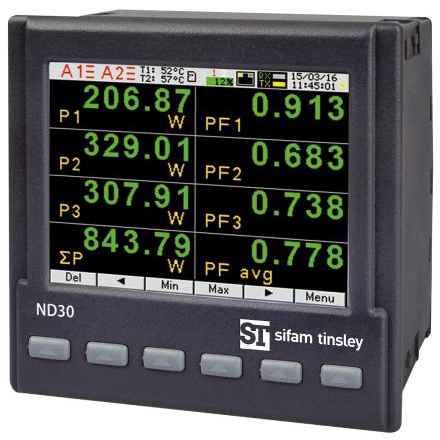

SIFAM TINSLEY 面板测量仪 ND30 - 12200U0

ND30 - 12200U0概述

    ND30 多功能电表技术手册

    1. 产品简介


    ND30 是一款高度集成的多功能电表,主要用于电力网络参数的测量和记录。该电表具备广泛的功能,能够测量多种电力参数,包括电流和电压谐波。它支持1相2线或3相3线及4线平衡和不平衡系统,具有图形彩色显示屏、用户可编程报警输出等高级功能。ND30 在电力监控、工业自动化、能源管理等领域有着广泛的应用前景。

    2. 技术参数


    - 测量范围:
    - 电流:1/5 A ~ 20 kA
    - 电压(L-N):5.7 V ~ 480.0 kV
    - 电压(L-L):10 V ~ 830.0 kV
    - 有功功率:-1999.9 W ~ -1999.9 MW
    - 无功功率:-1999.9 Var ~ -1999.9 MVar
    - 视在功率:-1999.9 VA ~ -1999.9 MVA
    - 有功能量:-1999.9 Wh ~ -1999.9 MWh
    - 无功能量:-1999.9 Varh ~ -1999.9 MVarh
    - 视在能量:1999.9 VAh ~ 1999.9 MVAh
    - 功率因数:-1.00 ~ 1.00
    - 谐波总含量系数(THD):0.0% ~ 100.0%

    - 精度:
    - 电流:Class 0.2
    - 电压:Class 0.2
    - 有功功率:Class 0.5
    - 无功功率:Class 1
    - 视在功率:Class 0.5
    - 有功能量:Class 0.5
    - 无功能量:Class 1
    - 视在能量:Class 0.5

    - 其他参数:
    - 显示屏:LCD TFT 3.5”,320 x 240像素
    - 输入信号:0...0.1...1.2 In;频率:45...65 Hz
    - 额定电压:85...253 V a.c. 或 90...300 V d.c.
    - 功耗:≤ 6 VA

    3. 产品特点和优势


    ND30 的主要特点包括:
    - 高精度测量: 支持多达54个电力网络参数的精确测量,包括电流和电压谐波。
    - 用户友好界面: 彩色液晶显示屏便于读取和配置参数。
    - 灵活的报警输出: 用户可编程的报警输出,满足不同应用场景的需求。
    - 强大的兼容性: 支持RS-485和以太网接口,通过MODBUS协议进行数据传输。
    - 丰富的接口选择: 可选配PT100温度输入接口,支持多路温度监测。

    4. 应用案例和使用建议


    ND30 可用于电力系统的各种场景,例如:
    - 变电站监控: 测量和记录变电站内的电压、电流和功率参数。
    - 工厂自动化: 实现对生产线中电力消耗的实时监控。
    - 楼宇管理: 监控楼宇内配电系统的运行状态。
    使用建议:
    - 定期校准: 定期进行电表的校准以保证测量精度。
    - 环境适应: 确保安装环境温度和湿度符合要求,避免极端条件影响测量结果。
    - 数据分析: 利用内置的数据存储功能,定期导出数据进行分析,以便及时发现并解决问题。

    5. 兼容性和支持


    ND30 具备良好的兼容性,支持RS-485和以太网接口,可通过MODBUS协议进行数据通信。Sifam公司提供免费的eCon软件,可用于配置和更新ND30。同时,公司还提供了技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1: 电表无法正常启动。
    - 解决方案: 检查电源连接是否正确,确保电压和频率符合要求。
    - 问题2: 数据传输异常。
    - 解决方案: 检查通信接口设置是否正确,确认波特率和地址匹配。
    - 问题3: 显示屏不亮。
    - 解决方案: 检查背光设置是否开启,或者更换屏幕检查是否有硬件故障。

    7. 总结和推荐


    ND30 多功能电表凭借其高精度、用户友好的界面、广泛的兼容性和丰富的功能,非常适合电力系统、工业自动化和楼宇管理等领域的应用。无论是对于电力监控还是节能管理,ND30 都是一个值得信赖的选择。因此,我们强烈推荐使用这款电表来实现高效、可靠的电力监控。

ND30 - 12200U0厂商介绍

Sifam Tinsley是一家专注于工业过程控制和测量设备的制造公司,其产品广泛应用于石油、化工、食品和饮料、制药、水处理和环境监测等多个行业。公司主营产品包括:

1. 流量计:如电磁流量计、涡街流量计等,用于精确测量液体和气体的流量。
2. 液位计:包括超声波液位计、**液位计等,用于监测储罐、水池等容器内的液位。
3. 压力和温度传感器:用于监测和控制工业过程中的压力和温度。
4. 控制器和变送器:用于将传感器信号转换为标准信号,以便于进一步的数据处理和控制。

Sifam Tinsley的优势在于:

1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 高品质:产品经过严格的质量控制,确保在各种恶劣环境下的可靠性和稳定性。
3. 定制解决方案:能够根据客户的具体需求提供定制化的解决方案。
4. 全球服务网络:拥有广泛的全球服务网络,为客户提供快速响应和技术支持。

ND30 - 12200U0数据手册

厂牌 PDF简要描述 下载
SIFAM TINSLEY 面板测量仪 SIFAM TINSLEY ND30 - 12200U0 ND30 - 12200U0数据手册

ND30 - 12200U0封装设计

查看详情并下载
Symbol
Footprint
3D Model
