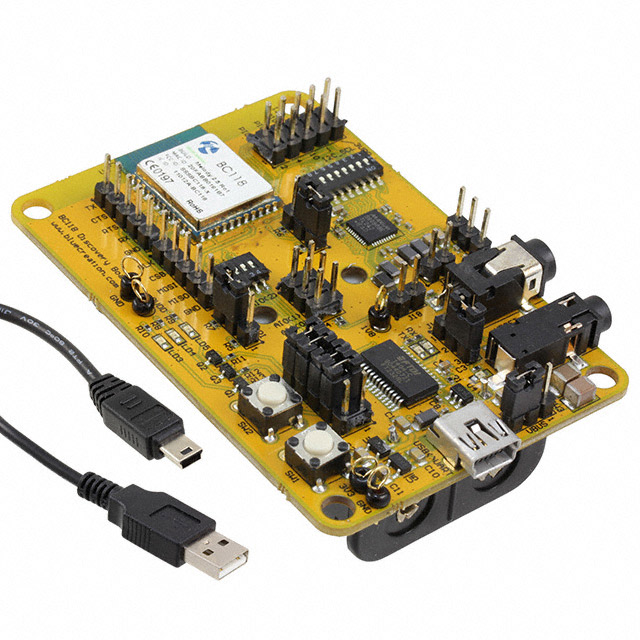

BC118-DISKIT001

产品分类: 蓝牙芯片
厂牌: SIERRA WIRELESS
产品描述:
供应商型号: SGQ-BC118-DISKIT001
供应商: 期货订购
标准整包数: 1
SIERRA WIRELESS 蓝牙芯片 BC118-DISKIT001

BC118-DISKIT001概述

    电子元器件产品技术手册

    产品简介


    BC118蓝牙模块是一款高度灵活、超低功耗且体积小巧的蓝牙4.0认证模块。它支持单模蓝牙低能耗(BLE)技术,并预装了BlueCreation Melody Smart软件。BC118适用于各种需要集成蓝牙低能耗功能的产品开发,如传感器或配件。
    主要功能和应用领域:
    - 支持蓝牙、音频传输、近场通信(Proximity)、iBeacon协议。
    - 兼容I2C和UART透明数据模式。
    - 简化的UART和GPIO接口,便于命令和控制。
    - 广泛应用于工业自动化、照明、汽车、医疗设备、可穿戴设备、传感器和执行器等领域。

    技术参数


    蓝牙标准
    - 版本:蓝牙4.0
    接口
    - UART, AIO, GPIO, USB, I2C
    尺寸和重量
    - 尺寸:19.3mm x 14.4mm x 2.8mm
    - 重量:0.9g
    射频(RF)特性
    - 频率范围:2,402 MHz至2,480 MHz
    - 调制方式:8 DPSK, PI/4 DQPSK, GFSK
    - 最大数据传输速率:270kbps(典型值为60kbps)
    - 工作范围:30米
    - 射频灵敏度:BER为0.1%时的接收功率为-92.5dBm
    - 发射功率:7.5dBm
    电源特性
    - 供电电压:3.3V至4.7V DC(支持锂离子电池电压范围)
    - 发射电流:16mA(仅在发射/接收时)
    - 深度睡眠电流:<5μA(已连接)
    - 休眠电流:<1.9μA(已连接)
    - 待机电流:>900nA
    工作温度范围
    - -40°C至85°C

    产品特点和优势


    BC118蓝牙模块的独特之处在于其高灵活性、超低功耗和小巧的体积。这些特性使其成为开发者快速、低成本地将蓝牙低能耗功能集成到产品中的理想选择。此外,BC118已通过多项国际认证,包括FCC、CE和蓝牙SIG认证,确保其在全球范围内合规使用。

    应用案例和使用建议


    应用场景
    - 工业自动化:利用无线连接实现远程控制和数据采集。
    - 可穿戴设备:提供健康监测功能,如心率、血氧饱和度等。
    - 传感器:用于智能家居、环境监控等领域。
    使用建议
    - 在设计产品时考虑模块的物理放置,避免信号干扰。
    - 利用GPIO端口实现更多的控制功能。
    - 在电池供电的设备中,充分利用模块的低功耗特性。

    兼容性和支持


    BC118模块与其他常见的电子元器件具有良好的兼容性,如常用的UART、I2C接口等。厂商提供了详细的安装指南和技术支持,确保用户能够顺利地将模块集成到产品中。

    常见问题与解决方案


    1. 问题:模块在某些情况下无法正常连接。
    - 解决方案:检查天线的安装位置,确保没有其他电磁干扰源。重新配置天线和设备之间的距离。
    2. 问题:模块待机电流过高。
    - 解决方案:确认是否所有未使用的GPIO端口都已设置为低功耗模式。确保模块在不需要发送或接收数据时进入深度睡眠状态。
    3. 问题:模块发射功率不足。
    - 解决方案:检查供电电压是否符合要求,确认模块周围没有金属物体遮挡。

    总结和推荐


    综上所述,BC118蓝牙模块凭借其高性能、低功耗和广泛的应用场景,在工业自动化、可穿戴设备等领域具有显著的优势。对于寻求快速集成蓝牙功能的开发者而言,BC118是一个值得推荐的选择。无论是从技术规格还是应用场景来看,BC118都是一款可靠的蓝牙模块,适合用于多种物联网应用。

BC118-DISKIT001参数

参数
最小工作供电电压 -
最大数据速率 -
最小工作频率 -
范围 -
支持协议 -
ISM带宽 -
典型灵敏度 -
最大工作频率 -
接口类型 -
最大工作供电电压 -
安装方式 贴片安装
零件状态 在售
包装方式 盒装

BC118-DISKIT001厂商介绍

Sierra Wireless是一家全球领先的无线通信模块和解决方案提供商,成立于1993年,总部位于加拿大温哥华。公司专注于为物联网(IoT)设备提供无线连接解决方案,帮助企业实现设备的数据传输和远程管理。

Sierra Wireless的主营产品主要分为以下几类:

1. 无线通信模块:包括2G、3G、4G LTE和5G模块,支持多种无线通信协议,如GPRS、HSPA+、LTE-M、NB-IoT等。

2. 无线路由器和网关:提供无线数据传输和路由功能,支持多种无线网络协议,如Wi-Fi、蓝牙、ZigBee等。

3. 无线调制解调器:提供无线数据传输功能,支持多种无线通信协议,如GSM、CDMA等。

4. 无线解决方案:提供端到端的无线通信解决方案,包括硬件、软件和服务,帮助客户快速部署和优化无线通信系统。

Sierra Wireless的产品广泛应用于多个领域,如智能城市、工业自动化、远程监控、车载通信、医疗健康等。公司的优势在于:

1. 技术领先:Sierra Wireless拥有强大的研发实力,不断推出支持最新无线通信技术的模块和解决方案。

2. 产品丰富:提供多种无线通信模块和解决方案,满足不同客户的需求。

3. 服务支持:提供全方位的技术支持和服务,帮助客户解决无线通信问题。

4. 合作伙伴广泛:与全球多家知名企业和运营商建立了合作关系,共同推动物联网技术的发展。

BC118-DISKIT001数据手册

厂牌 PDF简要描述 下载
SIERRA WIRELESS 蓝牙芯片 SIERRA WIRELESS BC118-DISKIT001 BC118-DISKIT001数据手册

BC118-DISKIT001封装设计

查看详情并下载
Symbol
Footprint
3D Model
