6001197

产品分类: 无线收发芯片
厂牌: SIERRA WIRELESS
产品描述: Cellular,Navigation,WiFi 698MHz 3.8GHz 面板安装
供应商型号: SGQ-6001197
供应商: 期货订购
标准整包数: 1
SIERRA WIRELESS 无线收发芯片 6001197

6001197概述

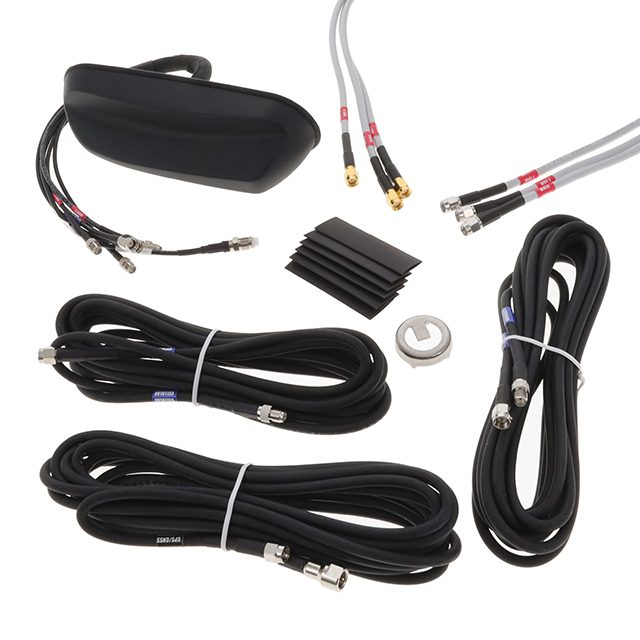

    # AirLink® Antenna 6-in-1 SharkFin 技术手册

    产品简介


    Sierra Wireless 的 AirLink® Antenna 6-in-1 SharkFin 是一款高性能的天线系统,专为物联网(IoT)应用设计。该产品集成了多种功能,包括 2G/3G/4G LTE 频段和双频段 Wi-Fi(2.4/5GHz),并具备用于全球导航卫星系统(GNSS)的主动天线。这款紧凑型天线适用于路由器、网关和各种工业应用场合,提供卓越的信号接收能力和广泛的工作温度范围。

    技术参数


    电气数据
    - 频率范围
    - 元件2和3:698-960 MHz, 1710-2170 MHz, 2500-3800 MHz
    - 元件4和5:2.4 GHz / 4.9-6.0 GHz
    - 元件6(鞭状天线):2.4 GHz / 4.9-6.0 GHz
    - 操作带宽
    - 元件2和3:2G/3G/4G LTE
    - 元件4、5和6:2.4 GHz/5 GHz Wi-Fi
    - 峰值增益
    - 元件2和3:2 dBi(698-960 MHz),5 dBi(1710-3800 MHz)
    - 元件4、5和6:4 dBi(2.4 GHz),6 dBi(5.8 GHz)
    - 隔离度
    - 蜂窝信号:> 11 dB
    - Wi-Fi:> 19 dB
    - 典型效率
    - 元件2和3:> 50%
    - 相关系数
    - 元件2和3:< 0.2
    - 极化
    - 垂直
    - 阻抗
    - 50Ω
    - 最大输入功率
    - 25W
    GPS/GNSS 数据
    - 频率范围
    - 元件1:1562-1612 MHz
    - 驻波比
    - < 2:1 ± 4 MHz
    - LNA 增益
    - 26 dB
    - 极化
    - 右手圆极化
    - 操作电压
    - 3-5 V DC
    - 电流
    - < 20 mA
    机械数据
    - 尺寸
    - 高度(含鞭状天线):118 mm(4.6 英寸)
    - 高度(不含鞭状天线):50 mm(2.2 英寸)
    - 长度:170 mm(6.77 英寸)
    - 宽度:60 mm(2.4 英寸)
    - 工作温度
    - -40°C / +80°C(-40°F / 176°F)
    - 材料
    - ASA, EPDM, 铝合金
    - 颜色
    - 黑色
    - 防护等级
    - IP66
    安装数据
    - 安装类型
    - 螺栓安装
    - 安装孔径
    - 19 mm(3/4 英寸)
    电缆数据
    - 蜂窝/LTE 电缆
    - 类型:CS29
    - 长度:4 m(13 英尺)
    - 终端:SMA 插头
    - GPS 电缆
    - 类型:CS29
    - 长度:4 m(13 英尺)
    - 终端:SMA 插头
    - Wi-Fi 电缆
    - 类型:CS32
    - 长度:4 m(13 英尺)
    - 终端:RP-SMA 插头

    产品特点和优势


    AirLink® Antenna 6-in-1 SharkFin 集成了多种关键功能:
    - 支持多个频段的 LTE 和 Wi-Fi 连接。
    - 包含一个具有 26 dB 增益 LNA 的 GNSS 主动天线。
    - 紧凑的设计使其易于集成到各种设备中。
    - 高增益和低相关系数保证了出色的信号接收能力。
    - 宽广的工作温度范围适合极端环境。
    这些特点使得该天线在工业 IoT 应用中表现出色,尤其是需要多频段连接和高可靠性的地方。

    应用案例和使用建议


    AirLink® Antenna 6-in-1 SharkFin 广泛应用于工业级无线通信、物联网设备和车载通信系统。例如,在远程监控系统中,它可以显著提高信号质量,确保数据传输的稳定性和准确性。此外,对于需要在全球范围内工作的设备,它提供了可靠的 GNSS 接收能力。
    使用建议:
    - 在高温或低温环境中,确保电缆和连接器的正确安装,避免损坏。
    - 使用屏蔽电缆减少干扰。
    - 定期检查天线的安装情况,确保信号强度不因安装松动而下降。

    兼容性和支持


    AirLink® Antenna 6-in-1 SharkFin 已通过认证,可以与 Sierra Wireless 的路由器和网关无缝配合使用。Sierra Wireless 提供了全面的技术支持和保修服务,以帮助客户解决问题和优化性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号弱 | 检查天线是否正确安装,电缆是否有破损。 |
    | 电流过高 | 检查电源电压是否符合要求,电缆连接是否良好。 |
    | 温度过高 | 确保天线周围通风良好,避免直接暴露在阳光下。 |

    总结和推荐


    总体来说,AirLink® Antenna 6-in-1 SharkFin 是一款高度集成且功能强大的天线系统,特别适合于工业 IoT 和远程通信应用。其多频段支持和高可靠性使其在市场上具有很强的竞争力。强烈推荐使用这款天线来提升您的设备的无线通信性能。

6001197参数

参数
射频系列/标准 Cellular,Navigation,WiFi
调制方式 -
支持协议 -
最大工作频率 3.8GHz
接口类型 -
发送机数量 -
接收电流 -
传输电流 -
最小工作频率 698MHz
接收机数量 -
典型供电电流 -
模块/芯片分类 -
最大工作供电电压 -
典型灵敏度 -
最小工作供电电压 -
典型输出功率 -
最大数据速率 -
安装方式 面板安装
零件状态 在售
包装方式 盒装

6001197厂商介绍

Sierra Wireless是一家全球领先的无线通信模块和解决方案提供商,成立于1993年,总部位于加拿大温哥华。公司专注于为物联网(IoT)设备提供无线连接解决方案,帮助企业实现设备的数据传输和远程管理。

Sierra Wireless的主营产品主要分为以下几类:

1. 无线通信模块:包括2G、3G、4G LTE和5G模块,支持多种无线通信协议,如GPRS、HSPA+、LTE-M、NB-IoT等。

2. 无线路由器和网关:提供无线数据传输和路由功能,支持多种无线网络协议,如Wi-Fi、蓝牙、ZigBee等。

3. 无线调制解调器:提供无线数据传输功能,支持多种无线通信协议,如GSM、CDMA等。

4. 无线解决方案:提供端到端的无线通信解决方案,包括硬件、软件和服务,帮助客户快速部署和优化无线通信系统。

Sierra Wireless的产品广泛应用于多个领域,如智能城市、工业自动化、远程监控、车载通信、医疗健康等。公司的优势在于:

1. 技术领先:Sierra Wireless拥有强大的研发实力,不断推出支持最新无线通信技术的模块和解决方案。

2. 产品丰富:提供多种无线通信模块和解决方案,满足不同客户的需求。

3. 服务支持:提供全方位的技术支持和服务,帮助客户解决无线通信问题。

4. 合作伙伴广泛:与全球多家知名企业和运营商建立了合作关系,共同推动物联网技术的发展。

6001197数据手册

厂牌 PDF简要描述 下载
SIERRA WIRELESS 无线收发芯片 SIERRA WIRELESS 6001197 6001197数据手册

6001197封装设计

查看详情并下载
Symbol
Footprint
3D Model
