6ES79720BA120XA0

产品分类: D-Sub 连接器
厂牌: SIEMENS/西门子
产品描述: Siemens D-Sub连接器, DB9针, 电缆安装, 直角主体
供应商型号: 982-6ES79720BA120XA0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 D-Sub 连接器 6ES79720BA120XA0

6ES79720BA120XA0概述


    产品简介

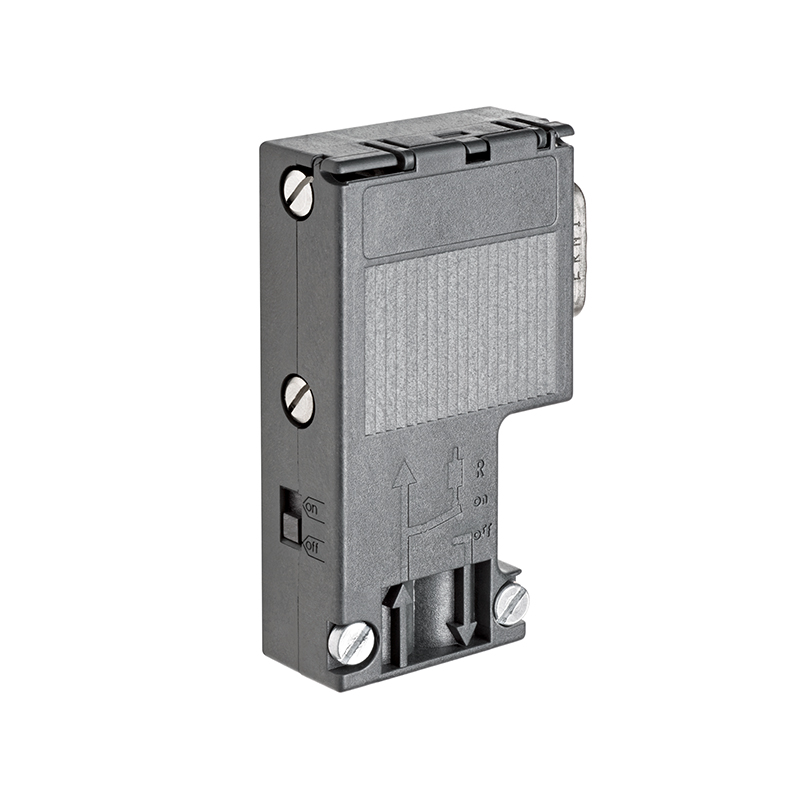

    6ES7972-0BA12-0XA0 PROFIBUS Connector
    本产品是一款适用于PROFIBUS通信系统的连接器,主要用于将PROFIBUS设备连接到总线上。该连接器设计用于高达12Mbit/s的数据传输速率,采用螺钉式电气连接方式。产品设计为90度出线方向,适用于紧凑型安装空间。此外,该连接器集成了一个带有隔离功能的终端电阻,有助于提高通信质量。此款连接器不带编程端口,并且没有PG插座。该产品广泛应用于自动化系统、工业控制系统以及需要高速数据传输的场合。

    技术参数


    - 产品型号: 6ES7972-0BA12-0XA0
    - 产品类型: PROFIBUS连接器
    - 传输速率: 9.6kbit/s 至 12Mbit/s
    - 接口数量:
    - PROFIBUS电缆接口:2个(螺钉连接)
    - 网络组件或终端设备接口:1个(9针mini-D型连接器)
    - 终端电阻: 带有隔离功能,可通过滑动开关连接
    - 机械数据:
    - 设计:集成的终端电阻组合
    - 外壳材料:塑料
    - 锁定机制:螺纹连接
    - 尺寸和重量:
    - 宽度:15.8mm
    - 高度:64mm
    - 深度:35.6mm
    - 净重:36g
    - 环境条件:
    - 运行温度范围:-25°C至+60°C
    - 存储温度范围:-40°C至+70°C
    - 运输温度范围:-40°C至+70°C
    - 防护等级: IP20
    - 标准和认证:
    - 符合RoHS标准
    - 通过UL认证
    - 符合IEC 81346-2标准

    产品特点和优势


    - 高速传输: 支持高达12Mbit/s的数据传输速率,确保快速可靠的通信。
    - 集成终端电阻: 内置具有隔离功能的终端电阻,可有效减少信号反射和干扰。
    - 螺钉式连接: 确保稳固的电气连接,提高长期使用的可靠性。
    - 兼容性强: 适用于多种PROFIBUS通信系统,支持PROFIBUS DP标准。
    - 环境适应性强: 在宽广的温度范围内都能稳定工作,适用于各种工业环境。
    - 认证齐全: 符合多项国际标准和安全认证,确保产品质量和安全性。

    应用案例和使用建议


    应用案例:
    这款连接器常用于工厂自动化和工业控制系统的布线工程中,尤其适用于那些需要在狭小空间内进行高密度布线的场合。例如,在生产线上的传感器和执行器之间建立可靠的通信链路。
    使用建议:
    1. 正确接线: 在安装过程中,务必按照手册中的接线图进行正确的接线操作,以避免信号干扰。
    2. 温度监控: 尽管产品可以在较宽的温度范围内工作,但在极端环境下使用时仍需注意温度变化可能带来的影响。
    3. 防尘防水: 虽然防护等级为IP20,但在恶劣环境中使用时,建议采取额外的防尘防水措施。

    兼容性和支持


    - 兼容性: 该连接器专为PROFIBUS系统设计,兼容各种符合PROFIBUS DP标准的设备。
    - 技术支持: 供应商提供详细的技术文档和支持服务,确保客户在安装和使用过程中得到全面支持。

    常见问题与解决方案


    1. 问题: 数据传输不稳定。
    - 解决方案: 检查终端电阻是否正确安装并良好接地,确认所有接线连接无误。
    2. 问题: 连接器损坏。
    - 解决方案: 在安装过程中注意不要过度拧紧螺钉,以免损坏连接器结构。
    3. 问题: 数据传输速度慢。
    - 解决方案: 检查系统配置是否支持所选的传输速率,确认线缆质量和长度满足要求。

    总结和推荐


    6ES7972-0BA12-0XA0 PROFIBUS Connector以其高速传输、集成终端电阻、牢固的螺钉式连接等特点,在工业自动化领域表现出色。其广泛应用范围和广泛的兼容性使其成为一款值得信赖的产品。我们强烈推荐使用这款连接器,特别是对于需要高效、可靠数据传输的应用场景。

6ES79720BA120XA0参数

参数
端接 -
额定电流 -
排数 -
触头镀层 -
外壳材料 Plastic
针脚数 -
类型 -
颜色 -
长*宽*高 64mm*15.8mm*35.6mm
安装方式 导线安装
应用等级 工业级
包装方式 散装

6ES79720BA120XA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6ES79720BA120XA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 D-Sub 连接器 SIEMENS/西门子 6ES79720BA120XA0 6ES79720BA120XA0数据手册

6ES79720BA120XA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
