5SJ42068HG42

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: Circuit breaker 10kA, 2-pole, D, 6A
供应商型号: 3473-5SJ42068HG42-ND
供应商: Digi-Key
标准整包数: 1

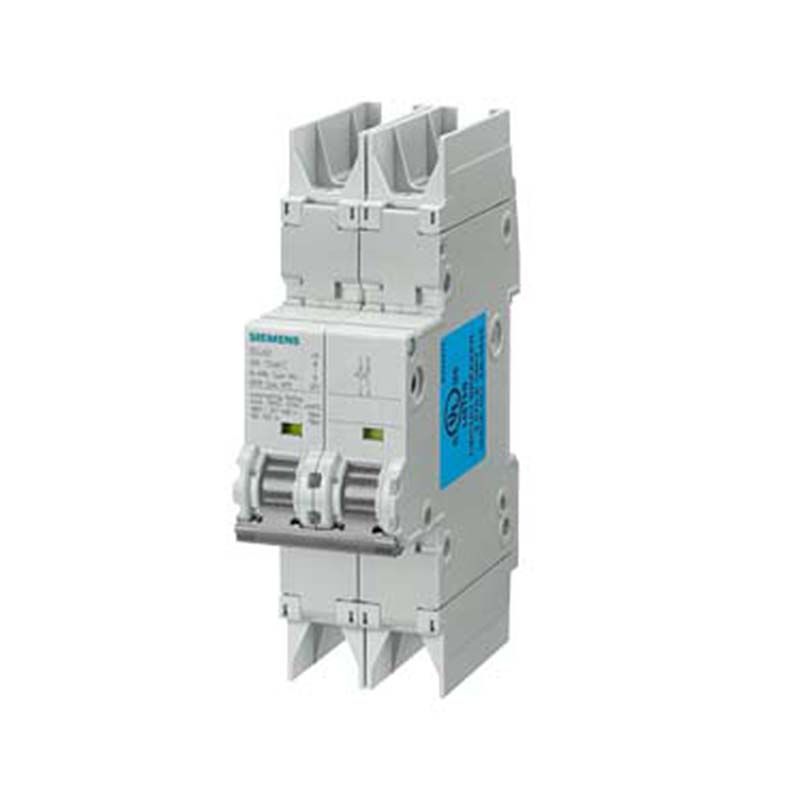

SIEMENS/西门子 断路器 5SJ42068HG42

5SJ42068HG42概述

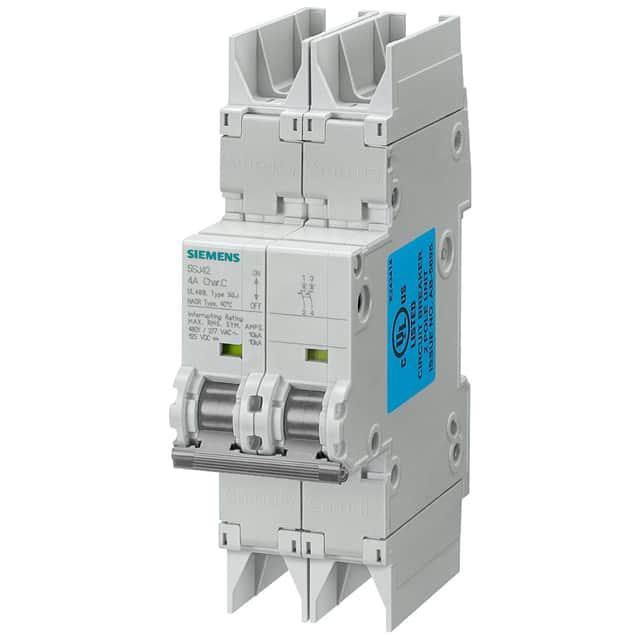

    # 电子元器件技术手册:Siemens 5SJ4206-8HG42 微型断路器

    产品简介


    Siemens 5SJ4206-8HG42 是一款适用于工业和机械工程领域的微型断路器。这款断路器具备双极开关特性,额定电流为6A,符合UL 489标准。它采用D级脱扣特性,提供优异的过载保护,并且能够在高达10kA的短路电流下稳定工作。其小巧紧凑的设计使其适用于各种空间受限的应用场合。

    技术参数


    基本技术规格
    - 型号: 5SJ4206-8HG42
    - 品牌: SENTRON
    - 类型: 微型断路器
    - 极数: 双极 (2P)
    - 脱扣特性: D类
    - 机械寿命 (开关周期): 20,000次
    - 安装环境: 适用于环境B(抗干扰能力不适用)
    - 过电压类别: 3
    - 污染等级: 3
    电气参数
    - 额定绝缘电压: 440V AC
    - 操作电压:
    - AC: 最大277V
    - DC: 单通道最大60V,双通道最大125V
    - 额定频率: 50Hz
    - 额定电流: 6A
    - 额定短路分断能力:
    - EN 60898: 10kA
    - IEC 60947-2: 15kA
    - 损耗功率: 2.6W(每极,热运行状态)
    物理特性
    - 高度: 121mm
    - 宽度: 36mm
    - 深度: 76mm
    - 安装深度: 70mm
    - 重量: 333g
    - 模数单位数: 2
    环境适应性
    - 温度范围:
    - 工作: -25°C 至 55°C
    - 存储: -40°C 至 75°C
    - 湿度: 最大95%
    - 振动耐受性: 50 m/s² (25至150Hz), 60 m/s² (35Hz,持续4秒)

    产品特点和优势


    - D级脱扣特性: 适合高感性负载,如电动机等。
    - 高分断能力: 在短路情况下可迅速切断电流,保护电路安全。
    - 环境适应性强: 能够承受极端的温度和湿度条件。
    - 防尘防水: 达到IP20/IP40防护等级。
    - 阻燃材料: 符合卤素自由设计标准。
    - 易于安装: 通过标准导轨安装,兼容性好。

    应用案例和使用建议


    应用场景
    5SJ4206-8HG42 断路器广泛应用于机械工程和工业自动化领域。例如,在电动机控制面板、配电箱以及需要过载和短路保护的电路中。
    使用建议
    - 选择合适的导线: 为保证连接可靠,应选择合适的电缆截面,最小为1.5mm²,最大为25mm²。
    - 注意安装位置: 安装时应确保周围无杂物,避免高温环境。

    兼容性和支持


    - 兼容性: 可与标准导轨安装系统配合使用,适用于多种工业标准。
    - 支持服务: 通过Siemens官方网站可以获取产品手册、证书、常见问题解答等相关文档。

    常见问题与解决方案


    常见问题
    1. 断路器频繁跳闸:检查负载是否超载,是否有短路现象。
    2. 无法闭合: 检查电源电压是否符合要求,触点是否有损伤。
    3. 发热严重: 检查接线是否紧固,电路是否正常。
    解决方案
    - 确保负载不超过断路器的额定电流。
    - 检查所有接线端子是否牢固连接。
    - 如有必要,更换损坏部件或清洁接点。

    总结和推荐


    综上所述,Siemens 5SJ4206-8HG42 微型断路器是一款性能卓越、可靠性高的电子元器件。它的高分断能力和广泛的环境适应性使其成为机械工程和工业应用的理想选择。强烈推荐此产品用于需要高效过载和短路保护的场合。

5SJ42068HG42参数

参数
照明 -
断路器类型 -
执行器类型 -
额定电流 -
极数 -
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
零件状态 在售
包装方式 散装

5SJ42068HG42厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

5SJ42068HG42数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 5SJ42068HG42 5SJ42068HG42数据手册

5SJ42068HG42封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 167.6272 ¥ 1416.4498
5+ $ 138.9794 ¥ 1174.3756
50+ $ 105.9205 ¥ 895.0279
100+ $ 101.517 ¥ 857.8187
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1416.44
