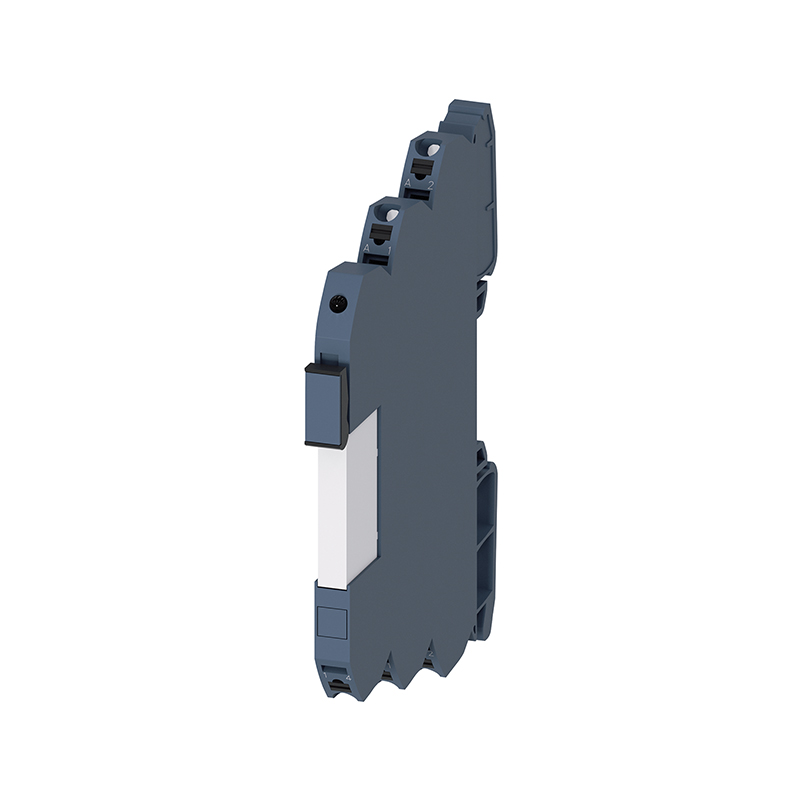

3RQ31182AB00

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述: Siemens 接口继电器, SIRIUS系列, 线圈电压 24V 交流/直流
供应商型号: 982-3RQ31182AB00
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他继电器 3RQ31182AB00

3RQ31182AB00概述


    产品简介


    产品名称:耦合继电器(3RQ3系列)
    品牌名称:SIRIUS
    产品类型:耦合继电器
    主要功能:
    - 用于控制电路和辅助电路之间的信号传输和隔离。
    - 通过插件式继电器提供快速连接和易于维护的功能。
    - 适用于需要高可靠性和高性能的工业自动化系统。
    应用领域:
    - 工业自动化控制系统
    - 机械设备的控制系统
    - 智能建筑管理系统

    技术参数


    基本规格:
    - 电压范围: AC/DC 24 V
    - 额定电流: 热电流 6 A
    - 额定电压: 300 V (过电压类别III)
    - 绝缘电压: 300 V
    - 浪涌电压等级: 4 kV
    - 接触可靠性: 17 V, 5 mA 下100百万次操作中仅允许一次错误切换
    开关特性:
    - 触点类型: 转换型触点(Changeover Contact)
    - 材料: AgSnO2
    - 最大切换电流:
    - AC-15:24 V时为3 A,250 V时为3 A
    - DC-13:24 V时为1 A,125 V时为0.2 A,250 V时为0.1 A
    机械和电气性能:
    - 防护等级: IP20
    - 冲击测试: 符合IEC 60068-2-27标准,15g/11ms
    - 操作频率: 最大72,000次/小时
    - 机械寿命: 10,000,000次操作周期
    电磁兼容性:
    - 抗干扰等级: 符合IEC 60947-1中的严重等级3
    - 抗静电能力: 接触放电/空气放电:6kV/8kV

    产品特点和优势


    特点:
    - 紧凑设计: 宽度仅为6.2mm,适合空间受限的应用场景。
    - 高效节能: 消耗的功率仅为0.3W。
    - 耐用性强: 额定操作次数高达10,000,000次,确保长期稳定运行。
    - 快速插拔接口: 易于安装和维护。
    优势:
    - 高可靠性: 几乎无错误的触点切换能力,确保系统的高度可靠。
    - 强抗干扰能力: 符合IEC标准,适用于恶劣的工作环境。
    - 广泛的兼容性: 支持多种导线类型和直径,便于集成。

    应用案例和使用建议


    应用场景:
    - 用于工业控制设备的信号隔离和转换,如PLC(可编程逻辑控制器)与电机、传感器的接口。
    - 在智能楼宇管理系统中作为信号转接装置,以提高系统的稳定性。
    使用建议:
    - 在选择电源电压时,请注意保持在24V AC/DC范围内,避免超出规定的输入电压范围。
    - 确保连接线的截面积符合规范要求(0.25至2.5mm²),特别是对于直流电(DC)系统。
    - 将安装位置尽量远离发热源和湿度较大的环境,以避免潜在的短路风险。

    兼容性和支持


    兼容性:
    - 该产品与不同品牌的PLC和传感器具有良好的兼容性,但建议在特定应用前进行充分测试。
    - 可与其他标准组件配合使用,形成完整的控制回路。
    厂商支持:
    - 西门子公司提供详尽的技术文档和在线支持服务,包括产品手册、FAQ和安装指南。
    - 在购买后如有任何问题,可以通过官方网站联系客服获取帮助。

    常见问题与解决方案


    问题1:无法正常启动
    - 解决方案: 检查供电电压是否在24V AC/DC范围内;确认连接线路正确且未损坏。
    问题2:接触不良
    - 解决方案: 清理触点上的氧化物或其他杂质;重新调整触点间隙。
    问题3:频繁出现错误切换
    - 解决方案: 确认周围电磁干扰程度;检查接地是否良好,以排除外部干扰的影响。

    总结和推荐


    综上所述:
    - 该产品以其紧凑的设计、高可靠性、广泛的应用兼容性以及强大的技术支持而著称。
    - 对于追求高性能和高可靠性的自动化控制系统而言,3RQ3系列耦合继电器是一个理想的选择。
    推荐指数:
    - 强烈推荐应用于各类需要高精度控制和可靠信号传递的工业自动化项目中。

3RQ31182AB00参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 93mm*93mm*93mm
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 盒装
