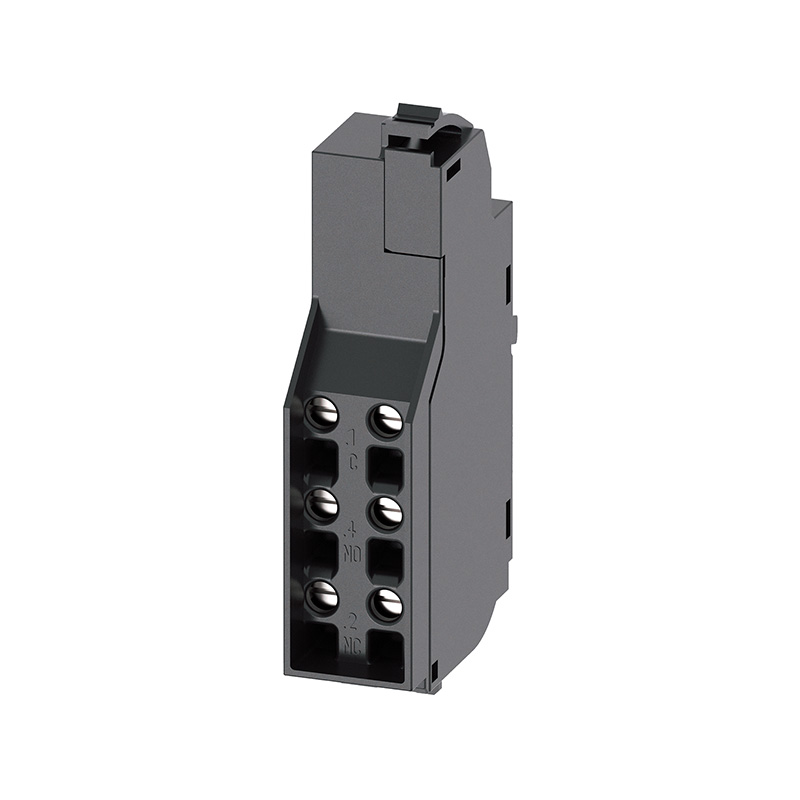

3VA9988-0AA11

产品分类: 电路保护配件
厂牌: SIEMENS/西门子
产品描述: Auxiliary switch Changeover contacts Type (14mm) Accessory
供应商型号: 3VA99880AA11
供应商: 国内现货
标准整包数: 1
SIEMENS/西门子 电路保护配件 3VA9988-0AA11

3VA9988-0AA11概述


    产品简介


    SENTRON 辅助开关
    SENTRON 是西门子旗下的品牌,提供高品质的辅助开关产品。本款辅助开关型号为3VA9988-0AA11,适用于西门子断路器系列,如3VA11-15 和 3VA20-26。该辅助开关的主要功能是提供断路器状态的信号反馈,用于控制系统自动化,增强电路的安全性和可靠性。

    技术参数


    - 污染等级: 3级
    - 过电压类别: III类
    - 浪涌电压耐受: 6kV
    - 额定工作电压:
    - 交流电(AC): 600V(50Hz)
    - 直流电(DC): 250V
    - 热电流: 10A
    - 操作电流:
    - 交流电(AC-12):
    - 12V: 10A
    - 24V: 10A
    - 48V: 10A
    - 125V: 10A
    - 220/240V: 10A
    - 380/400V: 6A
    - 400V: 6A
    - 600V: 2A
    - 直流电(DC-12):
    - 12V: 6A
    - 24V: 6A
    - 48V: 2A
    - 110V: 0.6A
    - 250V: 0.3A
    - 直流电(DC-13):
    - 12V: 3A
    - 24V: 3A
    - 48V: 0.8A
    - 110V: 0.2A
    - 250V: 0.1A
    - 交流电(AC-15):
    - 12V: 6A
    - 24V: 6A
    - 48V: 6A
    - 125V: 6A
    - 220/240V: 6A
    - 380/400V: 2A
    - 600V: 0.6A
    - 机械设计:
    - 高度: 56mm
    - 宽度: 14mm
    - 深度: 30mm
    - 接线扭矩:
    - 螺钉端子: 最小 0.4N·m, 最大 0.5N·m (IEC标准)
    - 螺钉端子: 最小 3.5lbf·in, 最大 4.4lbf·in (UL标准)
    - 连接导体截面:
    - 最小: 0.75mm²
    - 最大: 2.5mm²
    - AWG编号: 19-14 (对应于14mm辅助触点)

    产品特点和优势


    SENTRON 辅助开关具有以下显著特点和优势:
    1. 高可靠性: 6kV的浪涌电压耐受能力确保在高压环境下依然能够正常运行。
    2. 广泛适用性: 支持多种电压和电流等级,适用于不同应用场景。
    3. 紧凑设计: 小巧的尺寸使其易于安装在有限的空间内。
    4. 可靠接线: 明确的扭矩范围保证了接线时的稳定性。

    应用案例和使用建议


    - 应用案例: 该辅助开关通常应用于工业自动化系统中,如工厂自动控制、建筑自动化系统等。
    - 使用建议:
    - 确保接线的正确性和可靠性,严格按照规定的扭矩值进行紧固。
    - 在不同的电压和电流条件下,选择合适的接线导体截面积以满足应用需求。

    兼容性和支持


    - 兼容性: 该辅助开关可与西门子断路器系列(如3VA11-15 和 3VA20-26)无缝配合。
    - 支持: 西门子提供了详细的技术文档、用户手册、认证证书及技术支持,用户可以访问相关网站获取更多信息。

    常见问题与解决方案


    - 问题1: 如何正确固定接线端子?
    - 解决方案: 确保扭矩在规定范围内,避免过紧或过松导致接触不良或损坏。
    - 问题2: 辅助开关的工作电压如何选择?
    - 解决方案: 根据具体应用场景选择合适的电压等级,遵循产品手册中的建议。

    总结和推荐


    综上所述,SENTRON 的辅助开关(型号3VA9988-0AA11)是一款具备高可靠性和广泛应用性的产品。它不仅具有广泛的适用性,而且具备紧凑的设计和良好的电气性能,非常适合用于工业自动化系统。强烈推荐给需要在复杂环境中部署稳定控制系统的客户。
    如果您对进一步了解该产品有任何疑问,欢迎访问西门子官方网站获取更多详细资料和技术支持。

3VA9988-0AA11厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3VA9988-0AA11数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 电路保护配件 SIEMENS/西门子 3VA9988-0AA11 3VA9988-0AA11数据手册
