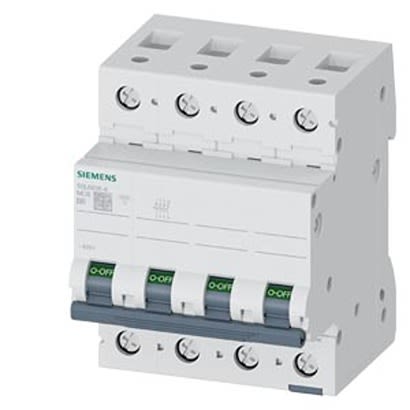

5SL6606-6

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 62.5V 440V 3P+N 6A DIN导轨安装
供应商型号: 328356
供应商: 海外现货
标准整包数: 1
SIEMENS/西门子 断路器 5SL6606-6

5SL6606-6概述

    # Siemens 5SL 系列微型断路器产品技术手册

    产品简介


    Siemens 的 5SL 系列微型断路器(Miniature Circuit Breakers, MCB)专为低压电路保护设计,适用于工业和商业领域。该系列断路器具有额定电流范围从 0.3A 至 63A,额定工作电压为 230/400V AC。其设计旨在满足高达 6kA 的短路容量要求,并广泛应用于配电盘、电机保护及各类设备的过载和短路保护场景。
    5SL 断路器采用模块化设计,适用于标准 DIN 导轨安装,方便操作且易于集成到现有系统中。其模块化特性使其成为工业电气保护系统的理想选择。

    技术参数


    以下是 5SL 系列断路器的关键技术规格和性能参数:
    | 参数 | 规格 |

    | 额定电流范围 | 0.3A ~ 63A |
    | 额定电压 | AC 230/400V |
    | 最大分断能力 | 6kA@AC 250V |
    | 操作电压范围 | AC/DC 24V 至 AC 440V,DC 每极最大 60V |
    | 工作温度范围 | -25°C 至 +45°C,偶尔可达 +55°C,最大湿度 95% |
    | 存储温度范围 | -40°C 至 +75°C |
    | 绝缘等级 | IP20 |
    | 过电压类别 | Ⅱ 类 / III 类 |
    | 认证标准 | 符合 EN 60898 和 VDE 标准 |
    | 特性曲线 | B 和 C 曲线可选 |
    此外,5SL 系列还具备以下特性:
    - 支持方形端子,适配电缆截面积 0.75 mm² 至 35 mm²。
    - 辅助开关和故障信号触点可快速安装。
    - 具备触电保护功能,确保安全操作。

    产品特点和优势


    特色功能:
    1. 外观设计:断路器手柄颜色编码清晰,易于识别切换状态。
    2. 易安装性:端子设计支持多根电缆同时连接,便于安装。
    3. 模块化概念:与其他 Siemens 小型断路器统一的安装理念,兼容性强。
    4. 工具无需拆除:可直接从汇流排上拆卸单个断路器。
    市场竞争力:
    - 灵活配置:提供多种接线方式(1P、1P+N、2P、3P、3P+N、4P),适应复杂应用场景。
    - 可靠性高:高绝缘等级和宽工作温度范围,确保长期稳定运行。
    - 高效维护:模块化结构简化了安装与更换流程。

    应用案例和使用建议


    典型应用场景:
    1. 工业配电系统:用于工厂内的低压配电网络。
    2. 建筑设施保护:如楼宇自动化系统中的设备保护。
    3. 备用电源管理:支持 UPS 和备用发电系统的集成。
    使用建议:
    - 根据实际需求选择正确的额定电流与接线方式。
    - 在高负载条件下,优先选用 C 曲线特性。
    - 注意电缆与断路器端子之间的匹配性以确保安全性。

    兼容性和支持


    - 兼容性:5SL 系列断路器可与其它 Siemens 小型断路器共享汇流排系统,确保系统一致性。
    - 支持服务:Siemens 提供全面的技术文档、在线支持及售后维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 断路器频繁跳闸 | 检查负载是否超出额定值或线路接触不良 |
    | 安装后无法正常闭合 | 确认手柄已正确复位且接线无误 |
    | 长时间使用出现发热现象 | 检查周围环境温度是否过高,避免过度负载 |
    | 辅助触点反馈异常 | 确保接线正确并检查触点清洁状况 |

    总结和推荐


    Siemens 5SL 系列微型断路器凭借其卓越的设计、可靠的功能以及广泛的适用性,在工业和商业领域表现出色。其灵活的安装选项、高性价比和出色的技术性能使它成为保护电路的理想选择。无论是在配电系统还是自动化控制领域,这款产品都值得推荐。
    结论:强烈推荐 Siemens 5SL 系列微型断路器用于需要高可靠性和灵活性的电气保护场合。

5SL6606-6参数

参数
执行器类型 -
额定电流 6A
极数 3P+N
额定电压-AC 440V
额定电压-DC 62.5V
照明电压-标称值 -
照明 -
断路器类型 -
安装方式 DIN导轨安装
应用等级 工业级

5SL6606-6厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

5SL6606-6数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 5SL6606-6 5SL6606-6数据手册
