首页  >  产品百科  >  3RV29012E

3RV29012E

产品分类: 电路保护配件
厂牌: SIEMENS/西门子
产品描述:
供应商型号: 3RV29012E
供应商: 云汉优选
标准整包数: 1

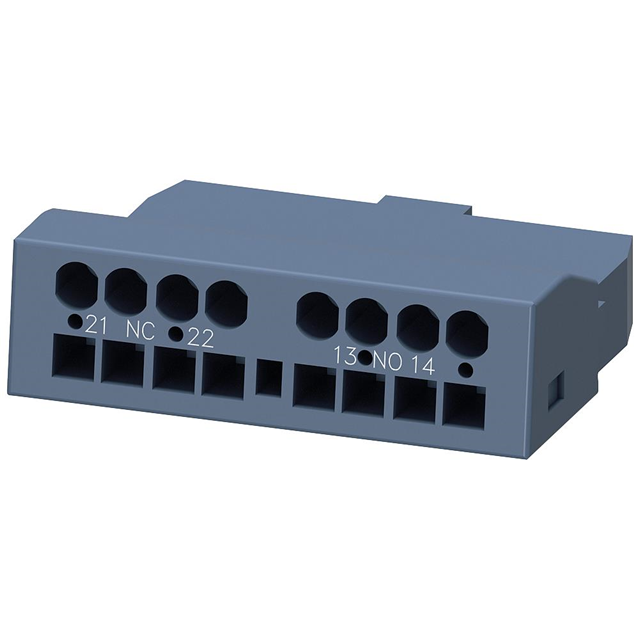

SIEMENS/西门子 电路保护配件 3RV29012E

3RV29012E概述

    # 电子元器件产品技术手册

    产品简介


    产品类型:辅助开关
    主要功能:为断路器提供瞬时接触的辅助功能
    应用领域:适用于低压电气系统,用于监控和控制电路的通断状态

    技术参数


    - 尺寸:小型断路器S00、S0、S2、S3
    - 认证:CE / UL / CSA / CCC
    - 禁止物质(日期):2009年10月1日
    - 触点配置:1个常闭(NC)触点,1个常开(NO)触点,无转换触点(CO)
    - 操作电流:
    - AC-12条件下:24V时为2.5A,230V时为2.5A
    - AC-15条件下:24V时为2A,230V时为0.5A
    - DC-13条件下:24V时为1A,48V时为0.3A,60V时为0.15A
    - 工作环境:
    - 操作温度范围:-20°C至+60°C
    - 存储温度范围:-50°C至+80°C
    - 保护等级:IP20
    - 安装方式:插拔式固定
    - 尺寸:高13mm,宽45mm,深17mm
    - 连接方式:弹簧端子
    - 可连接导线截面积:
    - 固态或绞合导线:0.5mm²至2.5mm²
    - 细绞合导线,带芯线处理:0.5mm²至1.5mm²
    - 细绞合导线,不带芯线处理:0.5mm²至1.5mm²
    - AWG电缆规格:14到20号

    产品特点和优势


    该辅助开关具备以下特点和优势:
    - 高可靠性:能够在严苛环境下正常工作,适用于多种电气系统。
    - 多功能性:可满足不同类型的断路器需求,通过简单的安装即可实现对电路状态的实时监控。
    - 易于安装:采用插拔式固定设计,方便快速安装和拆卸。
    - 宽温范围:在极端温度环境下仍能保持稳定工作,适应性强。
    - 认证齐全:获得CE、UL、CSA和CCC等多种国际认证,确保产品的可靠性和安全性。

    应用案例和使用建议


    应用案例
    该辅助开关广泛应用于工业自动化控制系统中,用于监控断路器的状态。例如,在电力系统中,它可以用于监测高压配电柜内断路器的开闭状态;在工厂自动化领域,它可以用于监控生产线上的关键设备。
    使用建议
    1. 正确选择型号:根据实际需要选择合适的尺寸和触点配置,以满足不同应用场景的要求。
    2. 注意环境条件:在安装时考虑周围环境的温度和湿度,确保产品能在规定范围内正常工作。
    3. 正确的接线方法:按照技术手册的要求正确接线,确保安全和可靠性。
    4. 定期检查:建议定期检查辅助开关的工作状态,以确保其始终处于最佳工作状态。

    兼容性和支持


    - 兼容性:该辅助开关适用于各种品牌的低压断路器,具体请参阅产品手册确认其兼容性。
    - 支持和维护:制造商提供详细的技术文档和售后服务,用户可以通过官方网站获取更多帮助和支持。

    常见问题与解决方案


    常见问题
    1. 如何正确接线?
    - 确保按照技术手册中的要求进行接线,特别注意正负极的区分。

    2. 产品出现异常情况怎么办?
    - 首先检查接线是否正确,如果接线没有问题,建议联系售后服务部门寻求帮助。

    3. 如何更换损坏的辅助开关?
    - 断开电源后,按照安装指南中的步骤进行更换。
    解决方案
    1. 接线问题:请仔细阅读技术手册中的接线图和说明,确保所有接线符合标准。
    2. 异常情况:及时联系技术支持人员,他们会根据具体情况给出相应的解决方案。
    3. 更换辅助开关:参考更换指南,逐步进行更换操作,确保新安装的产品正常工作。

    总结和推荐


    总结:该辅助开关凭借其高可靠性、多功能性和广泛的适用性,在低压电气系统中表现优异。它能够满足用户在多种应用场景下的需求,并且拥有完善的认证和支持体系。
    推荐:鉴于其卓越的性能和良好的市场口碑,强烈推荐给那些需要高精度、高可靠性的辅助开关解决方案的用户。

3RV29012E参数

参数
包装方式 散装

3RV29012E厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RV29012E数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 电路保护配件 SIEMENS/西门子 3RV29012E 3RV29012E数据手册

3RV29012E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 147.68
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 147.68
