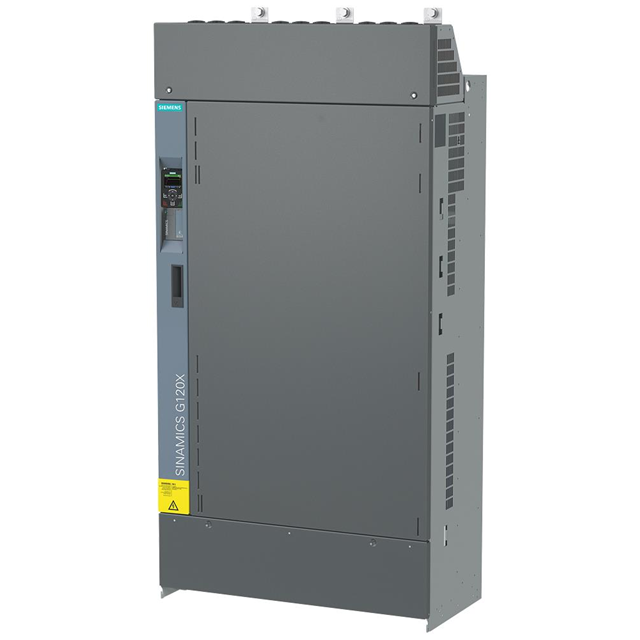

6SL32203YH641CF0

产品分类: 电机驱动器
厂牌: SIEMENS/西门子
产品描述: 600V~690V 交流电机 500V~690VAC 500V~690VAC 底座安装
供应商型号: 982-6SL32203YH641CF0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 电机驱动器 6SL32203YH641CF0

6SL32203YH641CF0概述

    SINAMICS G120X 技术手册

    1. 产品简介


    SINAMICS G120X 是一款高效能变频器,属于 SIEMENS 公司的产品线之一。该变频器广泛应用于工业自动化领域,如风机、泵类、压缩机、传送带及混料机等设备的电机驱动控制。它通过精确的速度控制和转矩控制,确保设备运行稳定且高效节能。

    2. 技术参数


    输入参数
    - 额定电压:690 V IEC 600 V NEC
    - 电源频率:47...63 Hz
    - 最大操作频率:0...100 Hz
    - 相数:3 AC
    - 线电压范围:500...690 V (+10% -10%)
    - 电压波动:±10%
    - 防护等级:IP55 / UL Type 12
    - 温度范围:-40...70°C
    - 湿度范围:0...95%,在 40°C (104°F) 条件下
    - 存储温度:-40...70°C
    - 运行温度:-25...55°C
    - 通风要求:空气冷却使用集成风扇
    - 冷却要求:空气冷却
    - 额定功率(LO):450.00 kW
    - 额定功率(HO):500.00 kW
    - 电机电流:
    - LO 模式:581.00 A
    - HO 模式:768.00 A
    - 脉冲频率:2 kHz
    - 效率:η 0.98
    - 功率因数 λ:0.75...0.93
    输出参数
    - 输出电流(LO):520.00 A
    - 输出电流(HO):768.00 A
    - 输出电流(IN):546.00 A
    - 输出电流(HO):768.00 A
    - 额定电流(IN):546.00 A
    - 最大输出电流:596.00 A
    - 通风要求:0.450 m³/s (15.892 ft³/s)
    技术标准
    - EMC 分类:类别 C3
    - 认证:CE, cULus, EAC, KCC, RCM

    3. 产品特点和优势


    SINAMICS G120X 的显著特点是高效节能和强大的过载能力。它具有多种控制模式,包括矢量控制和无传感器矢量控制,可以实现高精度的速度和转矩控制。此外,它还具备抗电磁干扰(EMC)能力和宽广的适用温度范围,使得它在恶劣环境中依然能够稳定工作。

    4. 应用案例和使用建议


    应用案例
    SINAMICS G120X 广泛应用于风机和泵类设备中,如工业空调系统、供水系统和压缩空气系统等。例如,在一个工厂的供水系统中,G120X 可以根据需求自动调节水泵的速度,从而节省能源并延长设备寿命。
    使用建议
    - 在安装时确保符合标准的保护措施,避免设备遭受灰尘和湿气的影响。
    - 定期检查通风系统以确保良好的散热效果。
    - 根据实际负载情况合理选择控制模式,提高系统的整体效率。

    5. 兼容性和支持


    SINAMICS G120X 与多种外部设备兼容,支持 PROFINET 和 EtherNet/IP 通信协议。SIEMENS 提供了详尽的技术文档和售后服务,用户可以通过其官方网站获取更多技术支持信息。

    6. 常见问题与解决方案


    常见问题
    1. 变频器启动时电机不转动
    - 解决方案:检查接线是否正确,确认电机是否正常连接到变频器的输出端。

    2. 变频器频繁跳闸
    - 解决方案:调整参数设置,特别是过载保护参数,必要时联系技术人员进行调试。

    3. 设备运行时出现异常噪音
    - 解决方案:检查机械传动部分是否有松动或损坏,同时检查电源电压是否稳定。

    7. 总结和推荐


    总体而言,SINAMICS G120X 是一款高效可靠的变频器,适用于各种工业应用场景。其高性能的控制能力和广泛的兼容性使其在市场上具有较高的竞争力。推荐用于需要高精度速度和转矩控制的场合,尤其适合于要求低能耗和高可靠性的设备驱动应用。

6SL32203YH641CF0参数

参数
电机类型 - AC,DC -
电压 - 负载 600V~690V
功率 -
工艺 -
功能 -
最小工作供电电压 500V~690VAC
最大工作供电电压 500V~690VAC
电机类型 交流电机
接口类型 -
拓扑 -
额定电流 -
安装方式 底座安装
零件状态 在售
包装方式 盒装

6SL32203YH641CF0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6SL32203YH641CF0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 电机驱动器 SIEMENS/西门子 6SL32203YH641CF0 6SL32203YH641CF0数据手册
