首页  >  产品百科  >  3RF23 20-1DA04

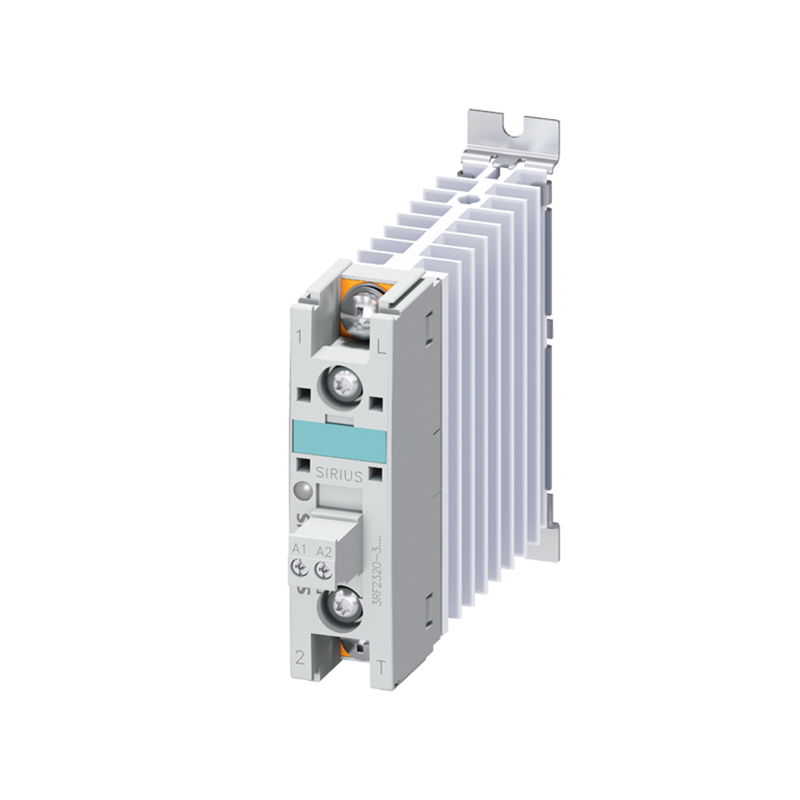

3RF23 20-1DA04

产品分类: 固态继电器
厂牌: SIEMENS/西门子
产品描述: Siemens 固态继电器, 3RF23系列, 螺钉安装, 最大负载电流20 A, 最大负载电压460 V
供应商型号:
供应商:
标准整包数: 0
SIEMENS/西门子 固态继电器 3RF23 20-1DA04

3RF23 20-1DA04概述

    # 固态接触器(单相)3RF2320-1DA04 技术手册

    产品简介


    固态接触器3RF2320-1DA04是西门子公司生产的单相交流短路保护型固态接触器。该产品设计用于交流电路中,具有高度可靠性和稳定性。它主要用于需要频繁通断操作的应用场合,如工业自动化控制、暖通空调系统和电机控制系统等。其主要功能包括短路保护、过载保护及隔离功能,能够有效地保护负载设备免受异常情况的损害。

    技术参数


    主要技术规格
    - 额定电流:20 A(符合UL 508标准为17.6 A)
    - 最大电流:460 V
    - 额定频率:50-60 Hz
    - 控制电压:15-30 V DC
    - 操作温度范围:-25°C 至 +60°C
    - 防护等级:IP20
    - 绝缘电压:600 V
    - 浪涌电压耐受能力:6 kV
    - 最大浪涌电流:1150 A
    - 工作环境海拔:最高1000米
    - 阻断电压:1200 V
    - 正向导通压降:小于1.2 V
    - 安装方式:侧边安装、螺丝固定、夹装
    - 尺寸:95 mm (高) × 22.5 mm (宽) × 120 mm (深)
    电气特性
    - 工作电压:48-460 V AC
    - 功耗:20 W (满载),0.4 W (空载)
    - 控制电流:15 mA
    - 导线规格:主电路可连接1.5-6 mm² 的导线,辅助电路可连接0.5-2.5 mm² 的导线
    - 连接螺钉规格:主电路为M4,辅助电路为M3
    - 环境条件:-55°C 至 +80°C的存储温度

    产品特点和优势


    - 短路保护:具备短路保护功能,适用于多种负载类型,确保系统的稳定性和安全性。
    - 集成式设计:结构紧凑,方便安装,减少了外部布线的复杂度。
    - 电磁兼容性:符合多项电磁兼容性标准,保证在各种复杂环境下稳定运行。
    - 易于维护:可通过螺丝固定在标准安装轨上,便于现场安装和维护。
    - 多样化配件:提供多种可选附件,如终端盖、转换器和负载监控器,进一步增强了设备的功能性和适用性。

    应用案例和使用建议


    应用案例
    该固态接触器广泛应用于工厂自动化控制系统中,作为电控开关来控制电机和其他设备的启动和停止。它也被用于暖通空调系统中,实现对空调机组的自动控制。
    使用建议
    - 正确选择熔断器:根据负载情况选择合适的熔断器,以确保系统在发生短路时能够迅速切断电源。
    - 合理布置导线:确保主电路和辅助电路的导线按规范连接,避免因接触不良引发的安全隐患。
    - 定期检查维护:定期检查固态接触器的工作状态,及时清理积尘,保证散热效果良好,防止因过热导致故障。

    兼容性和支持


    - 配件:可订购的配件包括终端盖、转换器、负载监控器等,以增强设备的功能性。
    - 支持:西门子提供了全面的技术支持和售后服务,包括在线资源下载中心、服务和支持中心以及详细的用户手册和认证证书。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查输入电压是否在规定范围内,确认接线是否正确 |
    | 过载跳闸 | 检查负载是否超过额定值,考虑更换更大容量的熔断器或接触器 |
    | 控制信号不稳定 | 确认控制信号线与主电路之间的屏蔽是否良好 |

    总结和推荐


    综合评估
    西门子的固态接触器3RF2320-1DA04以其卓越的可靠性、稳定的性能和便捷的操作,成为众多工业和商业应用的理想选择。其强大的短路保护功能和多样化的应用可能性使其在市场上具有很强的竞争力。
    推荐
    我们强烈推荐此产品用于需要频繁通断操作的工业和商业应用场景。其可靠的性能和强大的功能将为您的系统提供强有力的保障。如果您有任何疑问或需求,西门子的技术支持团队随时为您提供帮助。

3RF23 20-1DA04参数

参数
最大导通电阻 -
负载电流额定值 -
输出类型 -
负载电压 460V
输入电压 -
控制电压 -
开关功能 -
安装方式 螺纹安装

3RF23 20-1DA04厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RF23 20-1DA04数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 固态继电器 SIEMENS/西门子 3RF23 20-1DA04 3RF23 20-1DA04数据手册
